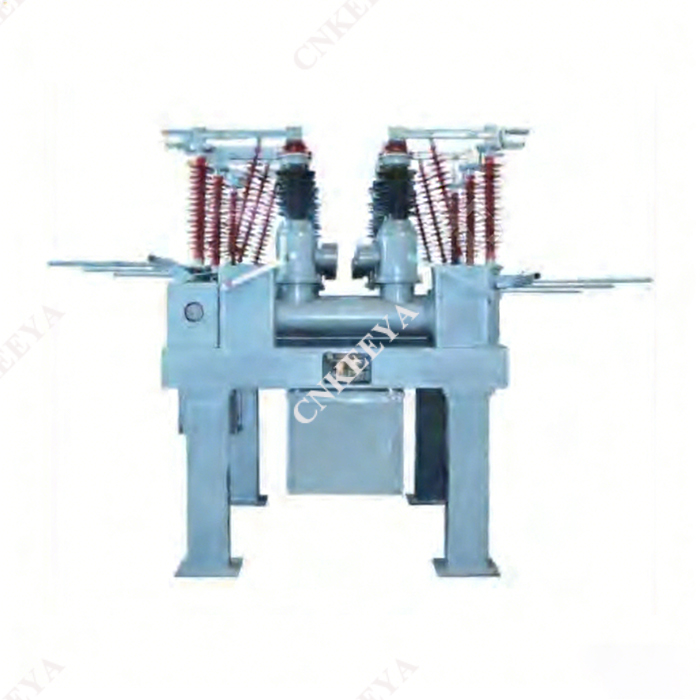

Type ZCW□-40.5/Z Vacuum Composite-apparat af åben type

 Oversigt

 1.1Type ZCW□-40.5/Z Vacuum Composite-apparat af åben type er en integreret koblingsenhed med luft som eksternt isoleringsmedium og SF₆-gas som lysbueslukningsmedium. Den anvendes til styring og beskyttelse af 40,5 kV trefasede vekselstrømstransmissions- og distributionssystemer og er også velegnet til brug som en afbryder og i scenarier med omskiftning af kondensatorbanker. Dette produkt er ideelt til bystationer, industrielle understationer og bjergrige understationer med jordbegrænsninger. Det har følgende fordele:

 Afbrydere, afbrydere, jordafbrydere, strømtransformatorer, spændingstransformatorer, overspændingsafledere, sikringer, samleskinner og andre komponenter er organisk integreret på jordede stålkonstruktionsunderstøtninger og kan prale af en kompakt struktur.

 Det optager kun 30% til 50% af pladsen på split-type udstyr, hvilket sparer jord og reducerer projektkonstruktionsomkostninger.

 Hele båsen er fabrikspræfabrikeret, med montage og idriftsættelse afsluttet ab fabrik og leveret til installationsstedet som helhed, hvilket forkorter installationsperioden.

 Højtydende lysbueslukningskamre, spændingstransformatorer, kompositisolatoroverspændingsafledere og afbrydere med fuld dokumenteret ydeevne er taget i brug, hvilket realiserer grundlæggende vedligeholdelsesfri drift og høj pålidelighed.

 Fabrikspræfabrikerede selvbærende samleskinner anvendes mellem fagene, hvilket eliminerer behovet for, at brugeren skal konstruere bærende rammer.

 Layoutet er fleksibelt og kan tilpasses forskellige ledningstilstande.

 Afbryderen kan hejses ned integreret til vedligeholdelse eller udskiftning, hvilket minimerer strømafbrydelsestiden forårsaget af kropsfejl til mindre end 3 timer.

 1.2 ZWC□-40.5 er udstyret med komponenter og systemer af høj kvalitet som følger:

 Selvenergi lysbueslukkende kammer med en brydekapacitet på 31,5kA og en samlet brydetid på 3 cyklusser; den har en enkel og pålidelig struktur og kan opnå 20 gange fuld kapacitetsbrud.

 CTB fuldfjedret betjeningsmekanisme, der opfylder kravet om "oliefri" for koblingsudstyr; det har fremragende mekaniske egenskaber, en kompakt struktur og høj pålidelighed og har opnået nationale patenter og er blevet tildelt som et videnskabeligt og teknologisk produkt.

 Alle afbrydere er udstyret med sammensatte isolatorer og vedtager en enkelt-arms direkte roterende struktur med høj enkelhed og pålidelighed; selv-kraft grafit forsølvede, dispergerede kobber kontaktfingre er brugt, med god strukturel spændingsydelse, stærk strømbærende kapacitet og vedligeholdelsesfri drift.

 Alle udsatte metaldele er behandlet med avanceret anti-korrosionsteknologi, hvilket sikrer ingen rust i 20 år under almindelige forurenede forhold.

 1.3 ZWC□-40.5 overholder de nationale standarder GB1984-2003, GB11032-89 og GB1985-2004 og opfylder kravene i International Electrotechnical Commission (IEC) standarderne IEC56, IEC99-4, IEC129 og IEC649. Alle andre interne komponenter opfylder deres respektive standardkrav.

 Struktur og arbejdsprincip

 2.1 Dette produkt er designet til udendørs anvendelse. Driftsmiljøforholdene er som følger:

 en. Højde: Ikke over 2000m (kan forhandles ved bestilling)

 b. Omgivelsestemperatur: -40℃ ~ +40℃

 c. Relativ luftfugtighed: Dagligt gennemsnit ikke mere end 95 %, månedligt gennemsnit ikke mere end 90 % (ved 25 ℃)

 d. Vindhastighed: Ikke mere end 35m/s

 e. Forureningsklasse: Klasse IV, nominel krybeafstand større end 31 mm/kV

 f. Ingen brændbare, eksplosive, kemisk ætsende eller kraftige vibrationsmiljøer

 g. Seismisk intensitet: Ikke overstigende grad 8

 h. Isbelægningstykkelse: Ikke mere end 10 mm
