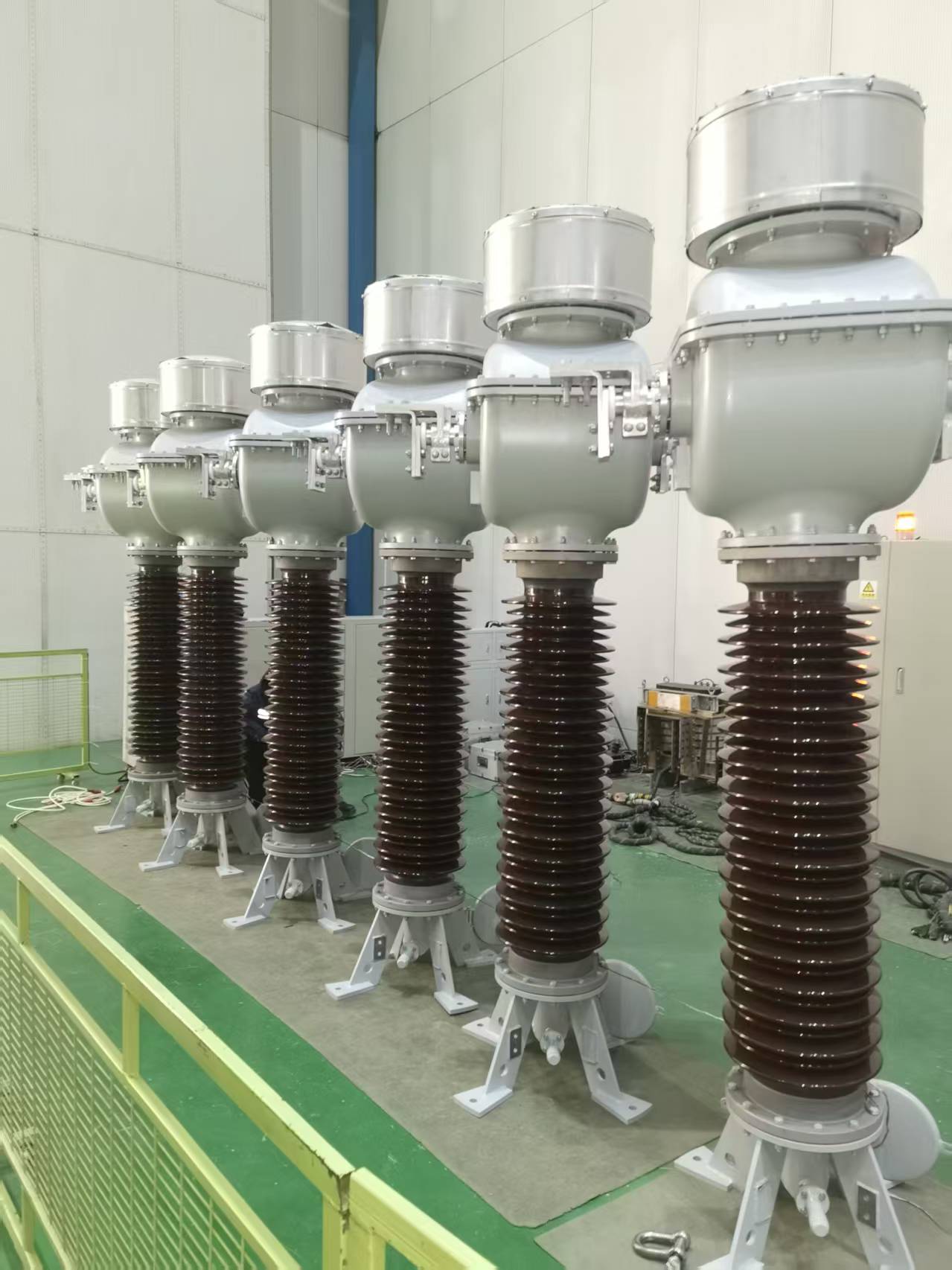

LW□-252 Udendørs højspænding AC Svovlhexafluorid (SF₆) strømafbryder

  LW□-252 Udendørs High-Voltage AC Svovlhexafluorid (SF₆) Circuit Breaker er et udendørs produkt. Den er velegnet til AC 50Hz elnet med en maksimal spænding på 252kV i områder, hvor højden ikke overstiger 2000 meter, den omgivende temperatur ikke er lavere end -30 ℃, og forureningsklassen ikke er højere end klasse IV. Det bruges til at afbryde nominel strøm og fejlstrøm eller skifte kredsløbslinjer, der realiserer styring og beskyttelse af strømsystemer, og kan også bruges som en sammenkoblingsafbryder.

   Dette produkt bruger SF₆-gas som lysbueslukkende og isolerende medium, vedtager importeret selvenergilysbue-slukningsteknologi og er udstyret med en ny fjederdriftsmekanisme. Den har en lang elektrisk levetid, lavt driftsarbejde, lavt støjniveau og høj pålidelighed, med en enkel struktur, kompakt størrelse og en lang vedligeholdelsesfri periode. Det er godt tilpasset den nuværende udviklingstrend af oliefrit og stor kapacitets kraftudstyr.

 Strukturelle egenskaber

    Afbryderen vedtager en trefaset porcelænssøjle-enkeltbrudsstruktur med en fjederbetjent mekanisme for hver fase og trefaset elektrisk forbindelse, så udseendet er nyt og udsøgt. Afbryderen bruger SF6-gas som isolerings- og lysbueslukningsmedium og anvender et densitetsrelæ af pointertype til at overvåge dets tryk- og tæthedsfremskridt. På grund af brugen af ​​selvdrevet lysbueslukningsprincip og optimeret design i afbryderens bevægelsessystemet er den mekaniske effektivitet blevet effektivt forbedret, og driftseffekten er blevet reduceret;

    Fremragende brudydelse og lang elektrisk levetid;

 Hver stang på dette produkt er installeret på en mekanismeboks, som er centralt monteret på fundamentet. Boksen indeholder en fjederbetjent mekanisme og en elektrisk styreenhed. Mekanismens udgangsstang er forbundet med krankarmen. Overfladen på mekanismekassebeslaget er varmgalvaniseret, og fastgørelseselementerne er varmgalvaniserede. Mekanismens boksskal er lavet af rustfrit stålmateriale, så produktet har fremragende korrosionsbestandighed. Høj mekanisk pålidelighed, i stand til hyppig drift;

    På grund af den iboende høje isoleringsstyrke af svovlhexafluoridgas og brugen af ​​kontaktbevægelse i afbrydere, er der ingen genantændelse af kapacitiv strøm under afbrydelse af afbryder;

    Det udvendige isoleringsniveau er højt, og den udvendige isolering er designet med en stor krybeafstand, som har fremragende forureningsmodstandsevne.

    Stærk strømbærende kapacitet: Udfør temperaturstigningstest ved 1,2 gange mærkestrømmen på 4000A, og der er stadig en stor margen for temperaturstigning på hvert punkt;

    Produktets generelle udseende er kompakt, let at installere og fejlfinde på stedet, og vedligeholdelsesarbejdet er lille.

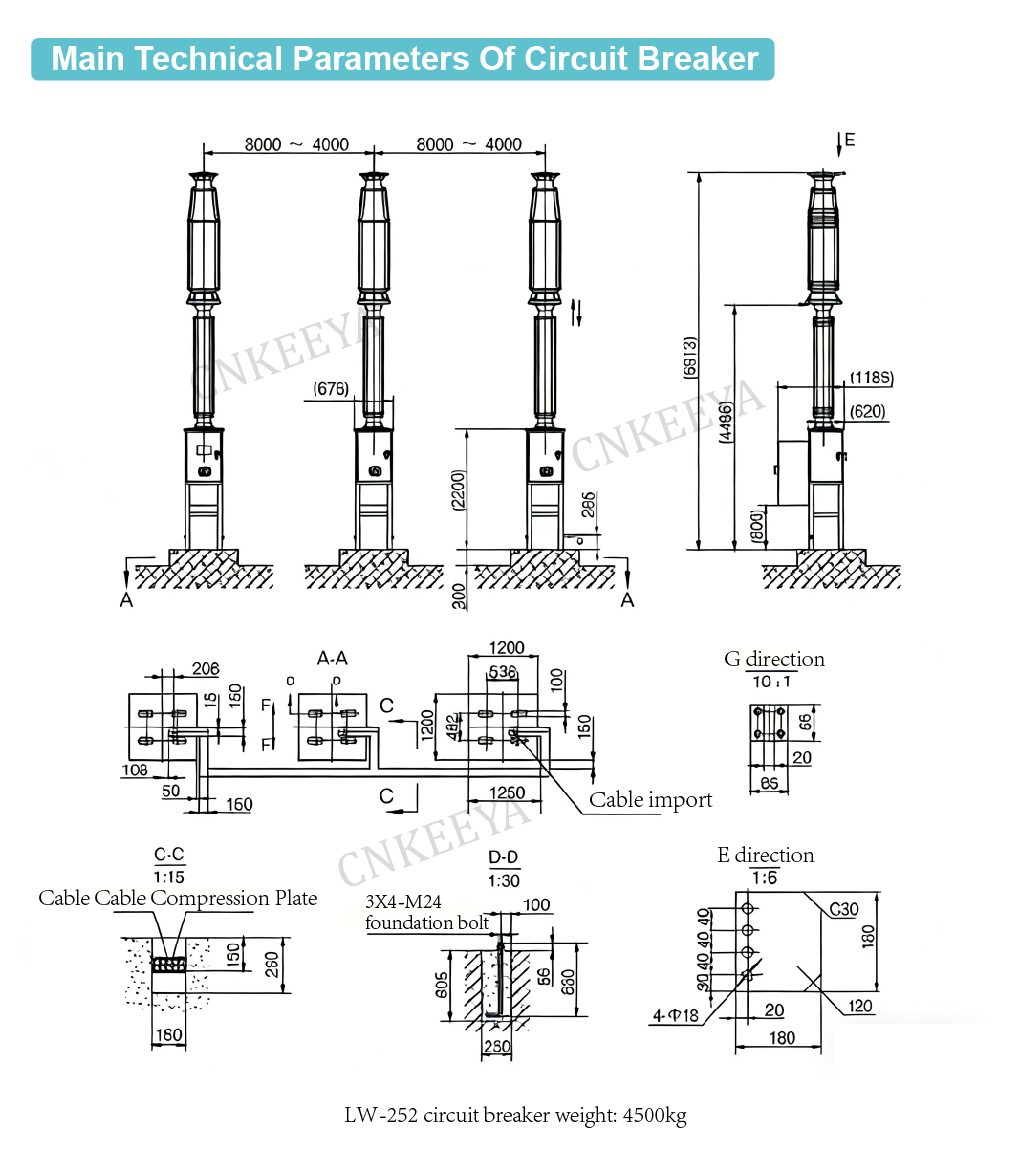

 1. Vægt M: 4500 kg (med gas); Samlet vægt af gas: 24 kg.

2. Grundbelastning: statisk 4500 kg (tre poler); 1500 kg (pr. stang) dynamisk vandret retning F: 2500 kg; Lodret retning (opad) 3500kg; Lodret retning (nedad) 6000 kg

 3. Betonens overfladeniveau må ikke overstige 1,5 mm.

 4. Installationshullet til at forbinde klemrækken til den primære ledning bores af brugeren på stedet efter deres behov, og klemrækkematerialet er aluminiumslegering 2A12-T4.

 Bestillingsvejledning

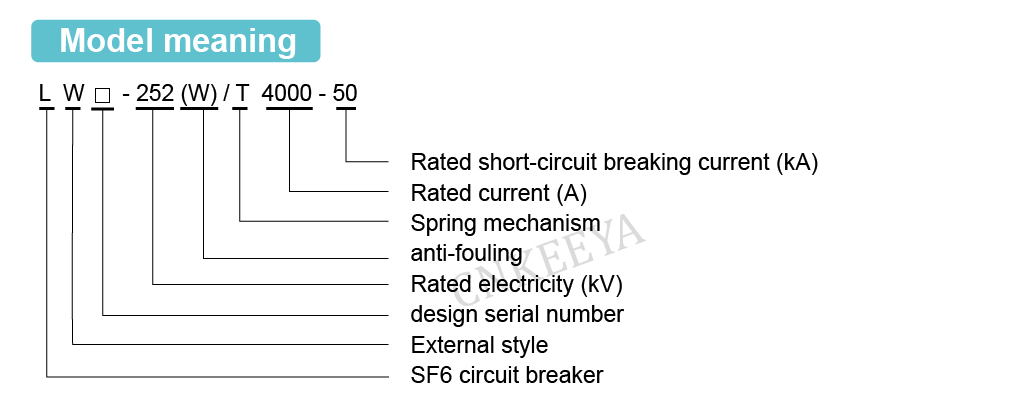

  Circuit breaker model og specifikationer;

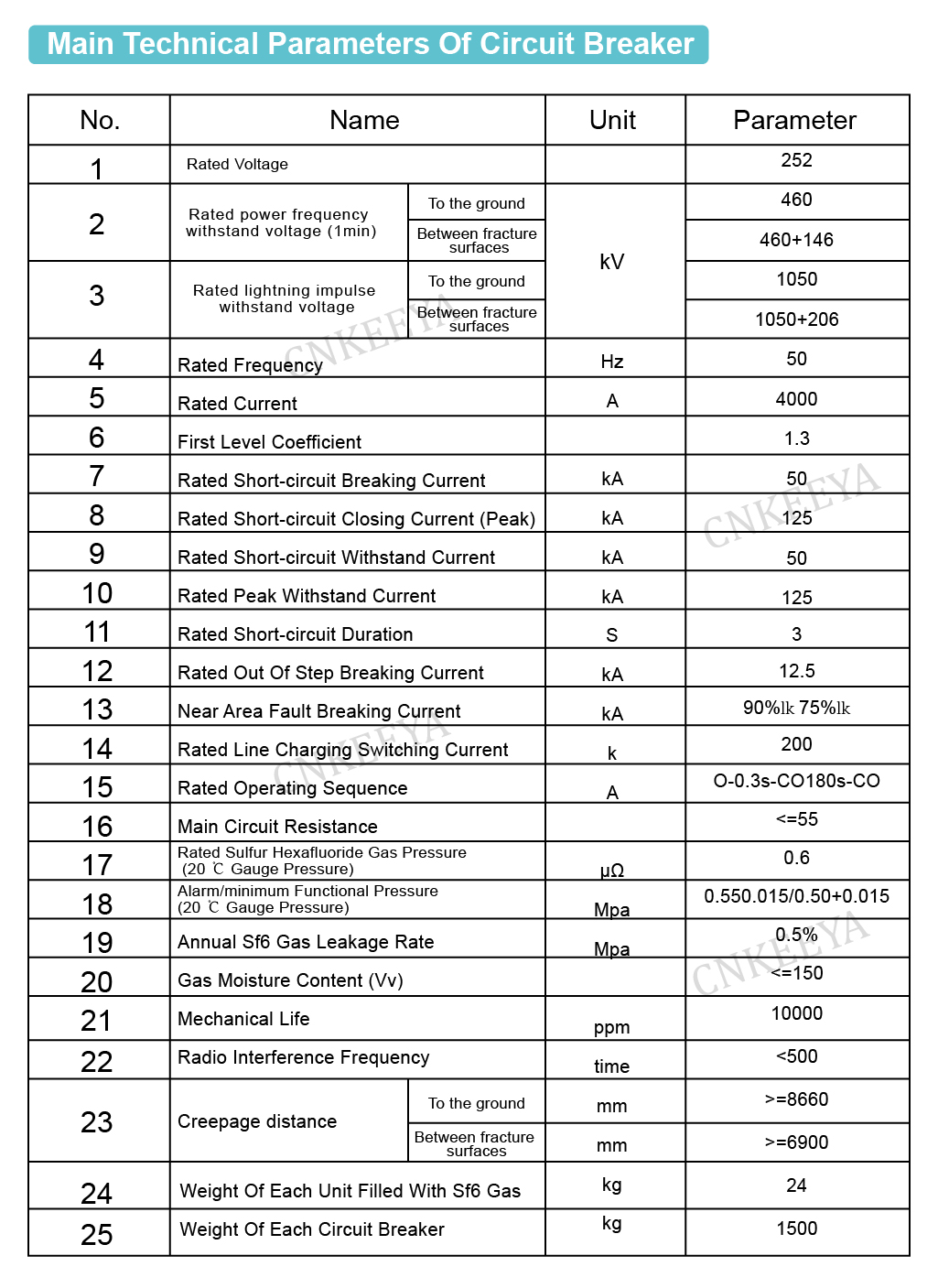

  Nominelle elektriske parametre (spænding, strøm, brudstrøm osv.)

  Miljøforhold for brug (omgivelsestemperatur, højde, miljøforureningsniveau)

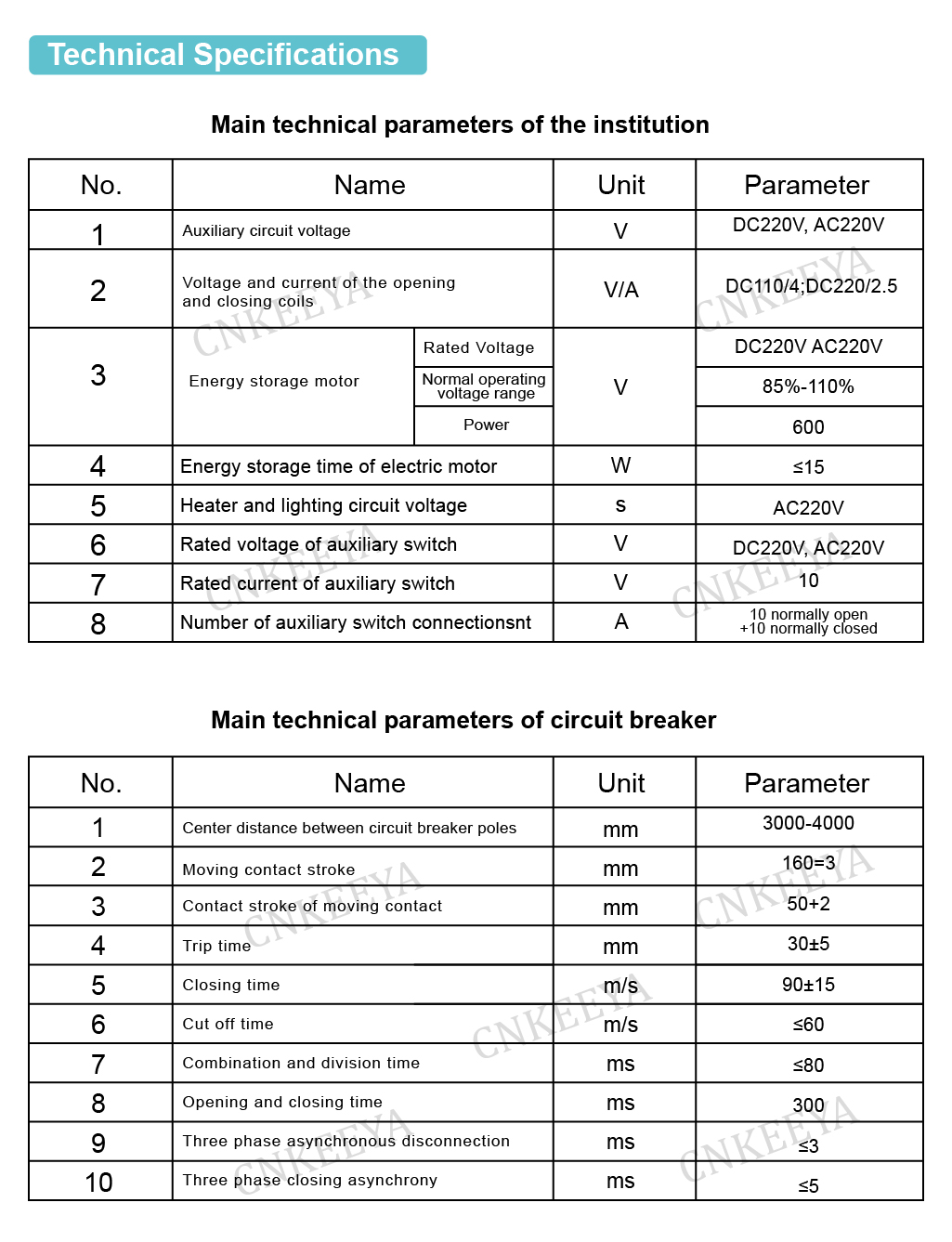

  Nominelle elektriske parametre for styrekredsløbet (mærkespænding af energilagringsmotoren, nominel spænding af åbnings- og lukkespoler); Navne og mængder af nødvendige reservedele, specialudstyr og værktøj (bestilles separat); Ledningsretningen af ​​terminalen på én gang.
