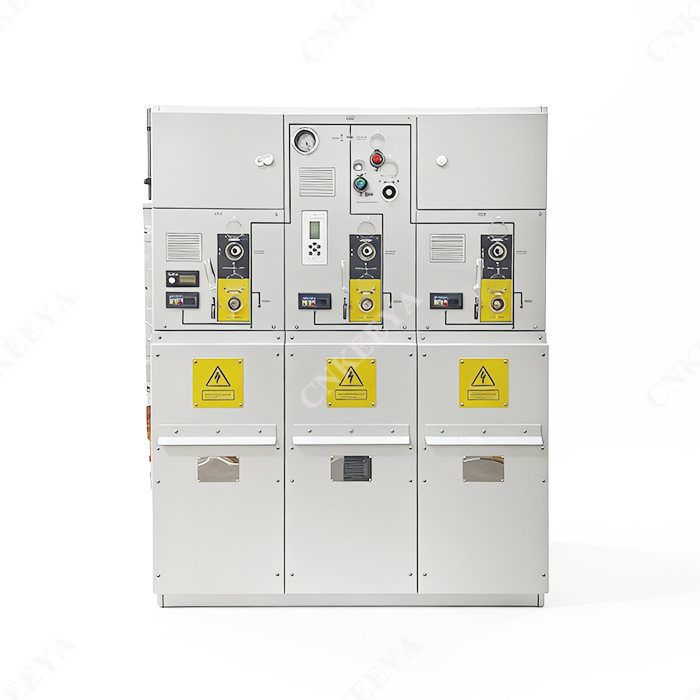

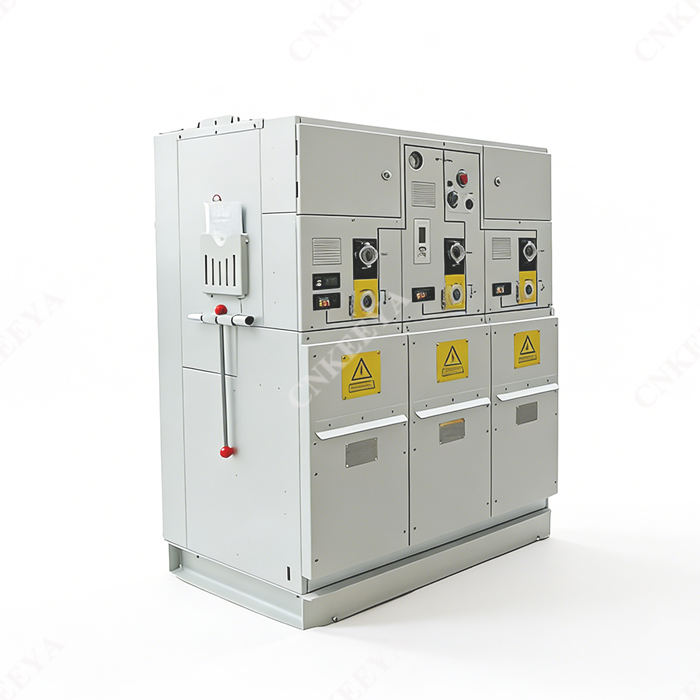

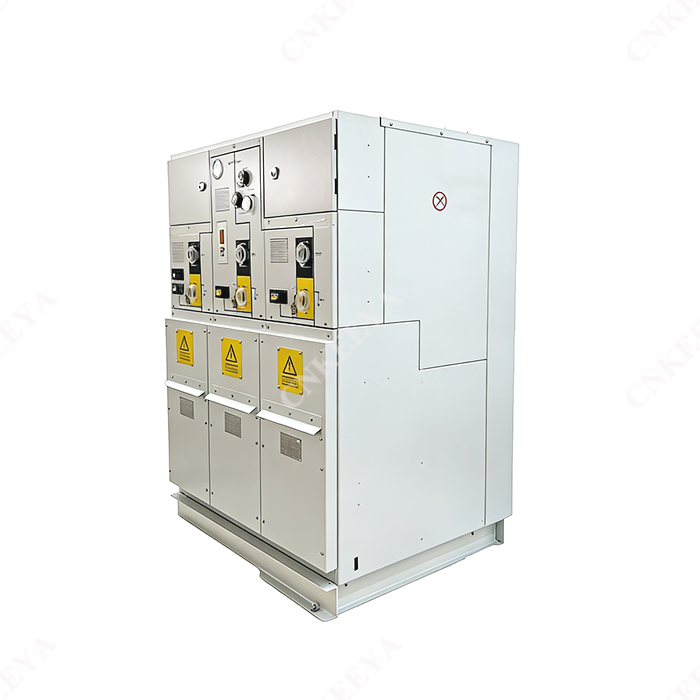

12kV Fuldt isoleret oppusteligt ringafbryderudstyr

12kV Fuldt isoleret oppusteligt ringafbryderudstyr bruges i vid udstrækning i 10kV/6kV strømdistributionssystemer og er det foretrukne kontaktprodukt til alle typer understationer og distributionssystemer til by- og landbrugere. Koblingsudstyret er en modulær enhedstilstand, som kan kombineres efter forskellige formål; der er to typer faste enhedskombinationer og udvidelige enheder for at imødekomme den fleksible brug af kompakte koblingsudstyr i forskellige transformerstationer.

RM-12(C)/630-25 gasfyldt ringhovedenhed er et fuldstændigt forseglet system, og dets strømførende dele og kontakter er indkapslet i et rustfrit stålhus. Hele koblingsanlægget er ikke påvirket af ydre miljøforhold, hvilket sikrer driftssikkerhed og personlig sikkerhed for at opnå vedligeholdelsesfrihed. Ved at vælge en udvidelig bus kan enhver kombination laves for at opnå fuld modularitet. Sikkerhedsisoleringen og afskærmningen af ​​den forlængede samleskinne sikrer pålidelighed og sikkerhed. RM-12(C)/630-25 gasfyldte ringhovedenhed kan også levere IV-baserede automatiseringsløsninger, der danner konceptet med intelligente kontakter og minimerer arbejdsbyrden ved installation og idriftsættelse på stedet.

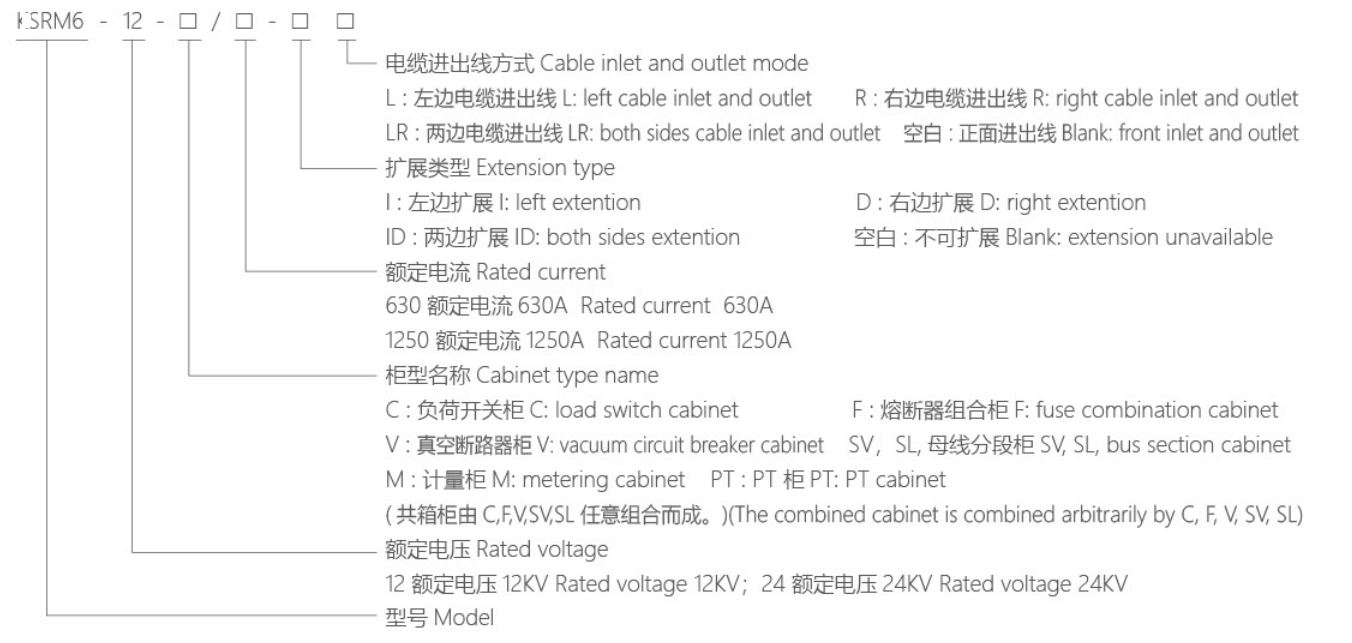

Model og betydning

· RM-12(C)/630-25-serien gasfyldt ringhovedenhed har SF6-gas, der bruges som lysbuesluknings- og isoleringsmedium.

· Enheden er en fuldt forseglet og fuldt isoleret struktur; samleskinnen, omskifteren og punktdelene er fuldstændigt indesluttet i en rustfri stålskal. Kaviteten er fyldt med 1,4 bar SF6-gas, og beskyttelsesniveauet når IP67; hele switchenheden er fuldstændig upåvirket af eksterne miljøforhold, og den normale drift af switchen kan garanteres selv under ekstreme forhold som kortvarig Booding, og produktet er vedligeholdelsesfrit for livet.

· Enheden har en pålidelig og sikker trykaflastningskanal, som kan garantere operatørens personlige sikkerhed selv i ekstreme situationer.

· Enheden fås af to typer: fast enhedskombination og udvidelig enhedskombination.

· Enheden går normalt ind og ud fra fronten og kan også opnå sideudgang eller sideudvidelse i henhold til forskellige installationspositioner.

· Enhedens størrelse er nem at installere, og den kan være velegnet til steder med lille plads og dårlige miljøforhold.

· Enheden kan udstyres med elektrisk motor, fjernbetjening og overvågningsenheder for at imødekomme brugernes forskellige behov.

Teknisk parameter

Bemærk:)Det afhænger af sikringernes strømstyrke.

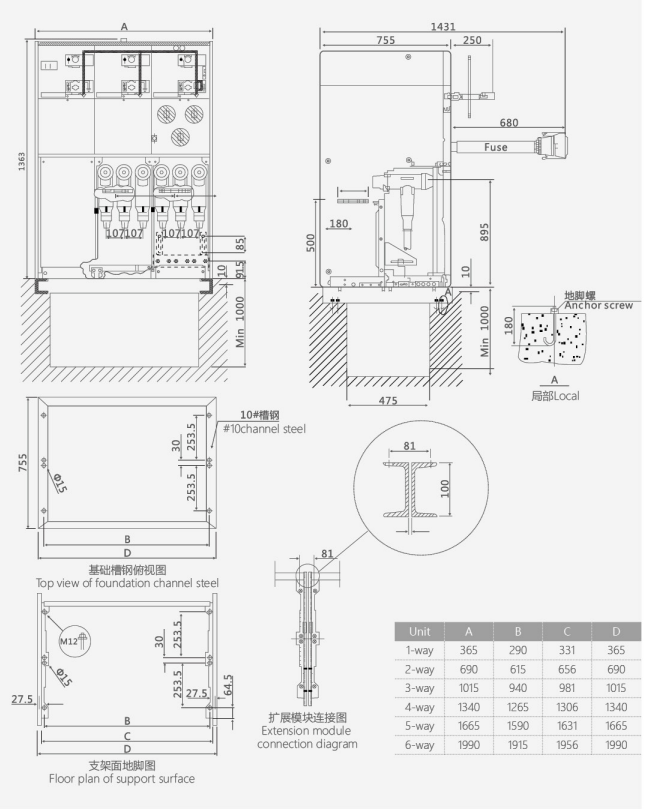

Skiftskabsstruktur og størrelse
