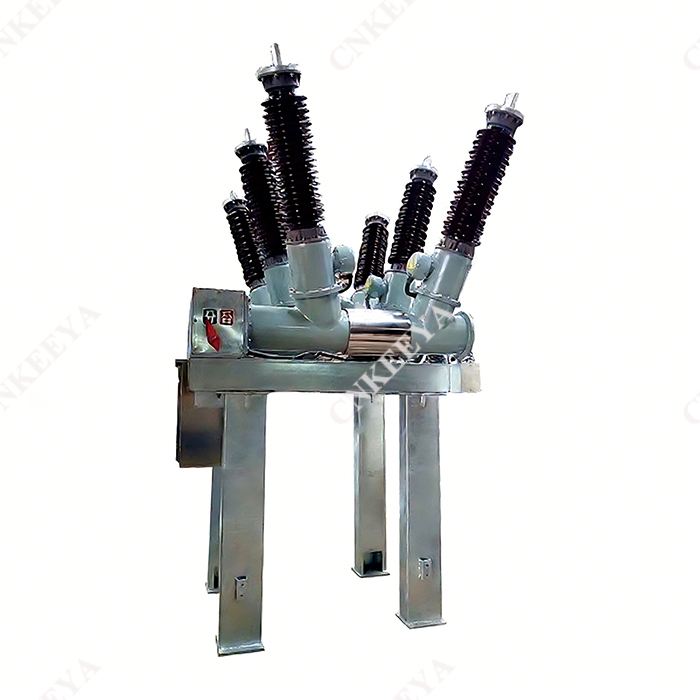

ZCW□-72.5(126.5)/L Type åben koblingsenhed

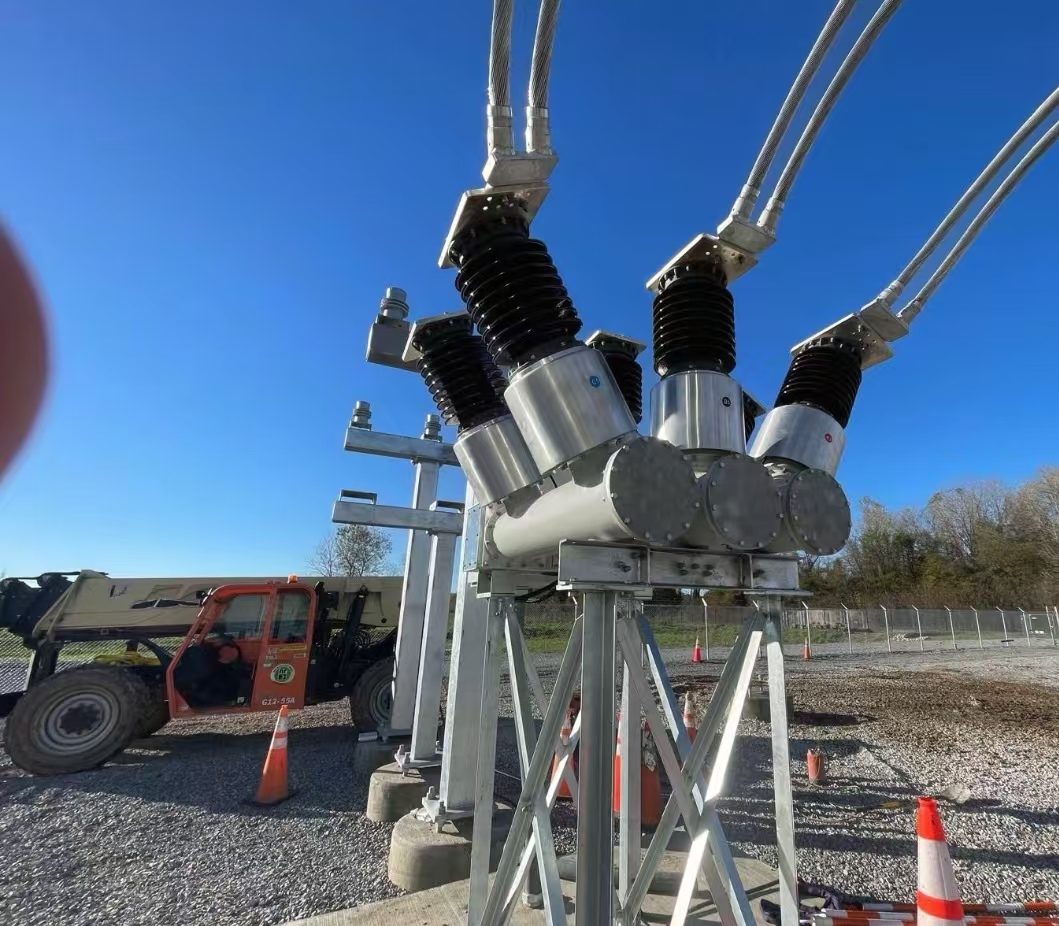

ZCW□-72.5(126.5)/L Type Open Type Switchgear Assembly er et komplet sæt elektriske kombinationsapparater, der bruger luft som den eksterne isolering SF6-gas som lysbueslukningsmiddel. Styringen og beskyttelsen af ​​72,5KV transmissions- og distributionssystemer til trefaset vekselstrøm kan også bruges til tilslutning af afbrydere og åbning og lukning af kondensatorbanker. Velegnet til bystationer, virksomhedstransformatorstationer og bjergrige understationer med stram arealanvendelse.

 strukturelle egenskaber

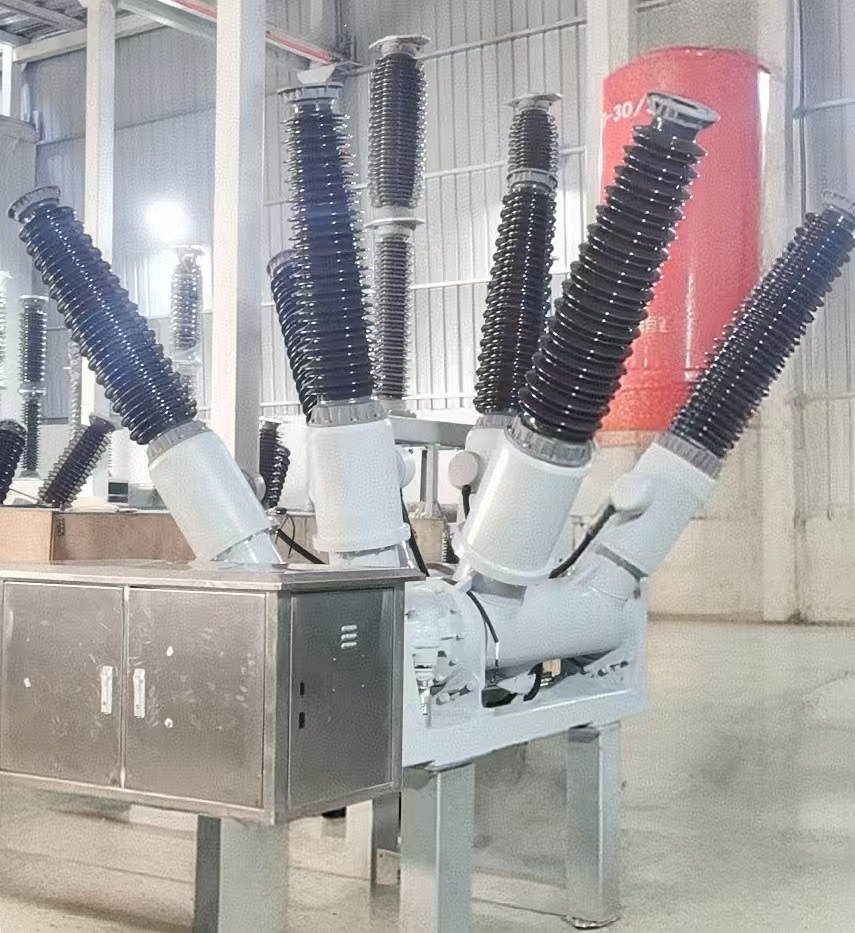

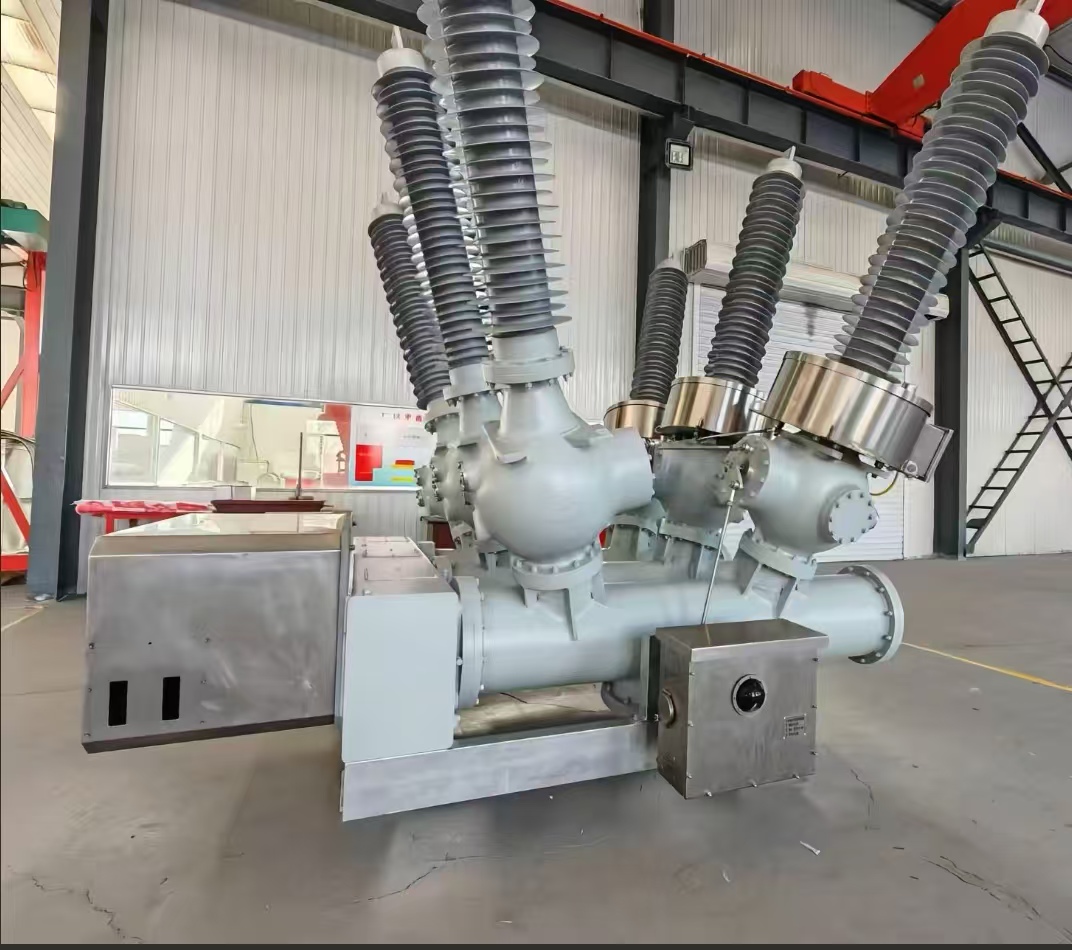

 Kombiner organisk afbrydere, isoleringsafbrydere, jordingsafbrydere, strømtransformatorer, samleskinner og andre komponenter på et jordet stålkonstruktionsbeslag, hvilket resulterer i en kompakt struktur. Det optager kun 30% -50% af pladsen i den opdelte type og har åbenlyse egenskaber som at spare jord og reducere projektomkostninger.

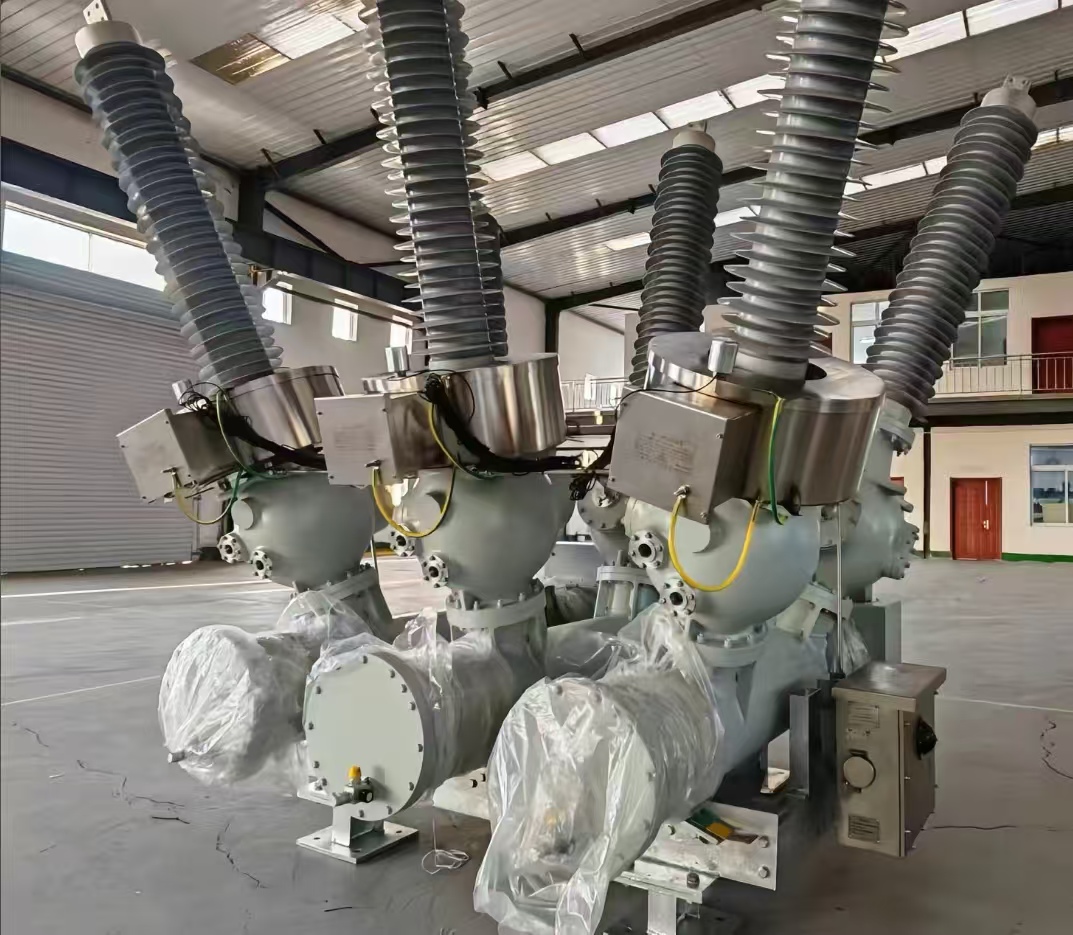

 Hele intervallet præfabrikeres på fabrikken, samles og fejlsøges, inden det forlader fabrikken, og transporteres til installationsstedet som helhed, hvilket i høj grad forkorter installationscyklussen.

 Vedtagelse af fuldt validerede højtydende lysbueslukningskamre og isoleringsafbrydere med minimal vedligeholdelse og høj pålidelighed.

 Den selvbærende samleskinne, der er præfabrikeret i skillevægsfabrikken, kræver ikke, at brugerne reparerer strukturen.

 Fleksibelt layout og kan bruges til forskellige ledningsmetoder.

 Afbryderen kan sænkes til vedligeholdelse eller udskiftning som helhed, og strømafbrydelsestiden kan forkortes til mindre end 3 timer på grund af karrosserifejlen.

\

 Bestillingsvejledning

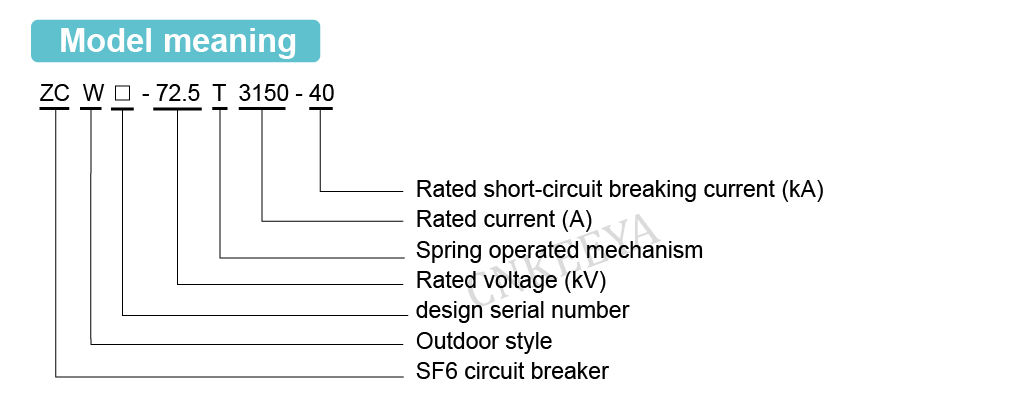

 Circuit breaker model og specifikationer;

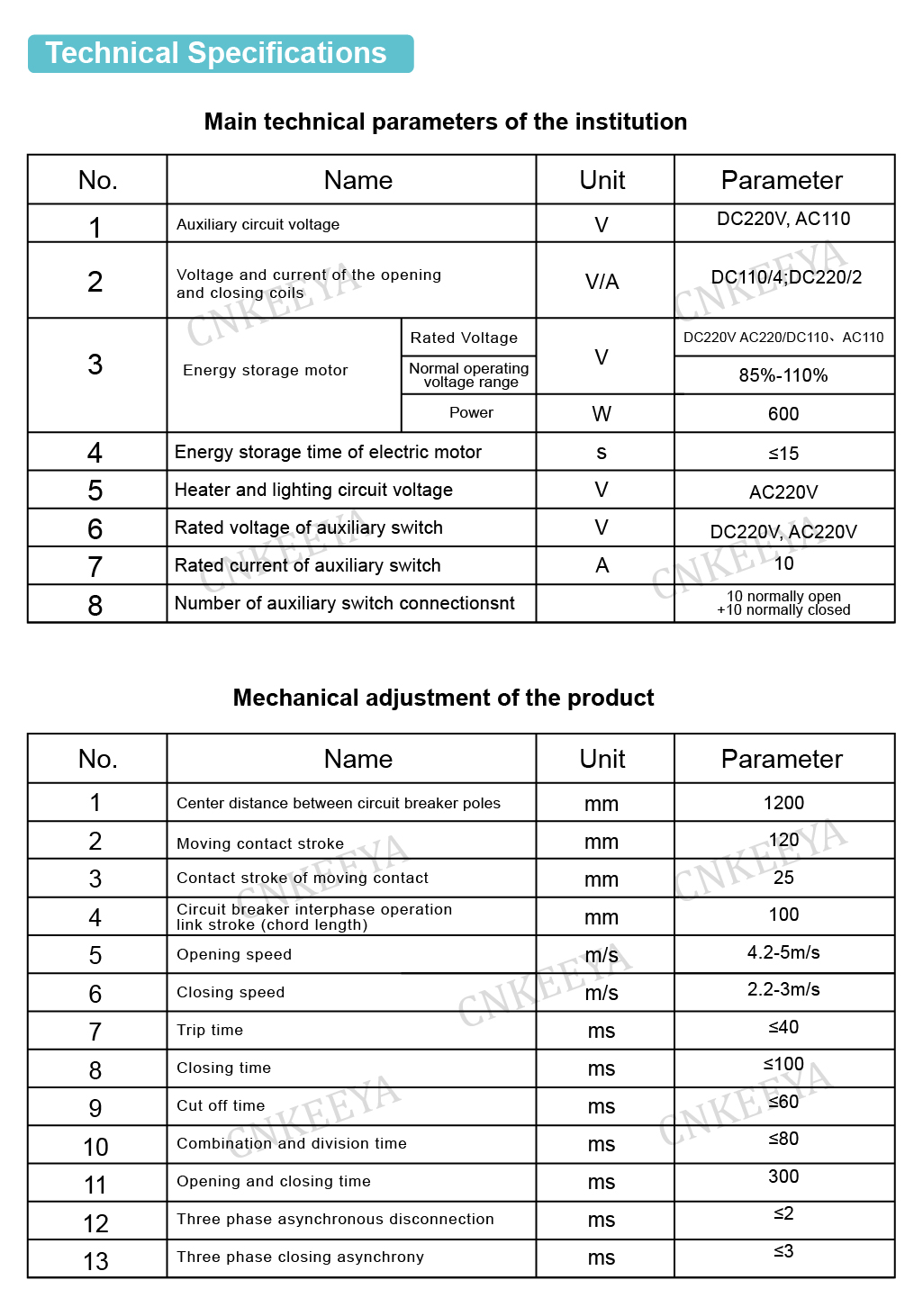

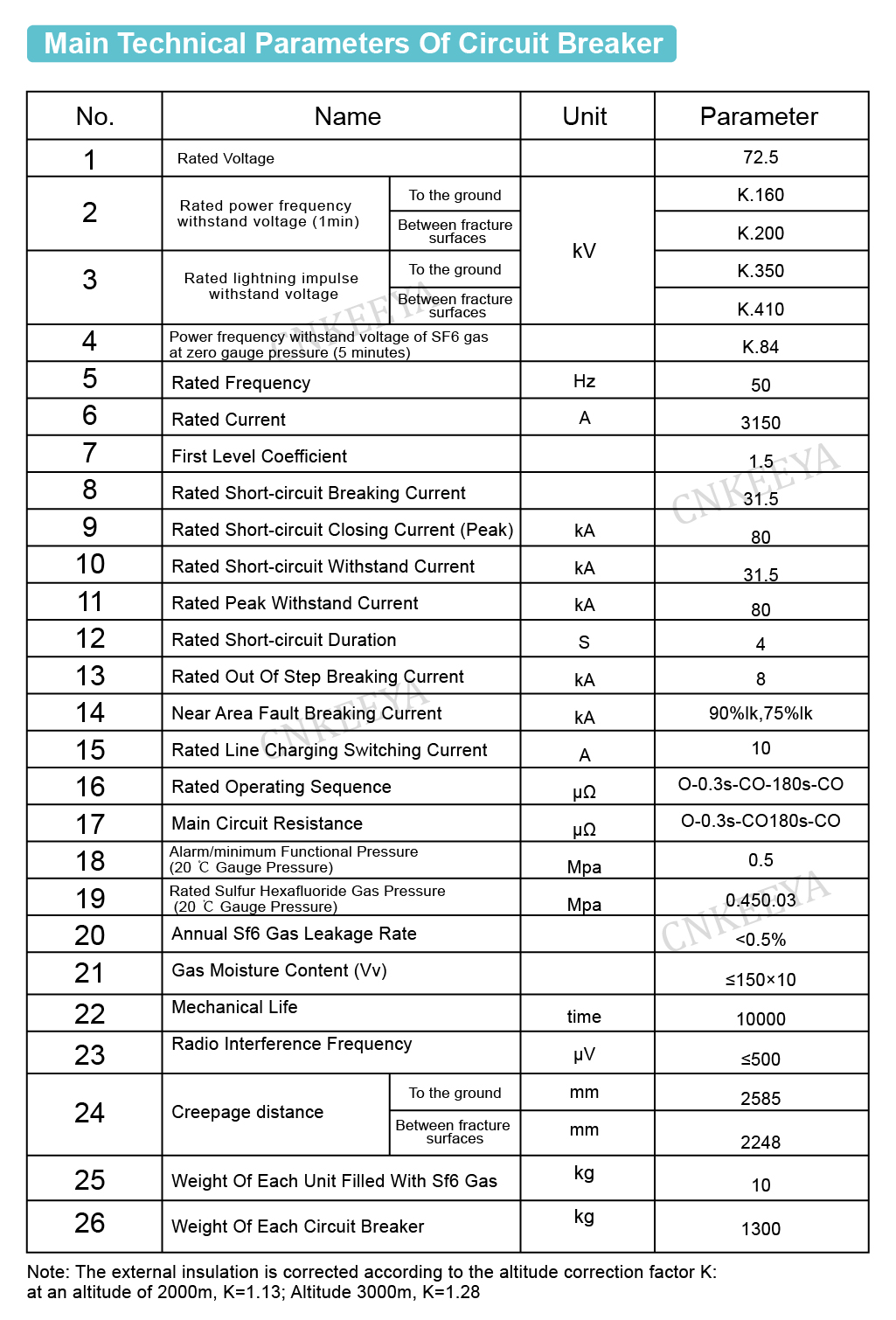

 Nominelle elektriske parametre (spænding, strøm, brudstrøm osv.); Nominelle elektriske parametre for styrekredsløbet (mærkespænding for energilagringsmotoren, nominel spænding af åbnings- og lukkespoler) baseret på miljøforhold såsom temperatur, højde og forureningsniveau;

 Navne og mængder af nødvendige reservedele, specialudstyr og værktøj (bestilles separat);

 Ledningsretningen af ​​terminalen på én gang.
