I dybden forklaring på 10 kV distributionsring hovedenhed

Ringenheden på 10 kV Ring er et afgørende udstyr i strømfordelingssystemet. Det er hovedsageligt ansvarligt for støt at levere højspændingselektricitet på 10 kV eller 35 kV til brugere, så alle kan have adgang til elektricitet. Ikke kun det, det kan også konstant overvåge transformatorerne i kraftsystemet og kontrollere dem for at sikre deres normale drift. Fordi det påtager sig disse vigtige opgaver, har 10KV RING -hovedenheden egenskaberne ved højspændingsniveau og stor kapacitet. Imidlertid er dens størrelse og vægt ikke stor, hvilket gør det meget praktisk at bruge. Lad os derefter tage alle at lære hovedenheden på 10 kV distributionsring og forstå dens forskellige aspekter.

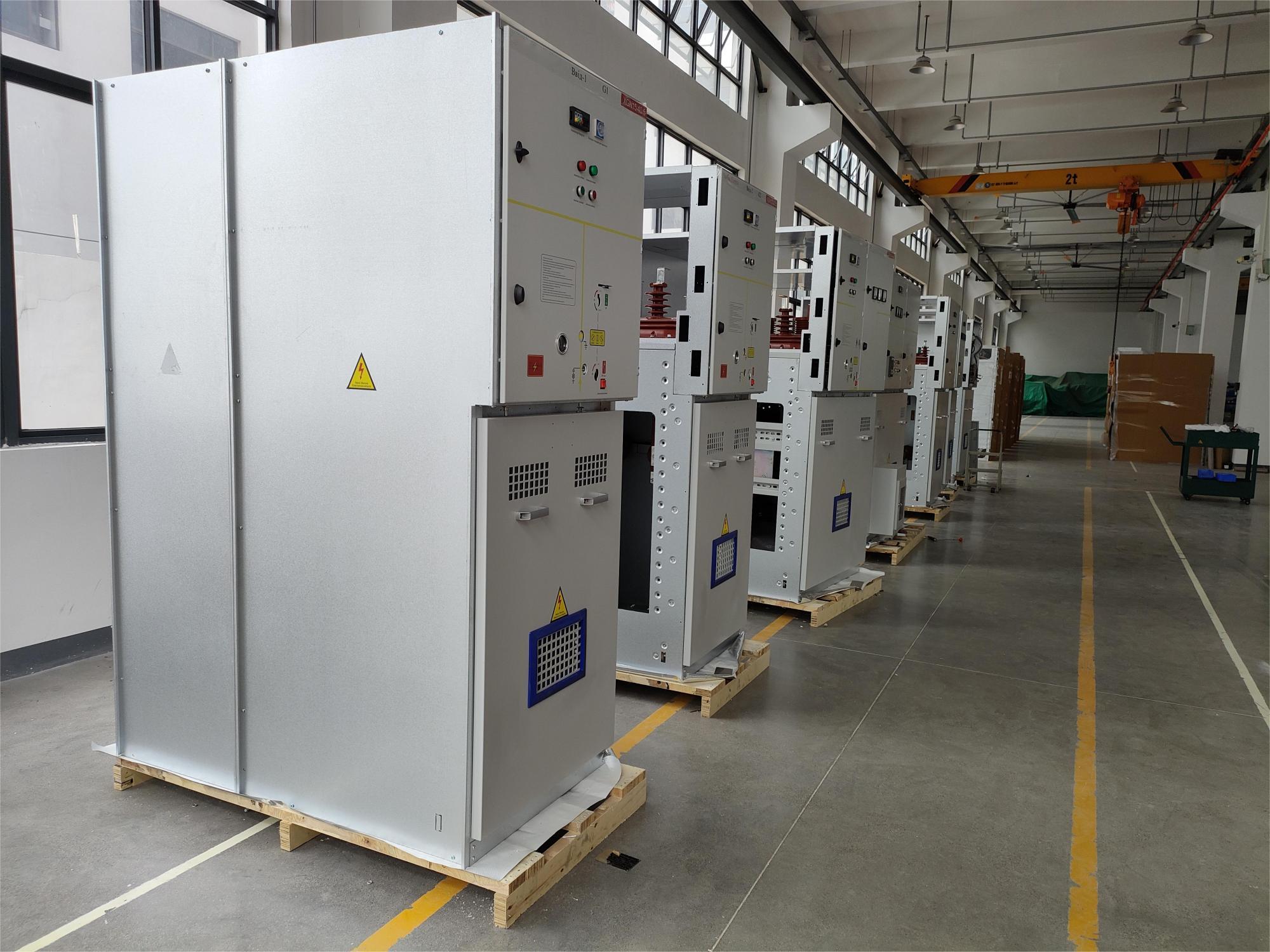

En Ring Main Unit er et elektrisk udstyr, der består af et sæt højspændingskontakt, der er installeret inde i et stålplademetalkabinet eller samlet i en Ring Main Strømforsyningsenhed for intervaltype. Dens kerne del bruger belastningsafbrydere og sikringer og har fordelene ved enkel struktur, lille størrelse, lav pris, forbedrede strømforsyningsparametre og ydeevne og strømforsyningssikkerhed.

Faktisk, hvis kabinettetypen klassificeres i henhold til SwitchGear, er der belastningskontakt, afbryderkabinetter, GIS osv., Men ingen ringelenhed. Ring hovedenhed er et almindeligt anvendt udtryk, der oprindeligt henviser til belastningskontakt, der bruges til ringnetværkstrømforsyning. I dag bruges det ofte som et synonym til belastningskontakt, uanset om det bruges til ringnetværksstrømforsyning. For eksempel skal nogle linjer betjenes i en lukket sløjfe (almindeligvis kendt som hånd-i-hånd) eller distributionsskabe, der kan udføre belastningskærm (skifte belastninger fra en linje til en anden) for at opnå disse funktioner kaldes RING-hovedenheder. Derfor er Ring Main Unit en type switchgear, der kan opnå ringekraftforsyning og ofte bruges i ringekraftforsyningssystemer. Derfor er det almindeligt kendt som Ring Main Unit, også kendt som "Udendørs kasse -type Ring Main Unit" eller "Switchgear".

Belastningskontaktskabe kan bruges til ringnetværksstrømforsyning, mellemstore spændingsgrænse -afsendelse og medium spændingsterminal substation strømforsyning. Specifikationerne for transformatorer, der er tilladt at bruge belastningsafbrydere med sikringsbeskyttelse, varierer mellem strømforsyningsafdelinger i forskellige regioner. I Beijing kræves for eksempel transformerkapaciteten generelt ikke mere end 1000 kVA, mens det i Shenzhen kan være 1600 kVA. Load Switch -kabinettet har en simpel struktur, lave omkostninger og lille størrelse. De fleste af dem kan installeres mod væggen og har generelt kun sikringsbeskyttelse uden relæbeskyttelse.

Den aktuelle bæreevne for den vigtigste busbar for belastningsafbryderkabinettet er generelt mindre end eller lig med 630A, og den nominelle brudstrøm for belastningsafbryderen er generelt mindre end eller lig med 630A (med et par nåede 1700a). Den nominelle strøm (sikring) af transformerskabinettet (udgående kabinet) er generelt ikke større end 125A, og overførselsstrømmen for high-end belastningskontakten kan nå 2800A. Nogle belastningskontaktskabe kan udstyres med dedikerede vakuumafbrydere, SF6-strømafbrydere eller bruger lysbueudslipningsmetoder, såsom komprimeret luft, og kortslutningsbrudskapaciteten er tæt på eller når niveauet for switch-kabinettet. Ring Hovedenhed bruges til at dele og kombinere belastningsstrøm, bryde kortslutningsstrøm og transformer uden belastningsstrøm, opladningsstrøm for overheadlinjer og kabellinjer i en bestemt afstand, spille en kontrol- og beskyttelsesrolle og er et vigtigt switchudstyr til ringnetværks strømforsyning og terminal strømforsyning.
