LW36-126/T3150-40 Højspænding AC SF₆ Tank-type afbryder

 Oversigt

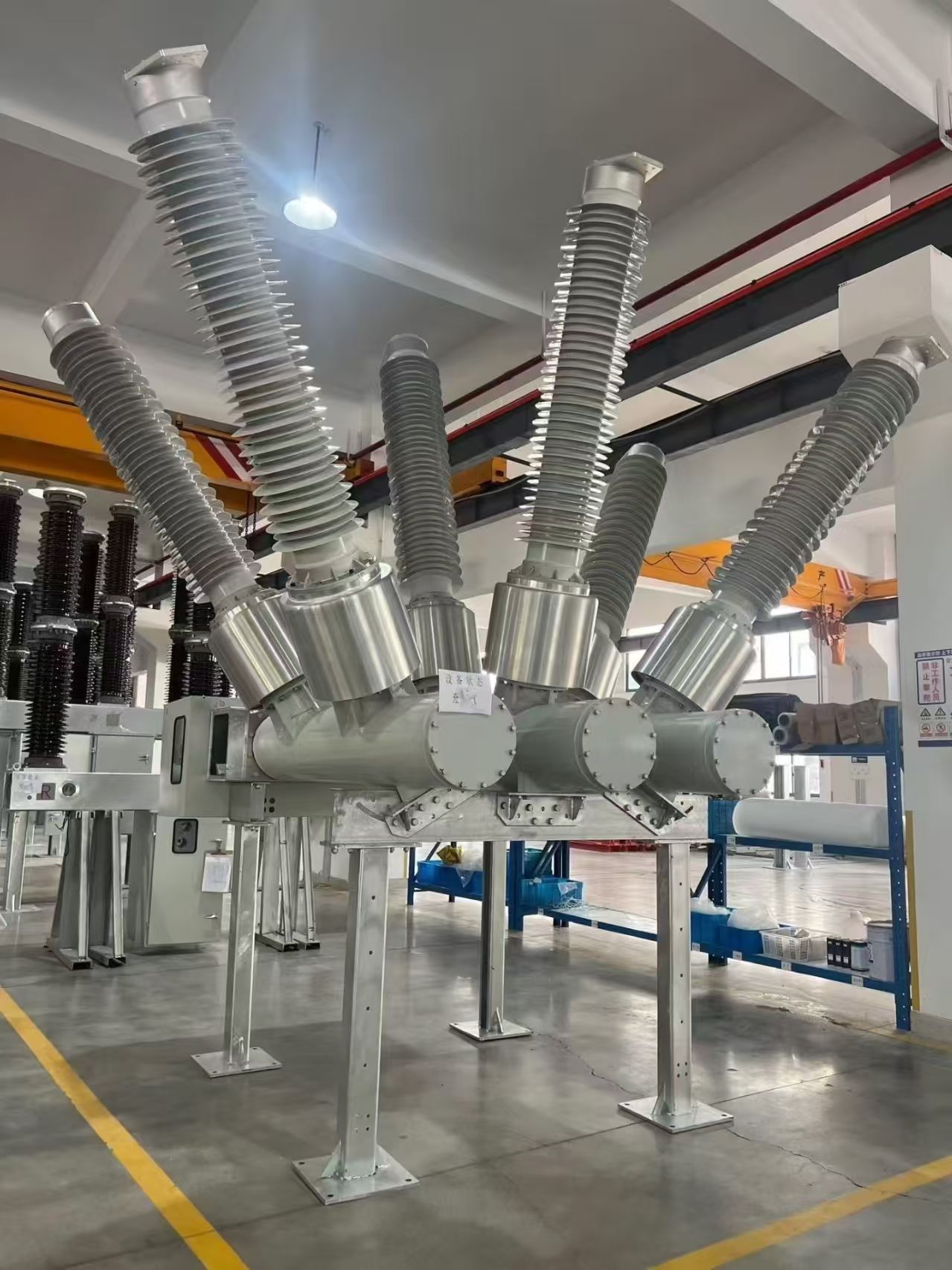

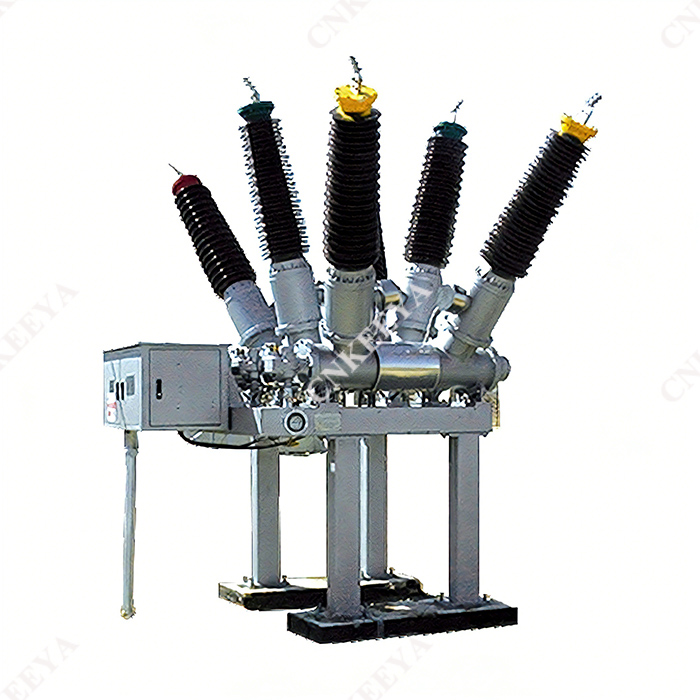

 LW36-126/T3150-40 High-Voltage AC SF₆ Tank-type strømafbryder og strømtransformator sammen, og lysbueslukningskammeret er vandret installeret i en jordet aluminiumslegering, udstyret med en CT26 type fjederbetjeningsmekanisme. Den bruger færre komponenter, har et enkelt og kompakt layout og er generelt robust og holdbart, og opfylder kravene til oliefri kontakter. Den har fremragende mekaniske egenskaber og høj pålidelighed. Alle vigtige komponenter bearbejdes af CNC- og bearbejdningscenterudstyr, og lejer er lavet af mærkede lejer (såsom IKO, INA, SKF osv.), med en mekanisk levetid på op til 10000 gange. Velegnet til udendørs højspændingsanlæg med trefaset AC 50Hz, det kan bruges til styring og beskyttelse af 72,5 (126) kV transmissions- og transformationssystemer; Den kan også bruges til tilslutning af afbrydere og åbning og lukning af kondensatorbanker.

 Strukturelle egenskaber

 Afbryderen anvender en trefaset porcelænssøjle-enkeltbrudsstruktur med en fjederbetjent mekanisme for de tre faser arrangeret i midten og forbundet af de tre faser, hvilket resulterer i et nyt og udsøgt udseende. Afbryderen bruger SF6-gas som isolering og lysbueslukningsmiddel. Under drift er afbryderens tre poler forbundet til SF6-gas, og et densitetsrelæ af pointertype bruges til at overvåge dets tryk- og tæthedsfremskridt. På grund af brugen af ​​selvforsynet lysbueslukningsprincip og optimeret design i afbryderens bevægelsessystem er den mekaniske effektivitet blevet effektivt forbedret, og driftseffekten er blevet kraftigt reduceret; Fremragende brudydelse og lang elektrisk levetid;

 Installationschassis og støtte er lavet af stålplader, der er bukket som helhed, og overfladebehandlingen er alt varmgalvaniseret. Alle synlige befæstelser er lavet af højstyrkematerialer og varmgalvaniserede, eller brug af rustfrit stål standarddele. Den ydre skal af mekanismekassen er lavet af rustfrit stålmateriale, så produktet har fremragende korrosionsbestandighed;

 Høj mekanisk pålidelighed, i stand til hyppig drift;

 På grund af den iboende høje isoleringsstyrke af svovlhexafluoridgas og brugen af ​​overlegen kontaktbevægelse i afbrydere, er der ingen genantændelse af den brydende kapacitive strøm; Det udvendige isoleringsniveau er højt, og den udvendige isolering er udformet med stor krybeafstand. Krybeafstanden er ≥ 31 mm/kV, og anti-forureningsydelsen er fremragende. Kan fungere sikkert selv i barske miljøer; Stærk strømbærende kapacitet: Udfør en temperaturstigningstest ved 1,2 gange mærkestrømmen på 3150A, hvilket er 3780A, og der er stadig en stor temperaturstigningsmargin på hvert punkt;

 Produktets generelle udseende er kompakt, let at installere og fejlfinde på stedet, og vedligeholdelsesarbejdet er lille.

 Bestillingsvejledning

 Circuit breaker model og specifikationer;

 Nominelle elektriske parametre (spænding, strøm, brudstrøm osv.)

 Miljøforhold for brug (omgivelsestemperatur, højde, miljøforureningsniveau)

 Nominelle elektriske parametre for styrekredsløbet (mærkespænding af energilagringsmotoren, nominel spænding af åbnings- og lukkespoler); Navne og mængder af nødvendige reservedele, specialudstyr og værktøj (bestilles separat);

 Ledningsretningen af ​​terminalen på én gang.
