Solid Isoleret Ring Hovedenhed
  • Solid Isoleret Ring HovedenhedSolid Isoleret Ring Hovedenhed

Solid Isoleret Ring Hovedenhed

Som en førende leverandør i Kina har Keeya specialiseret sig i at levere banebrydende løsninger med sin Solid Insulated Ring Main Unit. Vores produkter af høj kvalitet er et eksempel på pålidelighed og effektivitet i elektrisk distribution. Med en forpligtelse til ekspertise står Keeya som en pålidelig kilde til avancerede ringhovedenheder, der leverer løsninger, der imødekommer industriens skiftende behov. Partner med os for førsteklasses produkter og tjenester inden for solide isolerede ringhovedenheder.

Model: GTXGN□-12

Send forespørgsel

Produkt beskrivelse

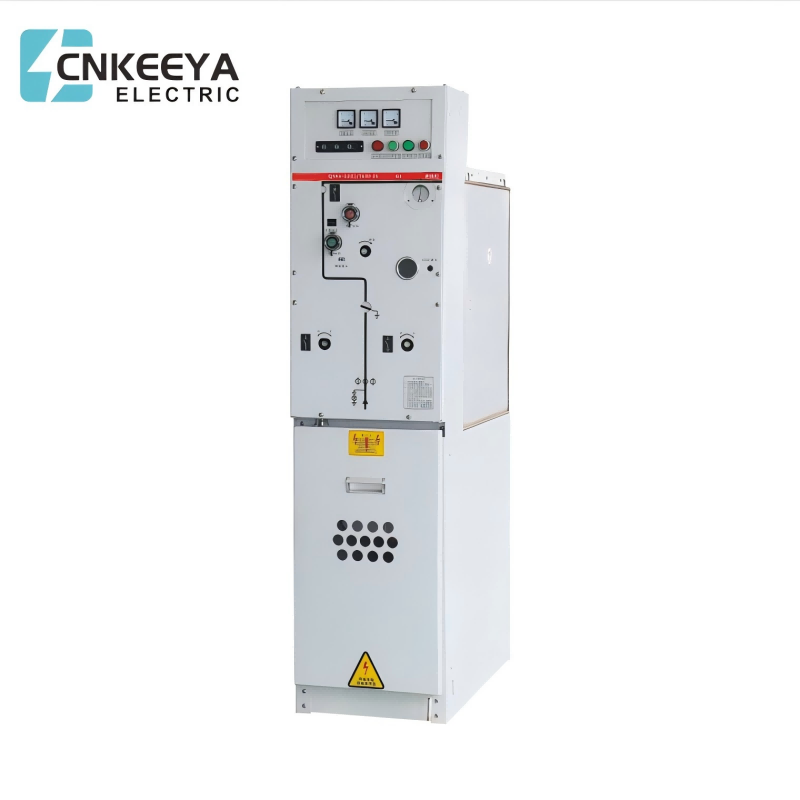

Keeya, en velrenommeret leverandør baseret i Kina, har specialiseret sig i at levere solide, isolerede ringhovedenheder af høj kvalitet til effektive og pålidelige elektriske distributionsløsninger. GTXGN □-12 solid isoleret ringhovedenhed er en ny generation af miljøbeskyttelsestype sammensatte isoleringsringhovedenhed udviklet af vores virksomhed. Det er hovedsageligt sammensat af tre dele, nemlig V-enhed (afbryderenhed), C-enhed (belastningsafbryderenhed), F-enhed (kombinationsenhed), hver enhed kan bruges alene eller kan også frit udvides, dens struktur er opdelt i intelligente kontrolinstrumentrum, betjeningsmekanisme og primær del, instrumentrummet kan matche mikrocomputerbeskyttelsen (controller), det bruger fjederbetjeningsmekanisme, og den primære del vedtager automatisk gelproces af APG, isoleringskontakten og lysbueslukningskammeret er fuldstændigt indesluttet i epoxyharpiksen, og en speciel samling bruges til at forbinde bus.

Bueslukningskammeret anvender specielt kobber- og kromkontaktmateriale --- type R langsgående magnetisk Peld-kontakt og komplet engangsforseglingsproces. Kortslutningsstrømbrudskapaciteten og stabiliteten, den elektriske levetid, temperaturstigningen og isolationsniveauet af dette lysbueslukningskammer er (kobber- og aluminiumskontaktmateriale, skålformet langsgående magnetisk Peld-kontaktstruktur og ufuldstændig engangsforseglingsproces) var åbenlyst forbedret i forhold til tidligere. Betjeningsmekanismen vedtager den elastiske betjeningsmekanisme, som er integreret med kontakten, det vil sige, at isolationskontakten og hovedafbryderens elastiske betjeningsmekanisme er integreret, hvilket bekvemt kan realisere sammenlåsningen, og mekanismens dele er mindre, hvilket reducerer de unødvendige transmissionsforbindelser med høj pålidelighed, og elektrisk drift kan installeres i henhold til brugernes behov.

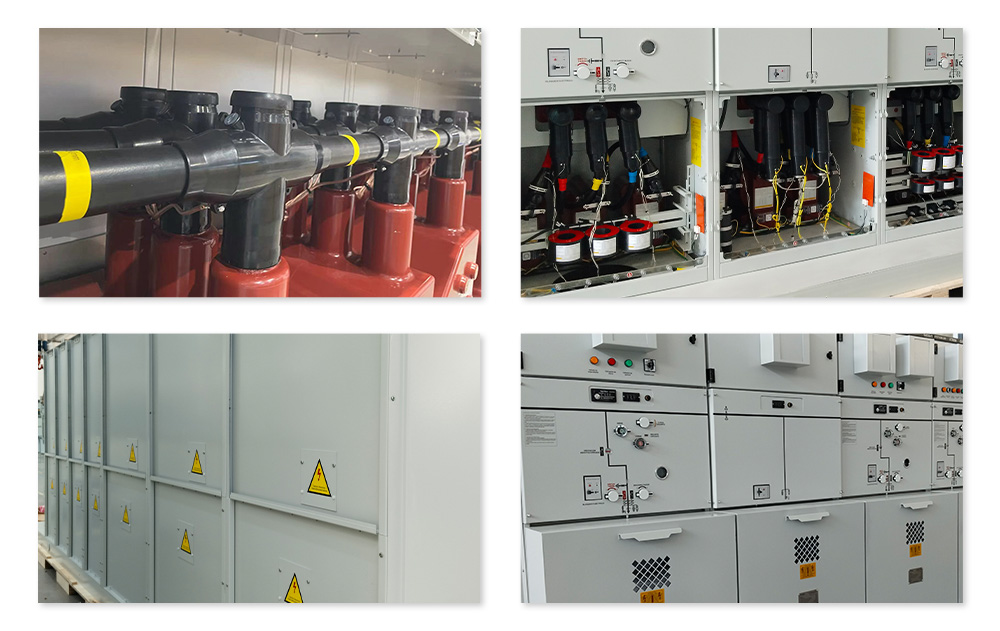

Solidt isoleret fuldt lukket koblingsudstyr: Det anvender solidt isoleringsmateriale som det primære isoleringsmedium og ledende forbindelse. Efter at isolationsafbryderen, jordingsafbryderen, hovedbussen, grenbussen og andre dominerende elektriske kredsløb er enkelt eller kombineret, pakkes det faste isoleringsmedium ind og pakkes ind i et eller flere moduler med visse funktioner, som kan rekombineres eller udvides med fuld isolering og fuld tætningsydelse. Mekanismen med tre stationer kan åbne og lukke belastningsstrømmen og kan også realisere manuel og elektrisk drift.


Servicetilstand

● Omgivelsestemperatur: -45℃+45℃

● Fugtighed: det maksimale gennemsnitlige relative gennemsnit ≤95 %, månedligt gennemsnit ≤90 %

● Højde: ≤4000 meter

● Seismisk kapacitet: 8 grader

● Beskyttelsesgrad: IP67 til elektrificeret kropssikringsrør, IP3X koblingsskabsskal


Executive standard

GTXGN □-12

Solid Isoleret Ring Hovedenhed

● IEC 62271-1-2017 Højspændingskoblings- og kontroludstyr, del 1: Fælles specifikationer

● IEC 620071-200-2003 Højspændingskoblings- og kontroludstyr-del 200: AC metalindkapslet koblingsudstyr og styreenhed til mærkespændinger over 1kV og op til og med 52kV

● GB3906-2006 Vekselstrøms metalindkapslede koblings- og styreudstyr til mærkespænding over 3,6 kV og op til og med 40,5 kV

● GB/T11022-2011 Fælles specifikationer for højspændingskoblings- og kontroludstyrsstandarder

● GB1984-2014 Højspændings-vekselstrømsafbrydere

● GB1985-2014 Højspændingsvekselstrømsafbrydere og jordafbrydere

● GB3804-2017 Højspændingsvekselstrømafbrydere til nominel spænding over 3,6 kV og mindre end 40,5 kV

● DL/T404-2018 Vekselstrøms metalindkapslede koblings- og styreudstyr til mærkespændinger over 3,6 kV og op til og med 40,5 kV

● Q/GDW730-2012 Specifikationer for 12kV massivt isolerede ringhovedenheder


Teknisk parameter

Koblingsteknisk parameter

Vare

Enhed

Værdi

Nominel spænding

KV

12

Nominel frekvens

Hz

50

Nominel strøm

A

630

1250


Nominel isoleringsniveau

Strømfrekvens modstår spænding

Isoleringsafstand

KV

48

Fase-fase

KV

42

Fase-jord

KV

42

Lynimpuls modstår spænding

Isoleringsafstand

KV

85

Fase-fase

KV

75

Fase-jord

KV

75

(1s) Nominel kortslutningsbrudstrøm

DET

25

31.5

(4s) Nominel kort tid modstå strøm

DET

25

31.5

(1p) Nominel topmodstandsstrøm

DET

63

80

(1ma) Nominel kortslutning, der laver strøm(peak)(1ma)

DET

63

80

Beskyttelsesniveau af kabinet


IP4X

Driftstilstand


Fjeder energilagringstype


Sikkerhed og miljøbeskyttelse

Isolerende kniv visuel isoleringsafstand

Foran skabet er der et oplagt visuelt vindue for isoleringsafstanden, som kan se isolation ON position, isolation OFF position og grouding ON position. Der er tre arbejdsstillinger, som er praktiske og sikre for personale på stedet til at kontrollere og bestemme placeringen af ​​isoleringskniven.


Indvendig lysbuedesign

Intern lysbuetrykventil: Når der er lysbue inde i produktet, vil trykket blive frigivet fra trykudløsningsventilen, og lysbuen vil blive udledt til kabelskakten for at undgå utilsigtet skade på operatøren.


Miljøbeskyttelse

Konturstørrelse

Model

Bredde (mm)

Dybde (mm)

Højde (mm)

Afbryderskab (V skab)

400

887

1450

Belastningsafbryderskab (C-skab)

400

887

1450

Sikringskombiskab (F skab)

500

887

1450

)Målerskab(M skab)

750

887

1450

Løfteskab, direkte forbindelsesskab (D-skab)

400

887

1450

Spændingstransformerskab (PT skab)

400

887

1450

Løfteskab til lastkontakt (SL-skab)

800

887

1450

Strømafbryder løfteskab (SV kabinet)

800

887

1450






Hot Tags: Solid Isolated Ring Main Unit, Kina, Producenter, Leverandører, Fabrik, Kvalitet, Engros
