Pansret aftageligt AC metalindkapslet koblingsudstyr
  • Pansret aftageligt AC metalindkapslet koblingsudstyrPansret aftageligt AC metalindkapslet koblingsudstyr

Pansret aftageligt AC metalindkapslet koblingsudstyr

Som en førende producent baseret i Kina introducerer Keeya stolt det pansrede aftagelige AC metal-omsluttede koblingsudstyr - en tilpasselig løsning, der kombinerer banebrydende teknologi med overkommelig pris. Hos Keeya forstår vi vigtigheden af ​​skræddersyede løsninger, og vores forpligtelse til tilpasning er eksemplificeret i designet af dette koblingsudstyr.

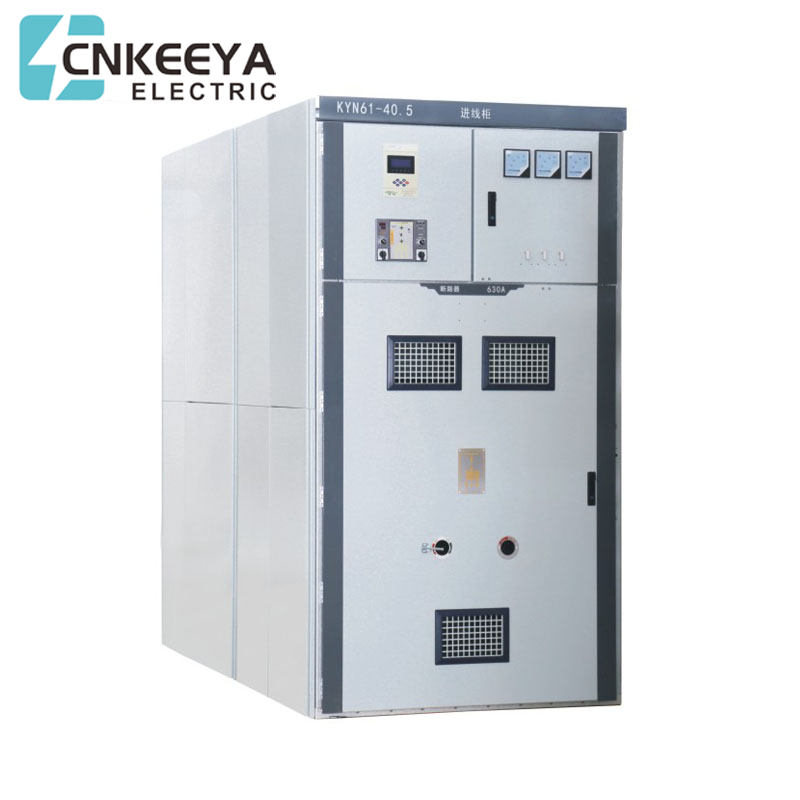

Model: KYN61-40.5KV Switchgear

Send forespørgsel

Produkt beskrivelse

Keeya, en fremtrædende producent i Kina, introducerer stolt det pansrede aftagelige AC-metalomsluttede koblingsudstyr - en alsidig og tilpasselig løsning designet til robust strømfordeling. Som producenter lægger Keeya stor vægt på tilpasning for at imødekomme vores kunders unikke behov. Vores forpligtelse til at levere skræddersyede løsninger modsvares af vores dedikation til overkommelighed. Det pansrede aftagelige AC metal-omsluttede koblingsudstyr afspejler Keeyas løfte om at levere produkter af høj kvalitet til en lav pris. Dette gør Keeya til et pålideligt valg for dem, der søger både fleksibilitet og omkostningseffektivitet i deres koblingsudstyrsløsninger, hvilket sikrer pålidelig ydeevne i forskellige applikationer.


KYN61-40.5 (Z) pansret aftageligt AC metalindkapslet koblingsudstyr (herefter benævnt koblingsudstyr) er et komplet sæt indendørs strømdistributionsudstyr på AC 50Hz trefaset med nominel spænding på 40,5KV. Det bruges hovedsageligt til kraftværker, transformerstationer og industri- og minevirksomheder til at modtage og distribuere elektrisk energi for at kontrollere, beskytte og overvåge kredsløbet, og det kan også bruges til hyppige driftssteder. Koblingsudstyret opfylder standarderne GB3906-2006, GB/T11022-2011 og DL/T404 -2018


Hovedfunktion

● Skabsstrukturen vedtager den samlede type, og kredsløbsafbryderen vedtager håndvogns-boor-typen;

● Den er udstyret med en ny type sammensat isoleret vakuumafbryder og med egenskaberne god udskiftelighed og nem udskiftning;

● En skruemøtrik skubbemekanisme er installeret i håndvognsrammen, som nemt kan flytte håndkærren og forhindre fejlbetjening i at beskadige fremdriftsstrukturen;

● Alle handlinger kan udføres, når skabslågen er lukket;

● Sammenlåsningen mellem hovedafbryderen, håndvognen og koblingsskabsdøren vedtager obligatorisk mekanisk låsemetode for at opfylde "Pve-forebyggelse"-funktionen;

● Kabelrummet har rigelig plads og kan forbinde flere kabler;

● Hurtig jordingskontakt bruges til at jorde og lukke kortslutning;

● Beskyttelsesniveauet for kabinettet er IP3X, og beskyttelsesniveauet er IP2X, når døren til vognrummet er åben;

● Produktet overholder GB3906-2006, DL/T404-2018 og henviser til den internationale IEC298-standard.


Servicetilstand

● Omgivelsestemperatur: øvre grænse +40 ℃, og den gennemsnitlige værdi målt inden for 24 timer overstiger ikke 35 ℃, nedre grænse-10 ℃;

● Højde: ikke mere end 1000 m over havets overflade;

● Relativ luftfugtighed: dagligt gennemsnit ikke mere end 95%, månedligt gennemsnit ikke mere end 90%;

● Jordskælvsintensitet: ikke mere end 8 grader;

● Vanddamptryk: dagligt gennemsnit ikke mere end 2,2 kPa, og månedligt gennemsnit ikke mere end 1,8 kPa;

● Omgivende miljø: ingen før- eller eksplosionsrisiko, ingen alvorlig forurening, ingen kemisk korrosion eller voldsomme vibrationer.


Teknisk parameter

Vigtigste tekniske parameter for vakuumafbryderskab

Ingen. Vare Enhed Værdi
1 Nominel spænding kV 40.5
2 Nominel strøm A 1250 1600 2000
3 Nominel frekvens Hz 50
4 Nominel kort tid modstå strøm kA 20 25 31,5
5 Nominel topmodstandsstrøm kA 50 63 80
6 Nominel strømfrekvens modstår spænding kV 95/1 min
7 Nominel lynimpuls modstår spænding kV 185
8 Nominel kortslutningsvarighed s 4
9 Beskyttelsesniveau kA IP3X


Vigtigste tekniske parameter for vakuumafbryder

Ingen. Vare Enhed Værdi
1 Nominel spænding kV 40.5
2 Nominel frekvens Hz 50
3 Nominel strømfrekvens modstår spænding kV 95/1 min
4 Nominel lynimpuls modstår spænding kV 185
5 Nominel strøm A 1250 1600 2000
6 Nominel kort tid modstå strøm kA 20 25 31,5
7 Nominel kortslutningsbrudstrøm kA 20 25 31,5
8 Nominel topmodstandsstrøm kA 50 63 80
9 Nominel kortslutningsvarighed Frk 4
10 Åbningstid Frk 30≤t≤60
11 Lukketid Frk 50≤t≤60
12 Nominel kortslutningsbrudstrømtid Tid 20
13 Mekanisk liv Tid 10000


Installation af skifteskab

● Højde af det elektriske rum:≥4500mm;

● Afstand mellem bagsiden af ​​skabet og væggen:≥1500mm;

● Planhed af fundamentrammen: ≤ 1 mm/m²;

● Det indstøbte kanalstål i fundamentet må ikke overstige 3 mm over jorden;

● Det kan monteres på fundamentet ved boltning eller svejsning; Koblingsudstyr vejer omkring 1800 kg;

● Bredde af koblingsanlægsdriftskorridor (enkeltsøjle):≥3000mm, dobbeltsøjle (ansigt til ansigt)≥4000mm.


Bestillingsinstruktion

Angiv venligst ved bestilling:

● Hovedkredsløbsløsningsnummer, formål, enkeltlinjesystemdiagram, arrangementsdiagram og distributionsrumslayoutdiagram;

● Skematisk diagram over hjælpekredsløb, diagram over terminalarrangement;

● Type, specifikation og mængde af elektriske komponenter i koblingsanlægget;

● Krav til kontrol-, måle- og beskyttelsesfunktioner for koblingsudstyr og andre låse- og automatiske enheder;

● Hvis busbakkeforbindelse er nødvendig mellem koblingsanlæg eller indgående linjeskab, skal data såsom nominel bæreevne for busbakke, busbakkes spændvidde og højde fra jorden oplyses;

● Når der er behov for tilbehør og reservedele, skal model og antal angives;

● Koblingsudstyr, der anvendes under særlige miljøforhold, bør angives ved bestilling.
