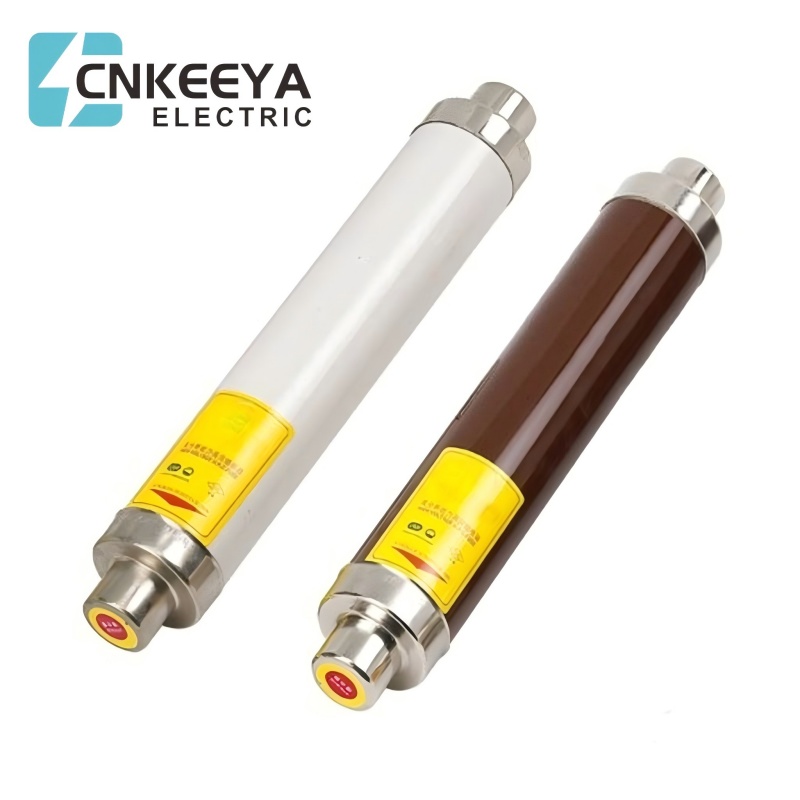

Højspændingssikring DIN-strømbegrænsende sikring XRNT 63A HRC-sikring IEC60282 12KV 24KV 36kv
HRC sikring (high rupturing capacity sikring) er en slags sikring, hvor sikringsledningen fører en kortslutningsstrøm i en fastsat periode.
Hvis fejlen opstår i kredsløbet, så blæser det af. HRC sikringen er lavet af glas ellers en anden form for kemisk forbindelse. Indkapslingen af sikringen kan lukkes tæt for at undgå luften fra atmosfæren. På begge sider af sikringen er det keramiske kabinet lavet med en metalhætte, som er svejset med smeltbar sølvtråd. Dens kabinet inkluderer noget rum, der er omgivet af ledning ellers element af sikringen.
Under normale forhold giver strømmen af strøm gennem sikringen ikke tilstrækkelig energi til at blødgøre elementet. Hvis den enorme strøm løber gennem sikringen, smelter den elementet af sikringen, før fejlstrømmen når klimaks.
Når sikringen er i en overbelastet tilstand, vil sikringens element ikke springe af, men hvis denne tilstand eksisterer i en længere periode, så vil materialet som Eutectic opløses og bryde sikringens element. Når sikringen er i kortslutningstilstand, vil de tynde dele af sikringselementet med mindre areal opløses hurtigt og smadre før det eutektiske materiale.
Så dette er grunden til at angive begrænsningerne inden for HRC Fuse-elementet.
Konstruktionen af HRC-sikringen inkluderer et materiale, der har en høj varmebestandig krop som keramik. Denne keramiske krop inkluderer metal-endehætter, der er svejset gennem et element, der bærer sølvstrøm.
Det indre rum i sikringslegemet er fyldt med et fyldningspulvermateriale. Her er materialet, der bruges i dette, kvarts, gips, støv, marmor, kridt osv. Så dette er grunden til, at strømmen ikke kan overophedes. Den genererede varme fordamper det smeltede element. Den kemiske reaktion vil finde sted mellem påfyldningskraft og sølvdamp, hvilket resulterer i materiale med høj modstand, der hjælper med at reducere lysbuen i sikringen.
Generelt bruges kobber eller sølv som sikringselement på grund af dets lave specifikke modstand. Dette element har normalt to eller flere sektioner. Sikringselementet har normalt to eller flere sektioner, der er forbundet gennem tinsamlinger. Smeltepunktet for tin er 2400 C, hvilket er mindre end sølvs smeltepunkt på 980 °C. Således forhindrer smeltepunktet for tinsamlinger, at sikringen får høje temperaturer i forbindelse med kortslutning og overbelastning.
