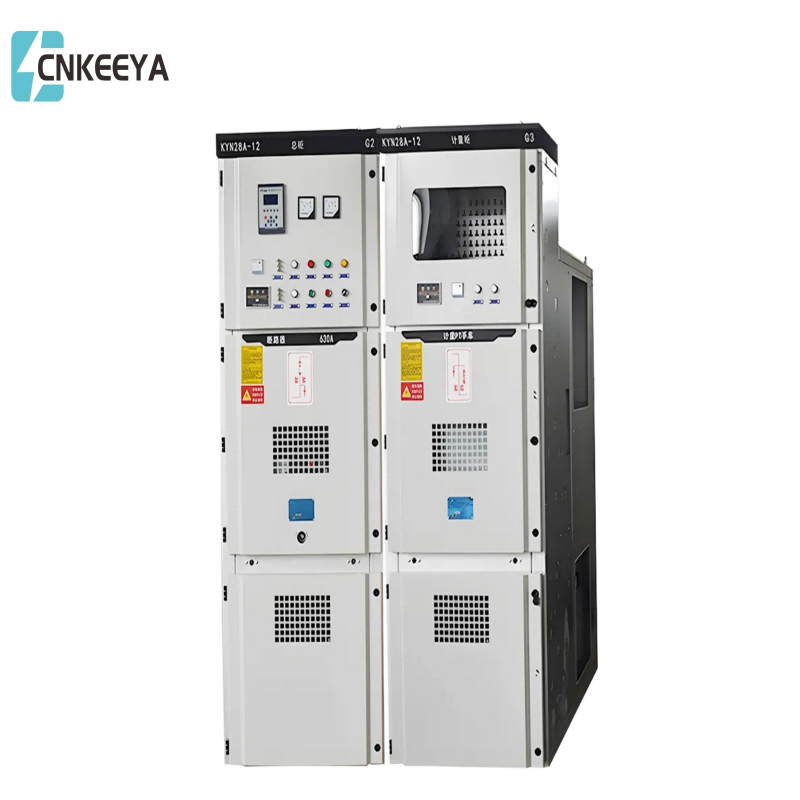

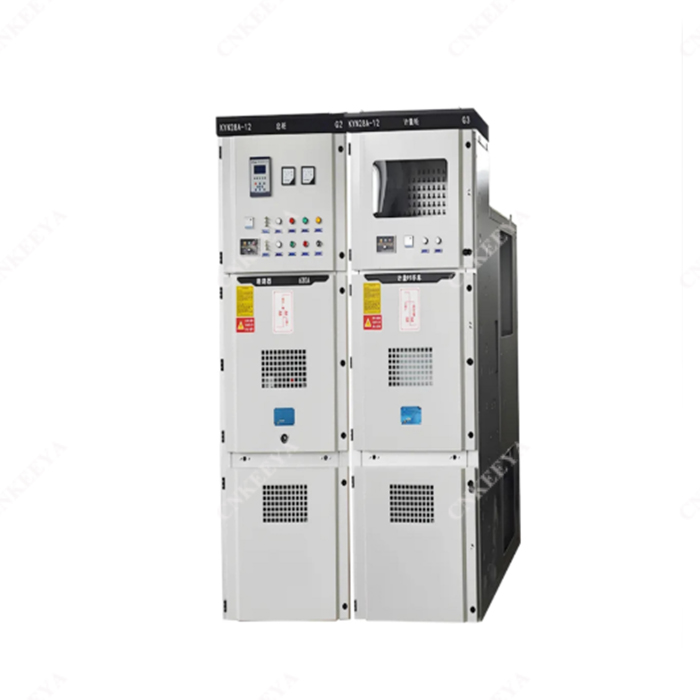

Kyn28-24KV switchgear

Som producenter prioriterer Cnkeeya at levere top-notch-produkter til en lav pris, hvilket sikrer, at vores kunder drager fordel af både kvalitet og overkommelige priser. Kyn28-24KV Switchgear står som et vidnesbyrd om vores dedikation til at levere omkostningseffektive løsninger uden at gå på kompromis med ydeevnen, hvilket gør det til et foretrukket valg for dem, der søger pålidelige og budgetvenlige switchgear-muligheder i forskellige applikationer.

Dette produkt opfylder følgende standarder: GB3906-20063.6-40.5kV AC Metal-lukket switchgear og kontroludstyr*, GB/T11022 Almindelige tekniske krav til højspændingsafbryder og kontroller ', IEC62271200 AC Metal-Enclosed Switchgear og kontroludstyr med netalet spænding over 1KV og under 52', DL/T444444 ‘Opleed Switchgear and Control Gear med Rated Voltage Voltage Afroun For indendørs AC -højspændingsafbrydere '.

Kyn28-24

Pansret aftagelig AC-metal-lukket switchgear

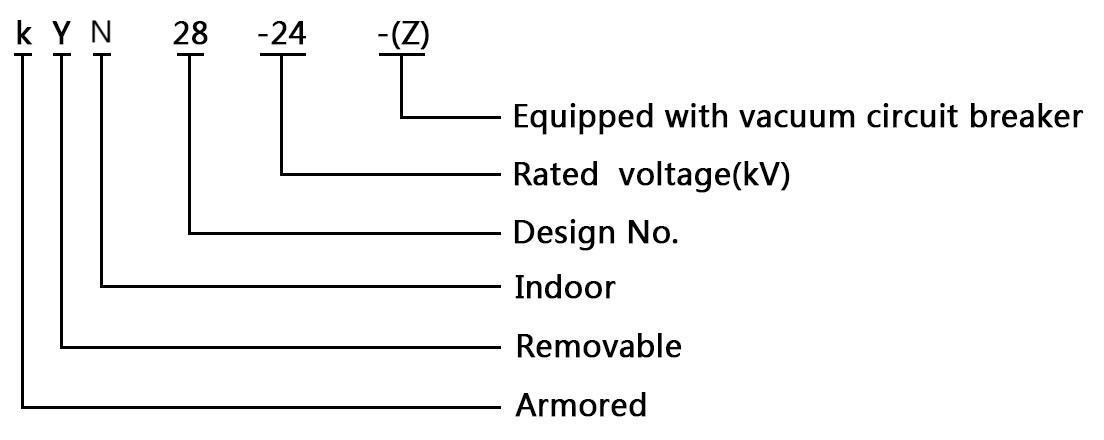

Model og mening

Servicetilstand

Omgivende lufttemperatur: Maksimal temperatur 40 ℃, minimumstemperatur -15 ℃;

● Relativ fugtighed: Dagligt gennemsnit ikke mere end 95%, dagligt gennemsnitlig damptryk ikke mere end 2,2 kpa, månedligt gennemsnit ikke mere end 90%, månedligt gennemsnitligt damptryk ikke mere end 1,8 kpa;

● Højde: 1000 m og derunder;

Jordskælvintensitet: Ikke mere end 8 grader;

● Den omgivende luft skal være fri for ætsende eller brandfarlige gasser, vanddamp og anden åbenlyst forurening;

● Der er ingen hyppig voldelig vibration;

Til brug over de normale miljøforhold, der er specificeret i GB3906, skal det forhandles mellem brugeren og producenten.

Teknisk parameter

BEMÆRK: Kortkapacitet på CT skal betragtes som separat.

Kyn28-24

Pansret aftagelig AC-metal-lukket switchgear

Produktstrukturel funktion

Switchgear -struktur (se figur 1).

Helt metal pansret, samlet struktur, bred kombinationsløsning.

● Kabinetskroppen er lavet af importeret aluminium og zinkbelagt tynd stålplade, forarbejdet af Minge Machine Tool, vedtagelse af avanceret foldeteknologi med flere kant, forbundet med nitte nødder og højstyrkebolte, med høj præcision, let, høj styrke og stærk alsidighed af dele.

● LT kan være udstyret med VS1-24-serien eller importeret VD4-serie vakuumafbrydere med bred applikation, høj pålidelighed og lang vedligeholdelsesfrie år.

● Handcart er udstyret med arbejds- og testpositioner, og hver position er udstyret med positionerings- og displayenheder, hvilket er sikkert og pålideligt.

● Alle former for håndvogne kan ændres i henhold til modulære byggesten, hvilket sikrer, at håndvogne med samme specifikation kan være frit udskiftelig, og håndvogne af forskellige specifikationer kan aldrig komme ind.

● Installationstilstand for jordafbryder

A.Installeret i den midterste del af kabinettet (frontmonteret type) for nemheds skyld ved dobbeltsidet vedligeholdelse af kabinettet.

B.Installeret på bagsiden af skabet (bageste type) for at spare plads mod væggen.

● Aktuel transformerinstallationsmetode:

A. Installeret foran kabelsrummet på bagsiden af skabet.

B.Hoisted i bunden af den store bøjningsplade.

● Op til 9 kabler med en enkelt kerne kan installeres i kabeltummet.

● Hvert højt tryklokale har en trykaflastningskanal for at sikre personlig sikkerhed.

● Meget pålidelig sammenlåsende enhed opfylder fuldt ud sikkerhedskravene i "femforebyggelse".

● Handcart transporteres med speciel lastbil, som er let og fleksibel i drift.

● De forreste og bagdøre er udstyret med observationsvinduer, som let kan observere arbejdsstatus for indendørs komponenter.

Kyn28-24

Pansret aftagelig AC-metal-lukket switchgear

Skift kabinetskontorstørrelse

Kyn28-24

Bestillingsinstruktion

● Tegning af hovedkredsløbsopløsning, formål og enkeltlinjesystemtegning, nominel spænding, nominel strøm, nominel kortslutningsbrudstrøm, distributionsrumslayout og switchgear-arrangement og konfigurationstegning osv.

● Kontaktkontrol-, måle- og beskyttelsesfunktionskrav og andre krav til låsning og automatiske enheder.

● Model, specifikation og mængde af større elektriske komponenter i switchgear.

● LF -busbakkeforbindelse er påkrævet mellem switchgear eller indgående linjekabinet, specifikke krav såsom nominel bærekapacitet på busbakke, spænd af busbakke og højde fra jorden skal tilvejebringes.

● Switchgear, der bruges under særlige miljøforhold, skal specificeres, når du bestiller.
