Nuværende transformer

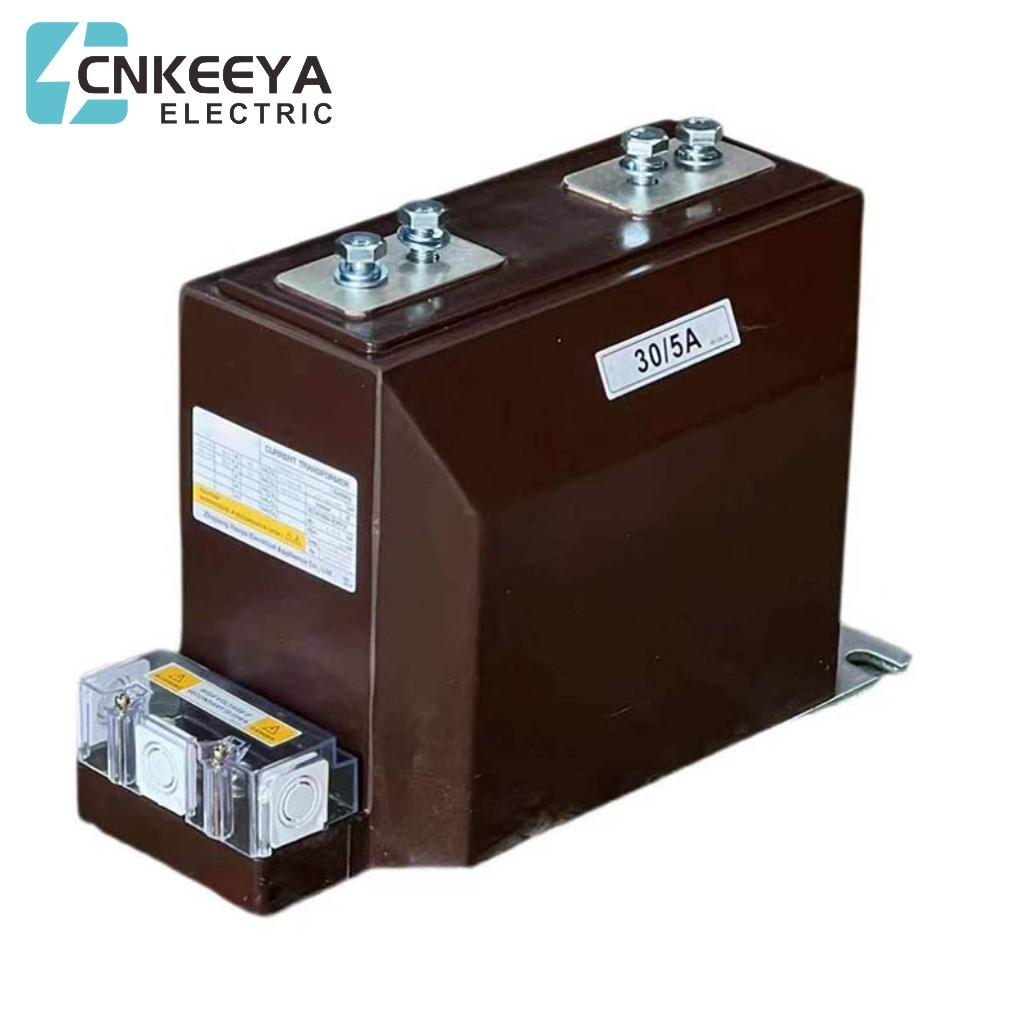

LZZBJ9-12 strømtransformator er en støbt type 10kV-12kV strømtransformator, der tilhører søjletypen tør type strømtransformator. Den er velegnet til indendørs installation og kan bruges som måle- og målestrømtransformer. Denne webside introducerer hovedsageligt transformationsforholdet, ledningsdiagrammet, parametrene, forstørrelsen og modelbetydningen af ​​LZZBJ9-12 strømtransformer. Strømforholdet (transformationsforholdet) er: 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; Nøjagtighedsniveau: 0,2 (S), 0,5, 10P15; Arbejdsspændingen er 12kV;

Model:LZZBJ9-12

Send forespørgsel

Produkt beskrivelse

LZZBJ9-12 strømtransformator er et søjletype epoxyharpiks støbt isoleret indendørs produkt i fuld tilstand, velegnet til strøm- og energimåling og relæbeskyttelse i midtmonteret koblingsudstyr eller andre typer koblingsudstyr, i strømsystemer med nominel frekvens på 50Hz og nominel spænding på 10kV og nedenfor. Denne type strømtransformator er en fuldt lukket søjlestruktur støbt med epoxyharpiks, som er modstandsdygtig over for forurening og fugt. Spænd skruen én gang under installationen for at sikre pålidelig kontakt.

Som enhver transformer har en strømtransformator en primær vikling, kerne og sekundær vikling, selvom nogle transformere (inklusive strømtransformatorer) bruger en luftkerne. I princippet er den eneste forskel mellem strømtransformatorer og spændingstransformatorer (almindelig type), at førstnævnte drives af en "konstant" strøm, mens sidstnævnte drives af en "konstant" spænding, hvor "konstant" har streng kredsløbsteoretisk betydning .

Ledningsmetoden for den nuværende transformer bestemmes i henhold til driftskravene for den belastning, den er tilsluttet. De mest almindeligt anvendte ledningsmetoder er enfaset, trefaset stjerne og ufuldstændig stjerne.

Første bogstav: L - Current Transformer

Andet bogstav: A - Væg gennem stil; Z-søjle type; M - samleskinne type; D - Enkeltgennemløbstype; V-omvendt struktur; J-Nul sekvens

Bruges til jordingsdetektering; W - Anti forurening; R-viklet udsat type

Tredje bogstav: Z - epoxyharpiks støbetype; C - Keramisk isolering; Q - Gas isolering medium; W - Dedikeret til mikrocomputerbeskyttelse

Fjerde bogstav: B - med beskyttelsesniveau; C - Differentialbeskyttelse; D-D niveau; Q-forstærket type; J-forstærket ZG

Femte ciffer: spændingsniveau, produktserienummer
