Russisk type sammensat switch

Russisk type sammensat switch

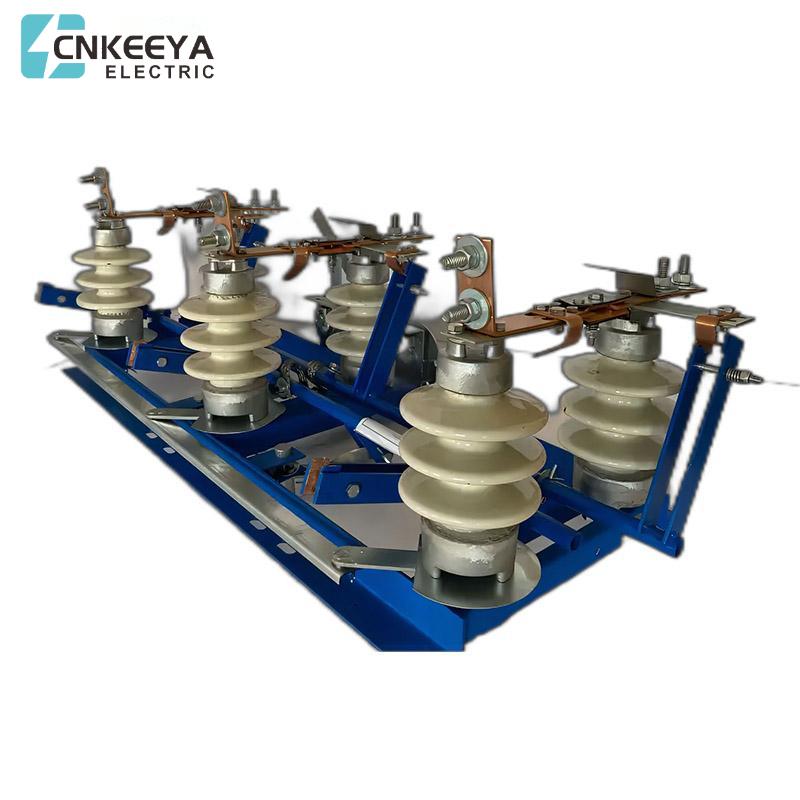

Afbrydelse Rlnd-1-10 II / 400 UHL1 bruges til reparation og forebyggelse af højspænding

Elektriske netværk eller elektrisk udstyr med en spænding på 10 kV, hvilket giver sikker fjernelse af

Spænding fra tidligere slukkede forbrugerkredsløb, mens alle frakoblede forbrugerkredsløb

er effektivt jordet.

Specifikationer:

Bedømt spænding, KV .......................... 10

Den højeste driftsspænding, KV .............. 12

Bedømt strøm, en ......................................... 400

Termisk modstandsstrøm, ka ....................... 10

Strøm af elektrodynamisk modstand, ka ........ 25

Efter den nuværende strømningstid, siden:

- For de vigtigste knive .......................................... 3

- Til jordforbundne knive ..................................... 1

Tilladelig belastning fra ledninger i det vandrette plan under hensyntagen til

Indflydelse af vind og is, ikke mere, n .......... 200

Creepage -afstand af ekstern isolering, CM ..... 30

MTBF, cykler, B-O ..................... 1000

Samlede dimensioner, mm .................................. 1115 x485x370

Vægt, kg, ikke mere ............................................ 35

Rlnd-1-10 II / 400 er uundværlig for:

- Tænd for og slukket for spændingen af de-energiserede sektioner af det højspændings elektriske kredsløb;

- tilstedeværelsen af et synligt rum af elektrisk udstyr, hvor der er behov for

beskyttet udstyr eller udstyr til udstyr;

- tænde og slukke tomgangsstrøm for sukkertransformere;

- Jordforbindelse af energiske fragmenter af kredsløbet ved hjælp af stationære jordforholdsledere
