Præfabrikeret boksstation

Cnkeeya skiller sig ud som en betroet leverandør i området for præfabrikerede boksstationer. Cnkeeya er kendt for deres engagement i kvalitet og innovation og leverer avancerede løsninger i elektrisk infrastruktur. Keeyas ekspertise sikrer, at deres præfabrikerede boksstationer opfylder de højeste standarder, hvilket giver en robust og pålidelig løsning til strømdistributionsbehov.

Model: YB□-12/0.4

Send forespørgsel

Produkt beskrivelse

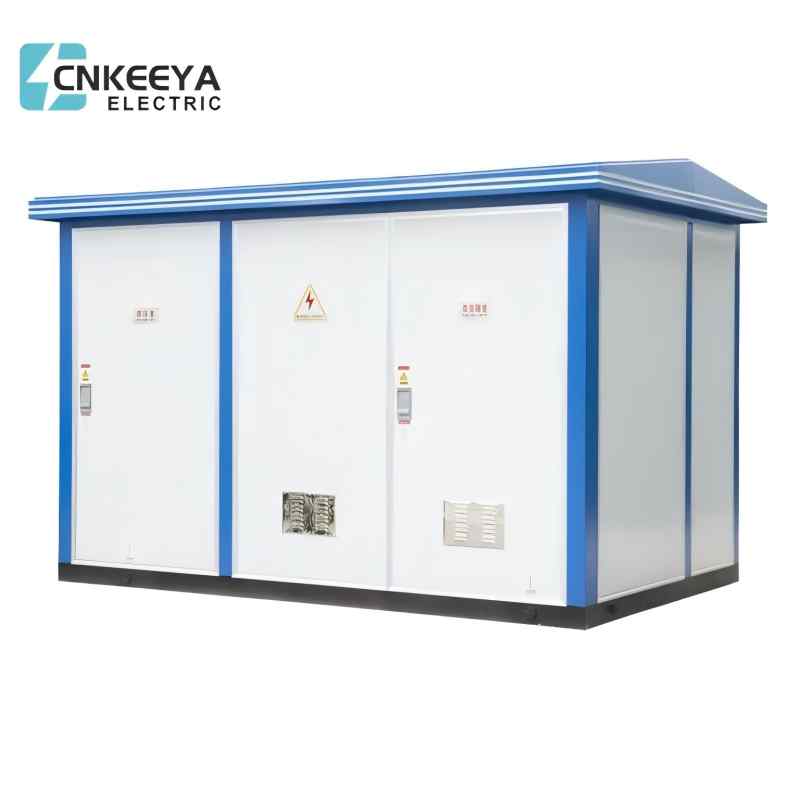

YB □ -12/0.4 Præfabrikeret boksstation

Cnkeeya er en velrenommeret leverandør af præfabrikerede boksstationer af høj kvalitet, der tilbyder pålidelige og effektive løsninger til forskellige elektriske infrastrukturbehov. Dette produkt er fuldt ud i overensstemmelse med standarden for GB17467 "højspænding og lavspænding præfabrikeret substation". T er velegnet til byens offentlige strømfordeling, gadelampestyring, industrielle og minedrift virksomheder, bybygninger, boligområder, oliefelter, dokker, hoteller, parker og byggepladser osv. Det kan realisere ringnetværk eller terminal strømforsyningstilstand.

YB □ -12/0,4 Præfabrikeret boksstation

Model og mening

Servicetilstand

● Højde: ≤1000 m;

● Omgivelsestemperatur: -25 ° C ~+40 ℃;

● Temperatur: Maksimal månedlig gennemsnitstemperatur +30 ℃, maksimal årlig gennemsnitstemperatur +20 ℃; E Relativ fugtighed: Det daglige gennemsnit ikke mere end 95%, månedligt gennemsnit ikke mere end 90%;

● Stødfast niveau: Horisontal acceleration 0,4 m/s², lodret acceleration 0,15 m/s²;

● Installationsstedet har ingen alvorlig indflydelse, ingen alvorlig forurening og kemisk korrosion, ingen ledende støv- og eksplosionsrisiko, forhandle venligst med vores firma for at løse, når det ikke opfylder kravene i normale driftsblandinger.

Produktstrukturel funktion

● Substationen er sammensat af et højspændingskammer, et transformerkammer og et lavspændingskammer. Det kan arrangeres i 目 -formet type eller 品 -formet type

● med terminal, ringnetværk eller dobbelt strømforsyningstilstand; Det kan gøres til en enkelt eller dobbelt transformer strømforsyningsløsning;

● Olie-nedbrydende effekttransformator og tør-type strømtransformator kan vælges;

● Kassekroppen er udstyret med nok naturlige ventilationsåbninger og varmeisoleringsforanstaltninger, som kan sikre, at den normale drift af alt elektrisk udstyr (tvungen afkøling kan bruges, hvis brugerne har brug for);

● Fuldfør "PVE -forebyggelses" -funktion, praktisk drift og vedligeholdelse, sikker og pålidelig drift.

YB □ -12/0.4 Præfabrikeret boksstation

● Substationen er sammensat af et højspændingskammer, et transformerkammer og et lavspændingskammer. Det kan arrangeres til 目-formet type eller 品-formet type. Med terminal, ringnetværk eller dobbelt strømforsyningstilstand; Det kan gøres til en enkelt eller dobbelt transformer strømforsyningsløsning;

● Olie-nedbrydende effekttransformator og tør-type strømtransformator kan vælges;

● Kassekroppen er udstyret med nok naturlige åbninger og varmeisoleringsforanstaltninger, som kan sikre den normale drift af alle Elektrisk udstyr (tvungen afkøling kan bruges, hvis brugerne har brug for);

● Fuldfør "fem forebyggelses" -funktion, praktisk drift og vedligeholdelse, sikker og pålidelig drift;

● Indkapslingen er lavet af rustfrit stål, aluminiumslegering, koldvalset plade, farvestålkompositplade, ikke-metal eller en kombination af to. Det er anti-aging, bame retardant, anti-korrosion, vandtæt, støvtæt og tilpasset til langvarige udendørs brugsbetingelser. Lille størrelse, let, smukt udseende og miljøkoordination;

● Når SF6 -belastningsafbryderkabinet bruges, er den samlede størrelse af kassen lille, hvilket er mere velegnet til byggeri og gadelampeteknisk renovering;

● Højsporing Ring hovedenhed kan udstyres med netværksautomationsterminal (RTU) for at realisere den pålidelige detektion af kortslutning og enfaset jordforbindelse. Den har "fire fjern" -funktion, hvilket er praktisk til automatisk opgradering af distributionsnetværket.

Teknisk parameter

	Punkt	Enhed	Parameter
HV -enhed	Bedømt frekvens	Hz	50
	Bedømt spænding	Kv	6	10	35
	Max.opererende spænding	Kv	6.9	11.5	40.5
	Bedømt strøm	A	400、630
	Overførsstrøm	A	870
	Magt Frekvens modstå spænding Fase-eareth, fasefase/isolering afstand	Kv	42/48
	Lyn Impuls modstår spænding Fase-eareth, fasefase/isolering afstand	Kv	75/85
	Bedømt kortslutning Nuværende (nuværende begrænsende sikring)	De	31.5
Transformatorenhed	Bedømt spænding	Kv	6、10、35
	Bedømt kapacitet	Kva	10-1250
	Tapping Range	%	± 2 × 2,5%、 ± 5%
	Forbindelsesgruppe		Yyn0 、 Dyn11
	Impedansspænding	%	4、4,5、6、8
LV -enhed	Bedømt spænding	V	220、380、690、800
	Bedømt strøm af hovedkredsløb	A	50-4000
	Branch nuværende	A	5-800
Indkapsling	Beskyttelsesniveau (fælles produkt)		HV Room IP33; Transformer Room IP23; LV Room IP33
	Støjniveau	db	≤50

YB □ -12/0.4 Præfabrikeret boksstation

1. tag

2. lukker

3. ekstern metodering af type

4. løftring

5. Channel Steel Chassis

6. dør

7. Mursten, efterligning af mursten

8. Betonfundament

9. Vindbase

Bestillingsinstruktion

Brugere skal give følgende oplysninger, når de bestiller:

● Model, kapacitet, mængde, farve- og størrelseskrav og indkapsling materialer; Model, ydeevne, forbindelsesgruppe, tappingsområde og Impedansbehov hos transformer;

● Høj og lavspænding Side Primær ledningsopløsning, komponentermodel, specifikationer og krav; Transformatorolie (#25,#45, høj tændingspunktolie) Netværkskonpgurationskrav fra Intelligent Power Management Network eller Property Management for Box Substation;

● Krav til servicemiljø.
