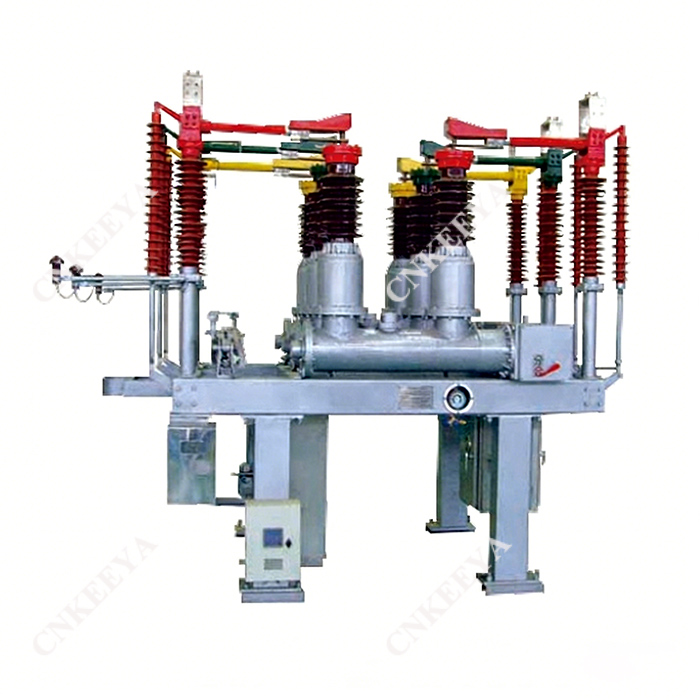

ZCW10-40.5L type udendørs lukket kombineret elektrisk apparat

 Oversigt

ZCW10-40.5L type udendørs lukket kombineret elektrisk apparat er et komplet sæt af kombinerede elektriske apparater, der bruger luft som den udvendige isolering SF6-gas som lysbueslukningsmiddel. Styringen og beskyttelsen af ​​72,5 KV transmissions- og distributionssystemer til trefaset AC kan også bruges til tilslutning af afbrydere og åbning og lukning af kondensatorbanker. Velegnet til bystationer, virksomhedstransformatorstationer og bjergrige understationer med stram arealanvendelse.

 Strukturelle egenskaber

 Afbryderen er en udendørs lille gulvtankkonstruktion, udstyret med en CT35 fjederbetjent mekanisme; Mekanismen er installeret i forbindelse med hoveddelen, med enkel installation, bekvem fejlfinding, pålidelig drift og egnet til hyppig drift; Institutionen har en levetid på over 10000 gange;

 Ved at anvende en trykluftbueslukningsstruktur er brydekapaciteten særlig stærk, med en kumulativ brydning på 12 gange ved 40kA, hvilket sætter rekord for den højeste i Kina;

 Pålidelig tætningsydelse Ved hjælp af tætningspakninger vedtager den dynamiske tætning en "V" -formet tætningsring med fjedertrykkompensationsstruktur, og transformatorens sekundære ledningsplade matches af en joint venture-virksomhed med en årlig luftlækagerate på mindre end 0,5%;

 Den interne strømtransformator er lavet af mikrokrystallinsk legering med høj magnetisk permeabilitet, med et nøjagtighedsniveau på 0,2 eller 0,2 sekunder. I henhold til brugerbehov kan 12 transformere tilsluttes. Velegnet til en 50 kilometer lang aflastet linie uden genantændelse.

 Bestillingsvejledning

 Circuit breaker model og specifikationer;

 Nominelle elektriske parametre (spænding, strøm, brudstrøm osv.)

 Miljøforhold for brug (omgivelsestemperatur, højde, miljøforureningsniveau);

 Driftsspænding af driftsmekanismen og motorspænding;

 Mængden, strømforholdet, niveaukombinationen og sekundær belastning af interne eller eksterne strømtransformatorer; Navne og mængder af reservedele, specialværktøj og udstyr (bestilles separat).
