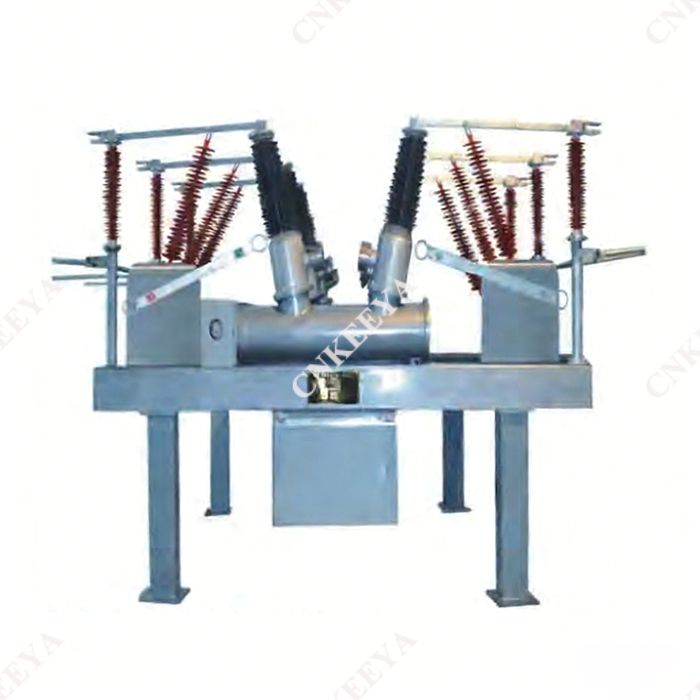

ZCW□-72.5/L Type udendørs lukket SF₆ kombineret elektrisk apparat

 Overensstemmende standarder

 GB156 Standardspændinger

 GB311.1 Isoleringskoordinering for højspændingstransmissions- og distributionsudstyr

 GB11022 Generelle tekniske krav til højspændingskoblings- og kontroludstyr

 GB1984 Vekselstrøm højspændingsafbrydere

 GB1985 Vekselstrøm højspændingsafbrydere og jordingsafbrydere

 GB1207 Spændingstransformere

 GB1208 Strømtransformere

 DL/T402 Teknisk specifikation til bestilling af vekselstrøm højspændingsafbrydere

 DL/T486 Teknisk specifikation til bestilling af vekselstrøm højspændingsafbrydere og jordingskontakter

 DL/T593 Fælles teknisk specifikation for bestilling af højspændingskoblings- og kontroludstyr

 Hovedtræk

 Transformatorer, afbrydere, afbrydere, jordafbrydere, strømtransformatorer, SF₆ spændingstransformatorer, overspændingsafledere, samleskinner og andre komponenter er organisk integreret på jordede stålkonstruktioner med en kompakt struktur.

 Det optager kun 30% ~ 50% af pladsen i split-type udstyr, hvilket sparer jord og reducerer projektets byggeomkostninger.

 Hele båsen er fabrikspræfabrikeret, med montage og idriftsættelse afsluttet ab fabrik og leveret til installationsstedet som helhed, hvilket forkorter installationsperioden.

 Højtydende bueslukkende kamre, SF₆-spændingstransformatorer og kompositisolatoroverspændingsafledere er vedtaget, hvilket realiserer grundlæggende vedligeholdelsesfri drift og høj pålidelighed.

 Fabrikspræfabrikerede selvbærende samleskinner bruges mellem fagene, hvilket eliminerer behovet for stålrammer og isolatorer.

 Layoutet er fleksibelt og kan tilpasses forskellige ledningstilstande.

 Driftsmiljøforhold

ZCW□-72.5/L type udendørs lukket SF₆ kombineret elektrisk apparat er designet til udendørs anvendelse og kan også bruges indendørs. Driftsmiljøforholdene er som følger:

 en. Højde: Ikke over 2000m.

 b. Omgivelsestemperatur: -30℃ ~ +40℃ (-40℃ ~ +40℃ tilgængelig på anmodning).

 c. Relativ luftfugtighed: Dagligt gennemsnit ikke mere end 95 %, månedligt gennemsnit ikke mere end 90 % (ved 25 ℃).

 d. Vindhastighed: Ikke mere end 35m/s.

 e. Forureningsklasse: Klasse Ⅳ, porcelænsbøsningens krybeafstand større end 1450 mm (nominel krybeafstand større end 31 mm/kV).

 f. Ingen brændbare, eksplosive, kemisk ætsende eller kraftige vibrationsmiljøer.

 g. Seismisk intensitet: Ikke overstigende grad 8.

 h. Isbelægningstykkelse: Ikke mere end 10 mm.
