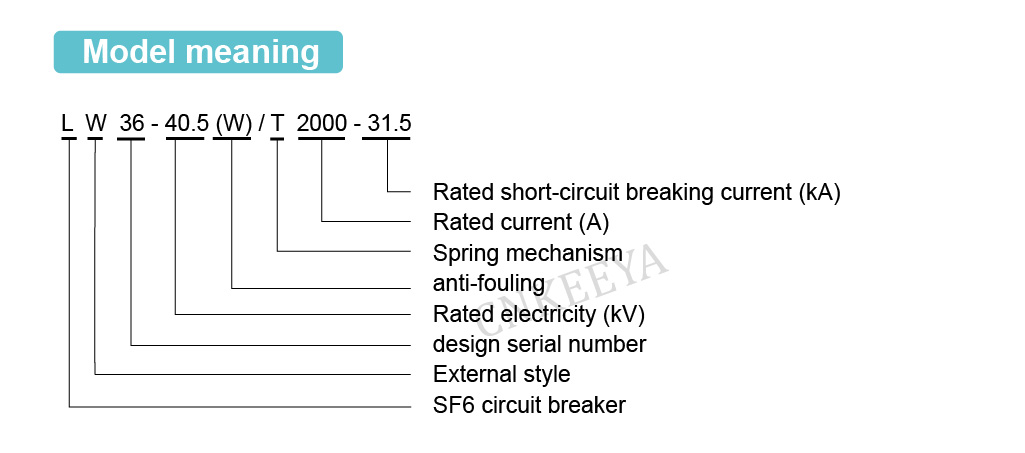

LW36-40.5 (W)/T2000-31.5 udendørs svovlhexafluorid-afbryder

Oversigt

 LW36-40.5 (W)/T2000-31.5 udendørs svovlhexafluorid-afbryder er et elektrisk udstyr i AC 50Hz trefasede strømsystemer, velegnet til styring og beskyttelse i nominel spænding, 40,5 kV strømsystemer. Den er udstyret med interne eller eksterne strømtransformatorer til måling og beskyttelsesformål.

Strukturelle egenskaber

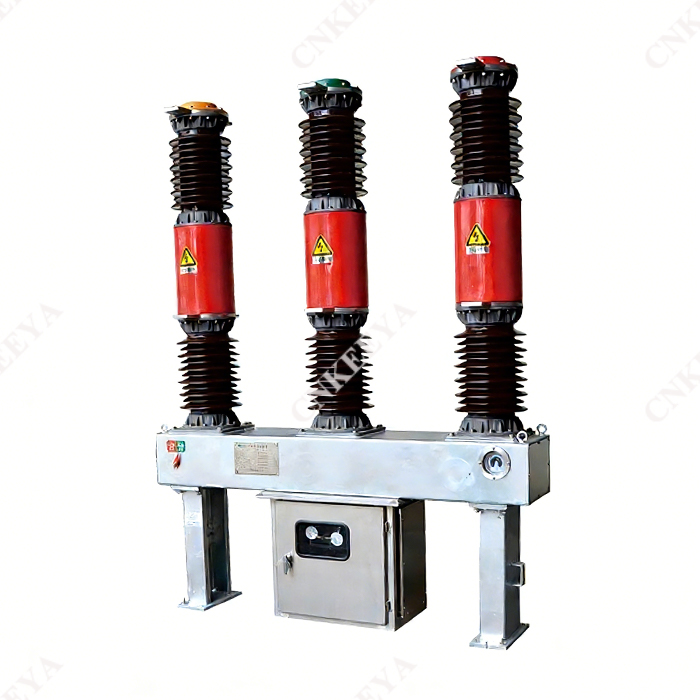

 LW36-40.5 svovlhexafluorid-afbryderen er en udendørs porcelænssøjlestruktur udstyret med en CT35-fjederbetjeningsmekanisme. Mekanismen og kroppen er arrangeret i en "T"-form med et lille samlet volumen, let vægt, enkel struktur, lav driftseffekt og nem installation og fejlretning. Mekanisk levetid på 10000 cyklusser, velegnet til hyppig drift;

 Vedtagelse af et trykluftbueslukningskammer med fremragende brydeevne og en elektrisk levetid på op til 20 gange;

 Tætningsydelsen er pålidelig. Den statiske tætning vedtager en "O-formet tætningsringstruktur, og den dynamiske tætning vedtager en" V "-formet tætningsring med fjedertrykkompensationsstruktur. Transformatorens sekundære ledningsplade er produceret ved trykinjektionsproces, med stærk anti-aldringsydelse, hvilket sikrer, at den årlige luftlækagerate er ≤ 0,5%;

 Installationschassiset og -understøtningen er lavet af integrerede stålpladeruller, der bruger højstyrke standardkomponenter med høj mekanisk pålidelighed;

 Målekvalitetsjernkernen i den interne eller eksterne strømtransformator er lavet af mikrokrystallinsk legeringsmateriale med høj magnetisk ledningsevne med et nøjagtighedsniveau på op til 0,2 eller 0,2S. Hver fase af produktet kan udstyres med 2-4 strømtransformatorer.

 Bestillingsvejledning

 Circuit breaker model og specifikationer;

 Nominelle elektriske parametre (spænding, strøm, brudstrøm osv.)

 Miljøforhold for brug (omgivelsestemperatur, højde, miljøforureningsniveau); Nominelle elektriske parametre for styrekredsløbet (mærkespænding af energilagringsmotoren, nominel spænding af åbnings- og lukkespoler); Navne og numre på nødvendige reservedele, specialudstyr og værktøj (bestilles separat)

 Ledningsretningen af ​​terminalen på én gang.
