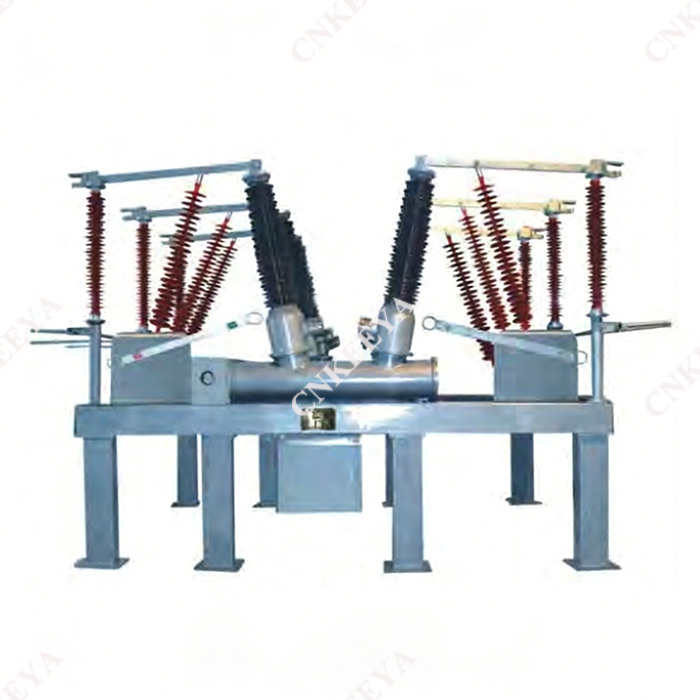

ZCW□-126/L åben-type svovlhexafluorid kompositapparat

 Oversigt

 1.1ZCW□-126/L åben-type svovlhexafluorid-kompositapparat er et komplet sæt elektriske kombinationsapparater, der bruger luft som den udvendige isolering SF6-gas som lysbueslukningsmiddel. Styringen og beskyttelsen af ​​126kV transmissions- og distributionssystemer til trefaset AC kan også bruges i situationer, hvor afbrydere og kondensatorbanker er tilsluttet. Velegnet til bystationer, virksomhedstransformatorstationer og bjergrige understationer med stram arealanvendelse. Dette produkt har følgende egenskaber:

 1) Kombiner organisk afbrydere, isoleringsafbrydere, jordingsafbrydere, strømtransformatorer, SF6-spændingstransformatorer, lynafledere, samleskinner og andre komponenter på et jordet stålkonstruktionsbeslag, hvilket resulterer i en kompakt struktur.

 2) Det optager kun 30% -50% af pladsen i den opdelte type og har egenskaberne ved at spare jord og reducere projektomkostninger.

 3) Hele intervallet præfabrikeres på fabrikken, samles og fejlsøges, inden det forlader fabrikken, og transporteres til installationsstedet som helhed for at forkorte installationscyklussen.

 4) Vedtagelse af højtydende lysbueslukningskamre, SF6-spændingstransformatorer og kompositisolatorlynafledere med minimal vedligeholdelse og høj pålidelighed

 5) Præfabrikerede selvbærende samleskinner i skillevægsfabrikker kræver ikke stålrammer eller isolatorer.

 6) Fleksibelt layout og kan bruges til forskellige ledningsmetoder.

 1.2 ZCW10 er udstyret med et optimeret selvdrevet lysbueslukningskammer og CT10-A fjederbetjent mekanisme.

 1.3 ZCW10 overholder de nationale standarder GB1984-2003, GB11032-89, GB1985-2004 og opfylder kravene i IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002,2069 og IEC 62271-2002. Alle andre komponenter indeni opfylder deres respektive nationale standardkrav.
