Som førende leverandører sætter Keeya en ære i at tilbyde exceptionelle løsninger til strømdistribution med deres XL-21 lavspændingsfordelings- og styreskabe. Kendt for deres engagement i høj kvalitet sikrer Keeya, at hvert kabinet lever op til strenge standarder, hvilket giver pålidelig og effektiv kontrol over lavspændingssystemer. Med fokus på præcisionsteknik står Keeyas produkter som et vidnesbyrd om deres dedikation til ekspertise inden for elektrisk distribution, hvilket gør dem til et pålideligt valg for dem, der søger top-tier løsninger til deres behov for styreskab.
Keeya, der er anerkendt som top-tier leverandører, udmærker sig ved at levere højkvalitets XL-21 lavspændingsfordelings- og styreskabe, der sikrer uovertruffen præcision og pålidelighed i strømdistributionssystemer.

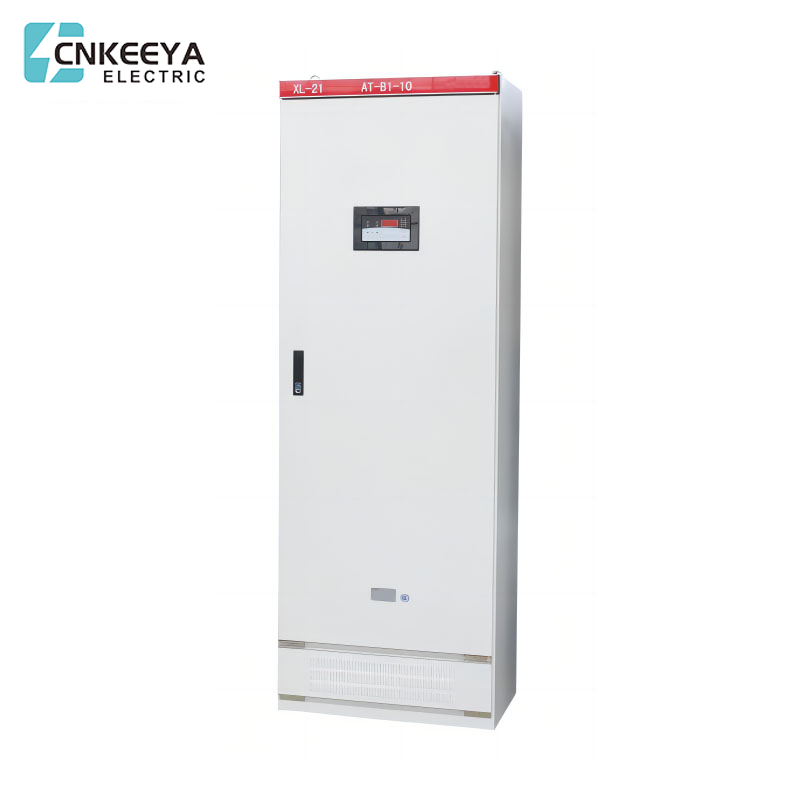

Den nye XL-21 powerbox er meget udbredt i kraftværker og industri- og minevirksomheder. Den bruges til strøm- eller belysningsdistribution i under 500V trefaset AC med trefaset treleder, trefaset fireleder, trefaset femleder osv. af strømfordelingssystemer, såsom indendørs installation mod væggen, betjening foran skærmen og vedligeholdelse foran skærmen; kassekroppen er en helt lukket struktur, samlet af C-formede eller 8MF-formede materialer. I boksen anvendes en ny type roterende belastningsafbryder, som kan betjenes med belastning. Hoveddøren er udstyret med spændings- og strømindikeringsinstrumenter samt signallys, knapper, skiftekontakter og andre hovedkomponenter. Fordelingsboksen vedtager selvdesignede nye komponenter, kompakt struktur, smukt udseende, bekvem vedligeholdelse og en række ledningsløsninger, som brugerne kan vælge. Det er et ideelt produkt til at erstatte den gamle XL-21 strømboks.
● Omgivelsestemperatur: -5℃~+40℃, og gennemsnitstemperaturen inden for 24 timer overstiger ikke +35℃.
● Højde: ikke mere end 2000m.
● Relativ luftfugtighed: ikke mere end 50 %, når den omgivende lufttemperatur er +40 ℃; højere relativ luftfugtighed kan være mulig ved lavere temperaturer (for eksempel: 90% ved +20 ℃), under hensyntagen til de tilladte temperaturændringer. Producer moderat kondens.
● Når udstyret er installeret, må hældningen fra det lodrette plan ikke overstige 5°.
● Udstyret skal installeres på et sted, hvor der ikke er alvorlige vibrationer, stød og korrosion.
Bemærk: Hvis du overskrider ovenstående betingelser, kan du rådføre dig med vores virksomhed.
|
Serie nr. |
Navn |
Enhed |
Værdi |
|
1 |
Nominel spænding for hovedkredsløbet |
V |
AC: 380 |
|
2 |
Nominel spænding af hjælpekredsløb |
V |
AC: 220.380 |
|
3 |
Nominel frekvens |
HZ |
50 |
|
4 |
Nominel isolationsspænding |
V |
660 |
|
5 |
Nominel strøm |
A |
≤ 800A |
XL-21 Ny powerbox serie
Efter at produktet er ankommet, skal du først kontrollere, om emballagen er intakt og ubeskadiget. Hvis der findes et problem, bedes du kontakte den relevante afdeling for at finde ud af årsagen. For produkter, der ikke installeres med det samme, skal de placeres et passende sted i henhold til normale serviceforhold.
● Det grundlæggende kanalstål og bolte til produktinstallation er forberedt af brugeren, og forbindelseshullet mellem basiskanalstålet og kabinettet (se figur 1)
● Efter at produktet er installeret, skal du udføre inspektioner og test, før det tages i brug
● Kontroller, om kabinettet er pillet af flerlags malingsfilmen, og om kabinettet er tørt og rent;
● Om tænd/sluk af de vigtigste elektriske apparater og hjælpekontakter er pålidelige og nøjagtige;
● Om hovedkomponenternes valg og ledningsprincip er i overensstemmelse med den skematiske tegning;
● Brug et 500V megohmmeter med en isolationsværdi på ikke mindre end 1M2. Ved måling skal du være opmærksom på at afbryde ledningerne til de elektroniske komponenter, der ikke kan modstå spændingen.
● Forholdsregler ved brug
Efter at lavspændingsluftafbryderen er tændt og slukket i mange gange, vil den forårsage nogle forbrændinger af hovedkontakterne og generere kulstofmaterialer for at øge kontaktmodstanden. Den universelle lavspændingsluftafbryder skal vedligeholdes og repareres regelmæssigt i henhold til kravene i dens betjeningsvejledning.
| A | B | C | D | H |
| 800(600) valgfri | 500(400) valgfrit | 650(450) | 450(350) | 1800(1600) valgfri |
● Alle modeller af produktet (inklusive hovedkredsløbsløsningsnummeret og hjælpekredsløbsplannummeret
● Hovedkredsløbssystemdiagrammet, skabslayoutdiagrammet.
● Det elektriske skema over hjælpekredsløbet.
● Liste over komponenter til kabinettet (hovedbusspecifikationer).
● Skabets farve (hvis det ikke er nødvendigt, leveres det i beigegrå) og kabinettets størrelse. Andre specielle krav, der ikke er i overensstemmelse med produktets normale serviceforhold.
