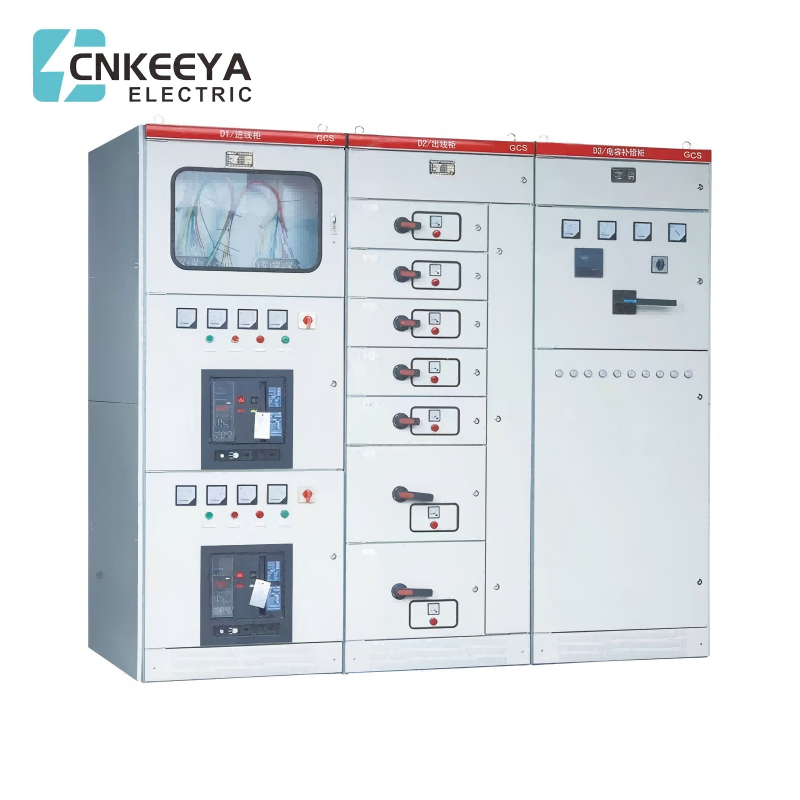

GCS lavspændingsudtrækkeligt koblingsudstyr

Inden for elektrisk distribution tager Kina-baserede Keeya føringen med sit GCS lavspændingsudtrækbare koblingsudstyr, der tilbyder skræddersyede og holdbare løsninger. Keeyas forpligtelse til at opfylde specifikke kundebehov er tydelig i det skræddersyede design af GCS-serien, der sikrer kompatibilitet med forskellige krav. Disse koblingsløsninger, der er kendt for deres holdbare konstruktion og lang levetid, øger pålideligheden af lavspændingssystemer.

Model: GCS

Send forespørgsel

Produkt beskrivelse

Keeya, en fremtrædende fabrik og betroet leverandør, sætter en ære i at fremstille banebrydende GCS lavspændingsudtrækkeligt koblingsudstyr. Med en forpligtelse til innovation og præcisionsteknik udmærker vores fabrik sig i at skabe disse avancerede koblingsudstyrsløsninger designet til at imødekomme de skiftende behov i forskellige industrier. Som dedikerede leverandører prioriterer Keeya kvalitet og overholdelse af industristandarder og tilbyder det avancerede GCS-koblingsudstyr, der sikrer effektiv strømfordeling og kontrol. Med vores nye serie af GCS lavspændingsudtrækbart koblingsudstyr fortsætter Keeya med at sætte benchmark for pålidelighed, sikkerhed og moderne teknologi. Vælg Keeya som din leverandør for det nyeste inden for koblingsudstyrsløsninger, og oplev fremtiden for pålidelige og avancerede elektriske distributionssystemer.

Hovedanvendelse

GCS-enhed er velegnet til strømdistributionssystem i kraftværker, petroleum, kemiske, metallurgiske tekstiler, højhuse og andre industrier. Det er trefaset AC 50(60)Hz lavspændings komplet sæt distributionsenhed med nominel driftsspænding på 380V (400V),(600V) og nominel strøm

Denne serie lavspændingsudtrækkelige koblingsudstyr er en kombineret skabstype, der er samlet af fabrikken (FBA) med standardmoduler.

Denne serie lavspændingsudtrækkelige koblingsudstyr er velegnet til kraftværk, transformerstation, petrokemisk industri, metallurgi, stålvalsning, transport, energi, let industri, tekstil og andre industrivirksomheder og boligområder, højhuse og andre steder, og det bruges til elektrisk energikonvertering, distribution og kontrol af elektrisk strømsystem af AC 50-60Hz strømsystem med nominel driftsspænding 660V og derunder.

Enheden er i overensstemmelse med GB 7251.1 Lavspændingskoblings- og kontrolenheder-Del 1: Typetestede og delvist typetestede samlinger og nationale professionelle standarder og IEC 439-1 international standard.

Præstationsindeks

Enhedens design opfylder følgende standarder:

● IEC439-1 Lavspændingskoblings- og kontrolenheder - Del 1: Typetestede og delvist typetestede enheder

● GB 7251 Lavspændingskoblings- og styreenheder - Del 5 Enheder til strømdistribution i offentlige netværk

● ZBK 36001 lavspændingsudtrækkeligt koblingsudstyr

Grundlæggende teknisk parameter

(V) Nominel spænding for hovedkredsløbet		AC380(400), (660)
(V) Mærkespænding for hjælpekredsløb		AC220, 380(400); DC110, 220
(Hz) Nominel frekvens		50(60)
(V) Nominel isolationsspænding		660(1000)
(A) Nominel strøm	Vandret bus	≤4000
	(MCC)Lodret bus	1000
(kA,1 s) Nominel kort tid modstå strøm af bussen		50,80
(kA/0,1s) Nominel topmodstandsstrøm fra bussen		105.176
(V/1min) Strøm frekvenstestspænding	Hovedkredsløb	2500
	Hjælpekredsløb	1760
Bus	3 fase 4 leder system	A.B.C.PE.N
	3-faset 5-leder system	A.B.C.PE.N
Beskyttelsesniveau		P30.IP40

Enhedsfunktion

● Forbedre adapterens varmekapacitet, og reducere den yderligere temperaturstigning, der forårsages af adapterens temperaturstigning til stik, kabellogs og afstandsstykker.

●Adskillelsen mellem funktionelle enheder og rum er klar og pålidelig, og svigt af en enhed vil ikke påvirke andre enheders arbejde for at minimere fejlen.

● Det vandrette arrangement af samleskinnen gør, at enheden har god dynamisk og termisk stabilitet og kan modstå påvirkningen af 80/176kA kortslutningsstrøm.

● Antallet af kredsløb i et enkelt MCC-koblingsudstyr er så mange som 22, hvilket fuldt ud tager hensyn til behovene for store enkelt-enhedsstrømproduktion, petrokemiske systemer og andre industrier til automatiserede motorgrupper.

● Forbindelsen mellem enheden og det eksterne kabel er fuldført i kabelrummet, og kablerne kan føres ind og ud op og ned. Strømtransformatoren er installeret i kabelrummet for at lette installation og vedligeholdelse.

● Det samme strømdistributionssystem kan begrænse kortslutningsstrømmen gennem tilpasning af strømbegrænsende reaktorer, stabilisere busspændingen til en vis værdi og delvist reducere komponenternes kortslutningsstyrkekrav.

●Skuffeenheden har et tilstrækkeligt antal sekundære stik (32 par for 1 enhed og derover, 20 par for 1/2 enhed), som kan opfylde kravene til antallet af computergrænseflader og automatiske kontrolkredsløb.

Hjælpekredsløb

Udformningen af hjælpekredsløbsdiagrammet er i overensstemmelse med "Tekniske forskrifter for projektering af hjælpekraft til termiske kraftværker" og andre relevante designtekniske forskrifter. Det gælder for lavspændingssystemet i kraftværker og transformerstationer og lav- spændingsstrømdistributionssystemer i fabrikker og minevirksomheder og højhuse.. Hjælpekredsløbsløsningen er designet i henhold til hovedkredsløbsløsningerne, som indeholder de funktionelle enheder i strømforsyningskablet, feederen (PC) og motorføderen (MCC) til driftskontrol.

Installationsdiagram

Universal skabskode	A	B	C	D	Bemærk
GCS-TG1010-4	1000	1000	850	956	Sammenkoblingsskab
GCS-TG0810-4	800	1000	650	956	Modtager skab
GCS-TG0808-4	800	800	650	756	Modtager skab
GCS-TG0608-4	600	800	450	756	Modtager skab

FIG 2 Installationsdiagram af pc-kabinet

Universal skabskode	A	B	C	D	E	FxG
GCS-TG1010-2	1000	1000	850	956	1000	400×400
GCS-TG0810-2	800	1000	650	956	800	200×400
GCS-TG1008-2	1000	800	850	756	1000	400×400
GCS-TG0808-2	800	800	650	756	800	200×400
