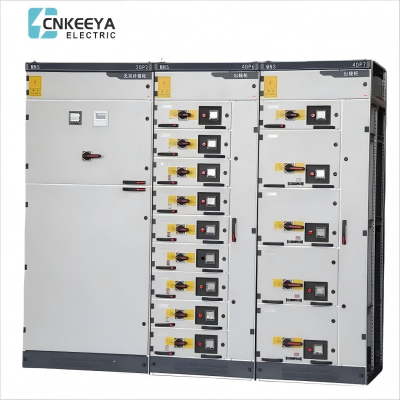

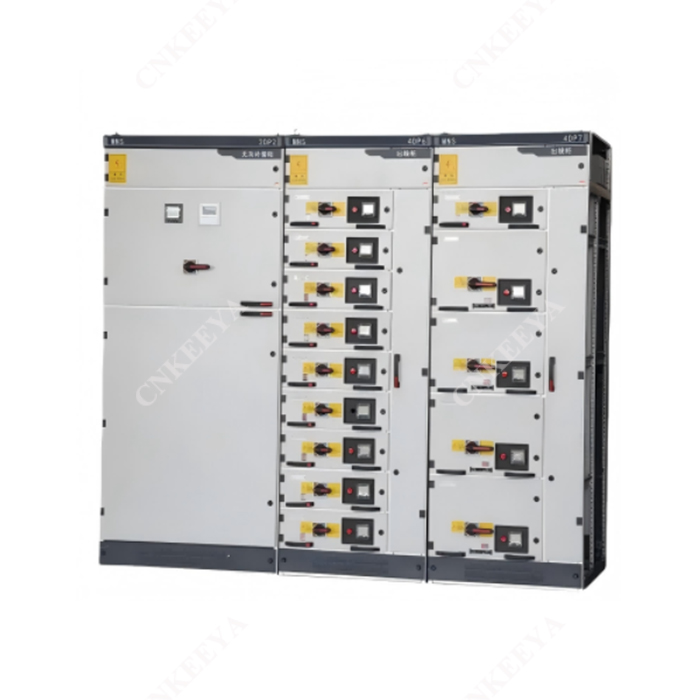

CNKEEYA høj kvalitet MNS lavspænding, der er kendt for sin robuste konstruktion og vedvarende ydeevne, sikrer levetid og pålidelighed af lavspændingsinstallationer. Cnkeeyas vægt på tilpasning understreger deres mission om at levere skræddersyede, holdbare løsninger, der imødekommer den elektriske industriens udviklende behov.

Hovedansøgning

Denne serie lavspændingsudtagelige switchgear er en kombination af skabstype, der er samlet af fabrikken ved hjælp af standardmoduler (FBA).

Denne serie lavspændingsudtagelige switchgear er velegnet til kraftværker, stationer, petrokemiske, metallurgiske stålrulling, transportenergi, lysindustri og tekstilvirksomheder, boligsamfund, højhuse og andre steder. Det bruges til energikonvertering, distribution og kontrol af strømfordelingsudstyr i kraftsystemer med AC 50-60Hz og vurderet arbejdsspænding AC 660V og nedenfor.

Denne enhed er i overensstemmelse med de nationale professionelle standarder for GB7251.1 "lavspænding komplet switchgear" og JB/T9961 "lavspænding tilbagetrækkelige komplette switchgear" samt IEC439-1 internationale professionelle standarder.

MNS lavspænding tilbagetrækkelig switchgear

Denne serie lavspændingsudbyttet switchgear er en slags kombineret skab, der er samlet af Factory (FBA) med standardmoduler.

Denne serie lavspændingsudtagelige switchgear gælder for kraftværker, understationer, petrokemiske, metallurgiske og stålrulling, transport, energi, let industri og tekstilvirksomheder, boligkvarter, højhuse og andre steder, som strømfordelingsudstyr i AC 50 ~ 60Hz strømsystem med rateret arbejdsplads af 660V og under strømforvaltning, fordeling og kontrol.

Installationen er i overensstemmelse med GB 7251.1 lavspændingsafbrydere og ControlGear Assemblies-del 1: Type-testede og delvist type-testede samlinger og JB/T 9961 Low-Voltage-tilbagetrækkelige switchgear og ControlGear Assemblies og IEC439-1 International Professional Standards.

Normal servicetilstand

● Den omgivende lufttemperatur må ikke være højere end +40 ℃ og lavere end -5 ℃, og gennemsnitstemperaturen må ikke være højere end +35 ℃ inden for 24 timer. Atmosfæriske forhold: Luften er ren, og den relative fugtighed overstiger ikke 50%ved den maksimale temperatur på +40 ℃. Højere relativ fugtighed er tilladt ved lavere temperaturer, f.eks. 90%ved +20 ℃, men temperaturændringer bør betaket i betragtning, da kondens kan forekomme lejlighedsvis.

● Højde: Ikke over 2000 m.

● Enheden er velegnet til transport- og opbevaringsprocesser ved temperaturer, der spænder fra -25 ℃ til +55 ℃ og op til +70 ℃ i en kort periode (ikke over 24 timer). Enheden skal ikke lide nogen irreversibel skade ved disse begrænsede temperaturer og skal være i stand til at fungere normalt under normale forhold.

● LF Ovenstående servicebetingelser kan ikke opfyldes, den afgøres gennem forhandling mellem brugeren og producenten. Når enheden bruges på offshore olieboringsplatform og atomkraftværk, underskrives en separat teknisk aftale.

Grundlæggende teknisk parameter

MNS lavspænding tilbagetrækkelig switchgear

Beskyttelsesniveau

I tråd med IEC 529 og D i 40050 standarder

IP30: Fast protation for størrelse større end φ 2,5 mm

IP40: Fast protation for størrelse større end 1,0 mm φ

IP54: Beskyttelse mod støv og enhver retning af sprøjt

(Konsulter venligst producenten, når du bestiller IP54 -beskyttelsesniveau)

Skift kabinettype

1. Power Distribution Center Cabinet (PC): Det kan bruge EMAX, MT, 3WN, AH, ME Series Circuit Breaker.

2.Motor Control Center Cabinet (MCC): Det er samlet af skuffer i forskellige størrelser. Hovedkontakten for hvert kredsløb vedtager højkvalitets brudt plastikkonkrydsningsafbryder eller roterende belastningskontakt med sikring. Power Factor Automatic Compensation Cabinet (med manuel, automatisk og fjerntliggende effektfaktor kompensationsenhed)

Skematisk skematisk diagram

Et Power Distribution Center (PC) kabinet

MNS lavspænding tilbagetrækkelig switchgear

B Motor Control Center (MCC) kabinet

Kombinationstilstandsdiagram

Installationsdiagram
