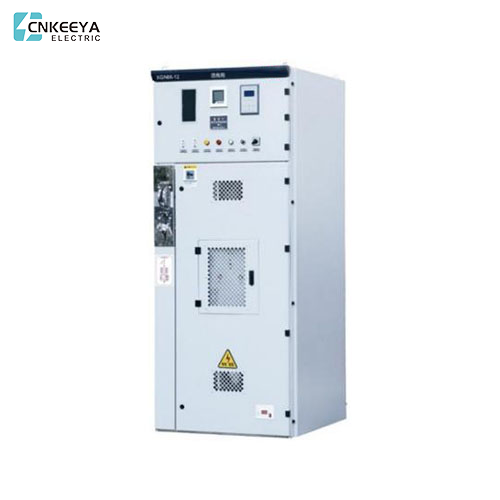

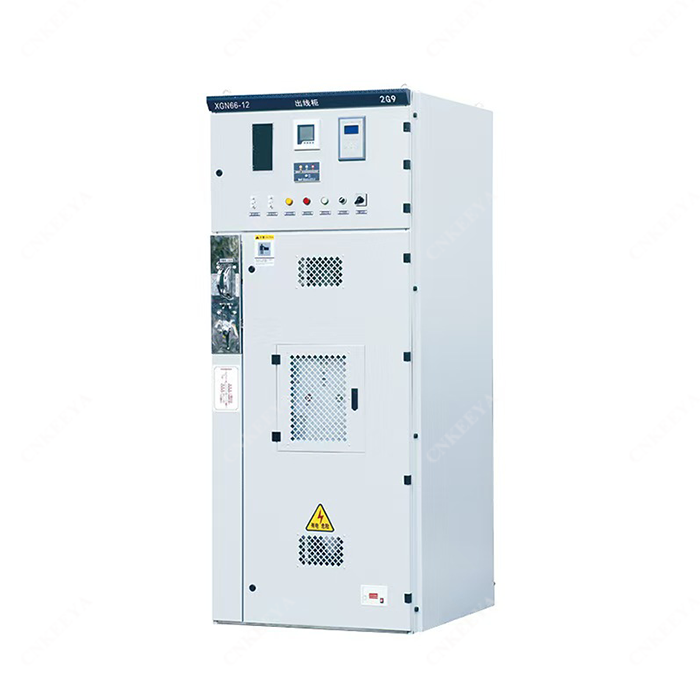

XGN66-12kV Box-type fast lukket koblingsudstyr

Inden for højkvalitets elektriske løsninger skiller Keeya, baseret i Kina, XGN66-12kV Box-type fast lukket koblingsudstyr sig ud som en velrenommeret leverandør, eksemplificeret ved deres avancerede XGN66-12KV koblingsudstyr. Konstrueret med præcision og overholdelse af strenge kvalitetsstandarder afspejler dette koblingsudstyr Keeyas forpligtelse til at dygtiggøre sig på området. XGN66-serien viser banebrydende teknologi og overlegent håndværk, hvilket gør den til et pålideligt valg til elektriske distributionssystemer. Som en nøglespiller i branchen bidrager Keeya fortsat til fremme af strøminfrastrukturen med deres avancerede koblingsudstyrsløsninger, der sikrer effektiv og pålidelig ydeevne i forskellige applikationer.

XGN66-12 bokstype Fast lukket koblingsudstyr (herefter benævnt et s koblingsudstyr) er velegnet til 3,6~12kV trefaset AC 50Hz-system, da det er enheden til at modtage og distribuere elektrisk energi, den bruges til hyppige driftssteder og til rekonstruktion af koblingsudstyr udstyret med olieafbryder. Bussystemet består af enkeltbussystem og enkeltbussektionssystem.

Servicetilstand

● Omgivelsestemperatur: maksimum +40°C, minimum -15°C;

● Højde: ikke mere end 1000m;

● Højde: ikke mere end 1000m;

● Relativ luftfugtighed: dagligt gennemsnit ikke mere end 95%, månedligt gennemsnit ikke mere end 90%;

● Jordskælvets styrke: 8 eller mindre;

● I stedet for ingen før- eller eksplosionsrisiko, ingen alvorlig forurening, ingen kemisk korrosion og ingen voldsomme vibrationer.

Teknisk parameter

Produktstruktur

● Skematisk diagram for koblingsudstyr (Figur 1)

● Koblingsudstyret er en boks-type fast struktur, og omskifterhuset er svejset af tynde plader og vinkeljern. Den øverste del af koblingsudstyrets bagside er hovedbusrummet, og toppen af ​​rummet er udstyret med en trykudløsningsanordning; den øverste del af fronten er et relærum, og den lille bus kan tilsluttes fra bunden af ​​rummet med et kabel. Den midterste og nederste del af koblingsanlægget er forbundet. Busrummet er elektrisk forbundet med den midterste og nederste del gennem GN30-drejeafbryderen; den midterste del er installeret med en vakuumafbryder, og den nederste del er installeret med en jordingsafbryder eller en udgangssideafbryder; den bagerste del er installeret med en strømtransformator, en spændingstransformator og en lynafleder. Det primære kabel udgår fra den nederste del af koblingsudstyrets bagside; En jordforbindelsesbus er anbragt i bunden af ​​koblingsanlægget, som løber gennem hele rækken af ​​koblingsanlæg; isolationsafbryderen og jordingskontakten betjenes forrest til venstre på koblingsudstyret.

● Koblingsudstyret vedtager den tilsvarende mekaniske låseanordning, låsestrukturen er enkel, betjeningen er bekvem, og Pve-forebyggelserne er pålidelige.

● Først efter at afbryderen faktisk er frakoblet, kan håndtaget trækkes ud fra "arbejdspositionen" og drejes til højre til "frakoblings"låsepositionen for at åbne og lukke afbryderkontakten, hvilket forhindrer åbning og lukning af afbryderkontakten i at blive belastet.

● Når afbryderen og den øvre og nedre isolering er i lukket tilstand, og håndtaget er i "arbejdsposition", kan den forreste koblingsdør ikke åbnes for at forhindre utilsigtet adgang til det strømførende rum.

● Når afbryderen og de øvre og nedre isoleringsafbrydere begge er i lukket tilstand, kan håndtaget ikke drejes til "Vedligeholdelse" eller "brudlås"-position for at undgå utilsigtet åbning af afbryderen. Når håndtaget er i "brudlås"-position, med kun at adskille den øvre og nedre isolation, kan afbryderen dog ikke lukkes af afbryderen, hvilket undgår den fejlagtige afbryder.

● Når den øvre og nedre isolation ikke er åbnet, kan jordingskontakten ikke lukkes, og håndtaget kan ikke drejes fra "frakobling og låsning"-position til "inspektions"-position, hvilket kan forhindre, at den strømførende jordledning bliver hægtet på. Bemærk: I henhold til forskellige koblingsudstyrsløsninger har nogle løsninger ikke den lavere isolation, eller den nederste isolation er erstattet af en jordingskontakt, og spærringen og forhindringerne kan opfylde kravene.

Installationsstørrelse og grunddiagram

● Se figur (2) for installationsfundamentet, fundamentkanalstålet rager 1-3 mm ud fra jorden, ujævnhederne pr. meter bør ikke overstige 1,5 mm, og den fulde længde bør ikke overstige 5 mm.

● Placer koblingsudstyret på fundamentet i rækkefølge og juster installationspositionen. Px det derefter med M12 bolte eller punktsvejsning, og spænd koblingsanlægget med M8 bolte.

● Efter adskillelse af dækpladen for at installere hovedbussen og primærkabler, skal kontaktfladen på terminalerne rengøres og belægges med neutral vaseline. Efter installationen skal du blokere det primære kabelhul.

● Forbind koblingsudstyrets indirekte jordskinne for at gøre det til én krop langs koblingsanlæggets arrangementretning. Kontroller, om jordforbindelsen mangler, om jordsløjfen er kontinuerlig, og jordingsmodstanden bør ikke være større end 10.

● Installer det sekundære kabel. Kablet indføres fra bunden af ​​forsiden af ​​koblingsudstyret, går ind i relærummet langs sidevæggen og bankes på klemrækken; efter installationen skal kabelhullet være blokeret.

● Ryd op for støv og snavs inde i koblingsudstyret.

Leveringsoplysninger

Fabrikanten skal levere følgende dokumenter og bilag ved levering:

● Forsendelsesliste;

● Produktkvalitetscertifikat og fabrikstestrapport;

● Brugervejledning;

● Relevante el-tegninger;

● Manual til hovedkomponenter;

● Nøgle til skabsdør, betjeningshåndtag og reservedele specificeret i kontrakten.

Skift skabs omridsstørrelse

Bestillingsinstruktion

● Diagram over primær ledningsløsning og arrangementsdiagram for primær ledningsløsning.

● Skematisk diagram for sekundært kredsløb, ledningsdiagram, terminal ledningsdiagram.

● Liste over primært og sekundært udstyr.

● Skift skabslayout og bus- og kabelbakkeplacering.

● Venligst forhandle med vores virksomhed for enhver speciel servicetilstand af reservedele og udstyr.
