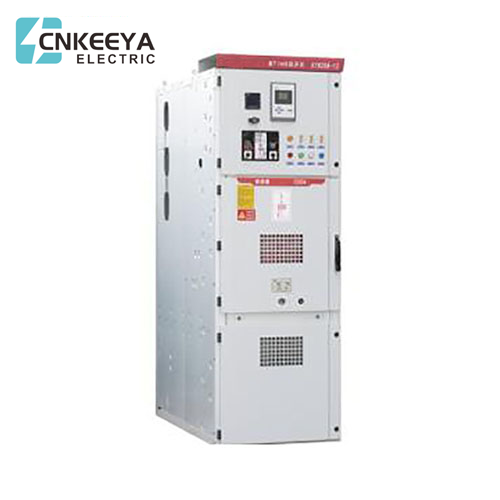

KYN28-12kV koblingsudstyr

Konstrueret med præcision og overholdelse af de høje kvalitetsstandarder, står KYN28-12kV Switchgear som et vidnesbyrd om CNKEEYA's ekspertise i at levere tilpasningsdygtige og pålidelige løsninger til forskellige elektriske applikationer. Med fokus på tilpasning sikrer CNKEEYA, at deres koblingsudstyr opfylder kundernes unikke specifikationer og krav, hvilket bidrager til modstandsdygtigheden og effektiviteten af ​​moderne elektriske systemer.

KYN28A-12 pansret aftageligt metal lukket koblingsudstyr er velegnet til 3. 6-12kV trefaset AC 50Hz elnet, som bruges til at modtage og distribuere elektrisk energi, samt til styring, overvågning og beskyttelse af kredsløbet. Det kan være til højspændingskoblings- og kontroludstyrsstandarder, GB3906 GB3906-2006 Vekselstrøms metalindkapslede koblingsudstyr og styreudstyr til mærkespænding over 3,6 kV og op til og med 40,5 kV DL 404 Bestillingstilstand højspændingsvekselstrøm. afbrydere, typeprøver og rutineprøver. Den har også en perfekt og pålidelig myrefejlfunktion.

servicetilstand

● Omgivende lufttemperatur: øvre grænse +40 ℃, nedre grænse -10 ℃;

● Relativ luftfugtighed: daglig gennemsnit ikke mere end 95%, månedlig gennemsnit ikke mere end 90%;

● Højde: 1000m og derunder;

● Jordskælvsintensitet: ikke mere end 8 grader;

● I stedet for ingen før- eller eksplosionsrisiko, ingen alvorlig forurening, ingen kemisk korrosion og ingen voldsomme vibrationer. For brug ud over de normale miljøforhold specificeret i GB3906, bør det forhandles mellem brugeren og producenten.

KYN28-12KV Switchgear funktion

KYN28A-12 pansret aftageligt AC metallukket koblingsudstyr (herefter benævnt koblingsudstyr) er et nyt produkt designet og udviklet af vores virksomhed på basis af at absorbere den avancerede produktionsteknologi i ind- og udland. Det kan erstatte forskellige gamle metalindkapslede koblingsanlæg, såsom KYN1-12, KYN2-12 og andre serieprodukter.

Produktet har følgende åbenlyse fordele:

● Indkapslingen af ​​produktet er fuldstændig bolt montage med høj mekanisk styrke, som effektivt sikrer, at produktet er pænt og smukt, skabslågen er sprøjtet med plastbelægning, med stærk slagfasthed og korrosionsbestandighedsevne. Beskyttelsesniveauet for kabinettet er IP4X (det kan ændres til jernplade i henhold til kundens behov).

●Switchen på dette produkt kan udstyres med VD4 vakuumafbryder produceret af ABB-firmaet og C3-serien Pxed belastningsafbryder, og kan også udstyres med en række indenlandske serier vakuumafbrydere (såsom VS1, VH1, VK, Zn28), som kan erstatte lignende udenlandske produkter.

● Ligegyldigt hvilken type afbryder, der vælges, kan luftisoleringsafstanden for blottede ledere garanteres at være større end 125 mm, og den sammensatte isolering kan være større end 60 mm. Dens afbrydere har de unikke fordele ved lang levetid, mindre vedligeholdelse og lille størrelse.

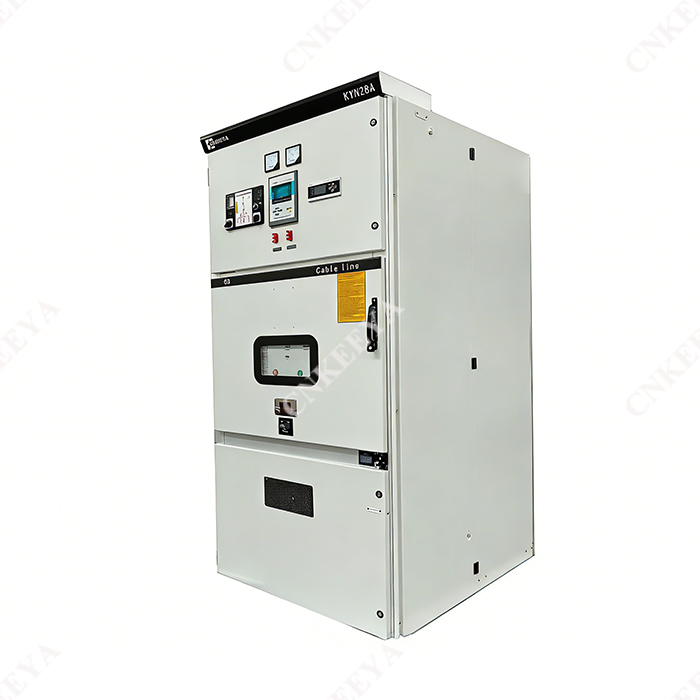

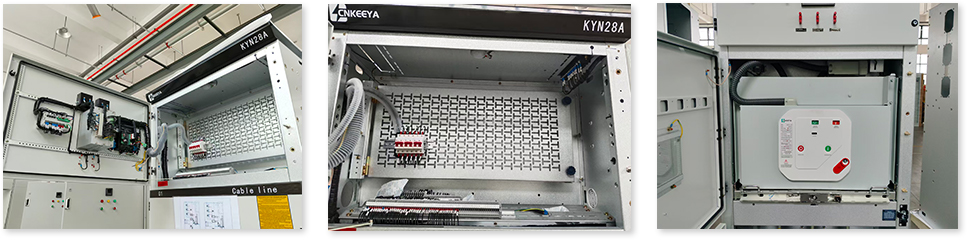

KYN28-12

Pansret aftageligt AC Metal-indkapslet koblingsudstyr

Koblingsudstyret er designet efter det metalindkapslede koblingsudstyr i GB3906-91. Se figur 1 for strukturbeskrivelsen af ​​koblingsskabet: koblingsskabet er sammensat af fast skabskrop og udtrækkelige dele (benævnt håndvogn). Kabinettet af kabinettet og skillepladen i hver funktionel enhed er forbundet med bolte. Beskyttelsesniveauet for koblingsanlægget er IP4X, og beskyttelsesniveauet for bryderrumsdøren er IP2X, når døren er åben. Afbryderskabet kan udstyres med vakuumafbryder håndvogn eller afbryder med fast belastning. Den har overhead indgående (udgående) linje, kabeludtag og anden funktionel løsning. Koblingsudstyret kan arrangeres i dobbeltskabe, nemlig ryg-til-ryg eller ansigt-til-ansigt dobbelt række arrangement.

Teknisk parameter

Koblingsteknisk parameter

Installation af koblingsudstyr

en. Overfør koblingsanlægget til et bestemt sted i henhold til tekniske krav og tegninger. Hvis der er en lang række koblingsanlæg (f.eks. mere end 10 koblingsanlæg), bør konsolideringsarbejdet starte fra midterpositionen.

b. Brug specifikke transportmidler såsom kraner eller gaffeltrucks. Rullebrækjern er strengt forbudt.

c. Tag afbryderhåndkærren ud af koblingsudstyret og opbevar den et andet sted til opbevaring.

d. Løsn holdeboltene foran busrummet og fjern den lodrette skilleplade 9.

e. Løsn holdeboltene på den vandrette skillevæg 19 under afbryderrummet, og fjern den vandrette skillevæg.

f. Løsn og fjern bundplade 16.

g. Fjern dækpladerne 1 og 2 fra kontrolledningspartiet på venstre side af koblingsudstyret. Fjern samtidig dækpladen på højre forreste styreledningsrille.

h. Installer koblingsudstyret et efter et på basis, inklusive de vandrette og lodrette aspekter, og installationsuregelmæssigheden af ​​koblingsudstyret må ikke overstige 2 mm.

I. Når koblingsanlægget er fuldstændig kombineret (splejset), kan det forbindes til basiskanalstålet med fundamentskruer eller svejses fast med basiskanalstålet ved elektrisk svejsning.

Skift skabs omridsstørrelse

KYN28-12

Bestillingsinstruktion

Angiv venligst ved bestilling:

● Hovedkredsløbsløsningsnummer, formål, enkeltlinjesystemdiagram, arrangementsdiagram og distributionsrumslayoutdiagram;

● Krav til kontrol, måling og beskyttelsesfunktioner af koblingsudstyr og andre låse- og automatiske enheder;

● Type, specifikation og mængde af elektriske komponenter i koblingsanlægget;

● Hvis busbakkeforbindelse er nødvendig mellem koblingsanlæg eller indgående linjeskab, skal specifikke data såsom nominel bæreevne for busbakke, spændvidde for busbakke og højde fra jorden leveres;

● Koblingsudstyr, der anvendes under særlige miljøforhold, bør angives ved bestilling.

● Andre særlige krav.
