Keeya står som en førende producent i den elektriske industri, der leverer omkostningseffektive løsninger såsom Box Type Fixed Metal-indkapslet Swithchgear. Kendt for vores forpligtelse til kvalitet til en lav pris, er Keeyas koblingsudstyr omhyggeligt konstrueret til pålidelighed og effektivitet i strømdistributionssystemer.

Model: XGN2-12KV Switchgear HXGN15-12KV Ring Main Unit Switchgear

Send forespørgsel

Produkt beskrivelse

Som producenter sikrer vores vægt på omkostningseffektivitet, at kunderne modtager produkter af høj kvalitet uden at gå på kompromis med deres budget. Box Type Fixed Metal-indkapslet Swithchgear fra Keeya eksemplificerer vores dedikation til at levere økonomiske, men robuste løsninger, hvilket gør det til et foretrukket valg for dem, der søger overkommelige og pålidelige koblingsudstyrsløsninger til forskellige applikationer.


HXGN15-12 box type Pxed metal lukket ring hovedenhed (ing hovedenhed for korte) er velegnet til strømsystem på AC 50Hz, 12kV t'er, der er meget udbredt i industriland, onde kabelring netværk og strømforsyning terminal. Specielt velegnet til små sekundære understationer, omstillingsstationer, distribution af byer, industri- og minevirksomheder, indkøbscentre, lufthavne, undergrundsbaner, vindkraftproduktion, hospitaler, stadioner, jernbaner og andre steder.


Servicetilstand

● Højde: ≤ 1000m (særlige krav kan noteres ved bestilling, i øjeblikket er der 6 grupper, der opererer i en højde af 5200m).

● Omgivelsestemperatur: -35℃ ~+45℃, maksimal daglig gennemsnitstemperaturforskel ≤ 25°C. Den gennemsnitlige daglige relative luftfugtighed må ikke overstige 95 %, og den gennemsnitlige månedlige relative luftfugtighed må ikke overstige 90 %.

● Seismisk kapacitet: 8 grader.

● I stedet for ingen alvorlige vibrationer og stød og ingen forudgående, kemisk korrosion eller eksplosionsfare.


Executive standard

● GB3906-2006 Vekselstrøms metalindkapslede koblings- og styreudstyr til mærkespænding over 3,6 kV og op til og med 40,5 kV

● IEC 60298 A.C.metalkapslet koblingsudstyr og styreudstyr til mærkespændinger over 1kV og op til og med 52 kV

● GB/T 11022-2011 Fælles specifikation for højspændingskoblings- og kontroludstyrsstandarder


Produktfunktion

Smukt og kompakt udseende, beskyttelsesniveauet af skallen er mere end IP3X efter montering af kabinettet.

● De øvre og nedre enheder er modulopbyggede og nemme at installere og vedligeholde.

● Skabsstativet vedtager nittet struktur for at sikre skabets styrke.

● Integreret lavspændingsrum til montering af sekundære komponenter og et udvideligt målerrum til montering af flere sekundære beskyttelsesenheder. Trykaflastningskanaler til installation er tilgængelige.

● Den anvender SF6 gasisoleret vedligeholdelsesfri belastningskontakt med god økonomisk effektivitet og pålidelighed. Nem at betjene.

● Med en komplet præ-forebyggende låseanordning, høj installationsydelse.

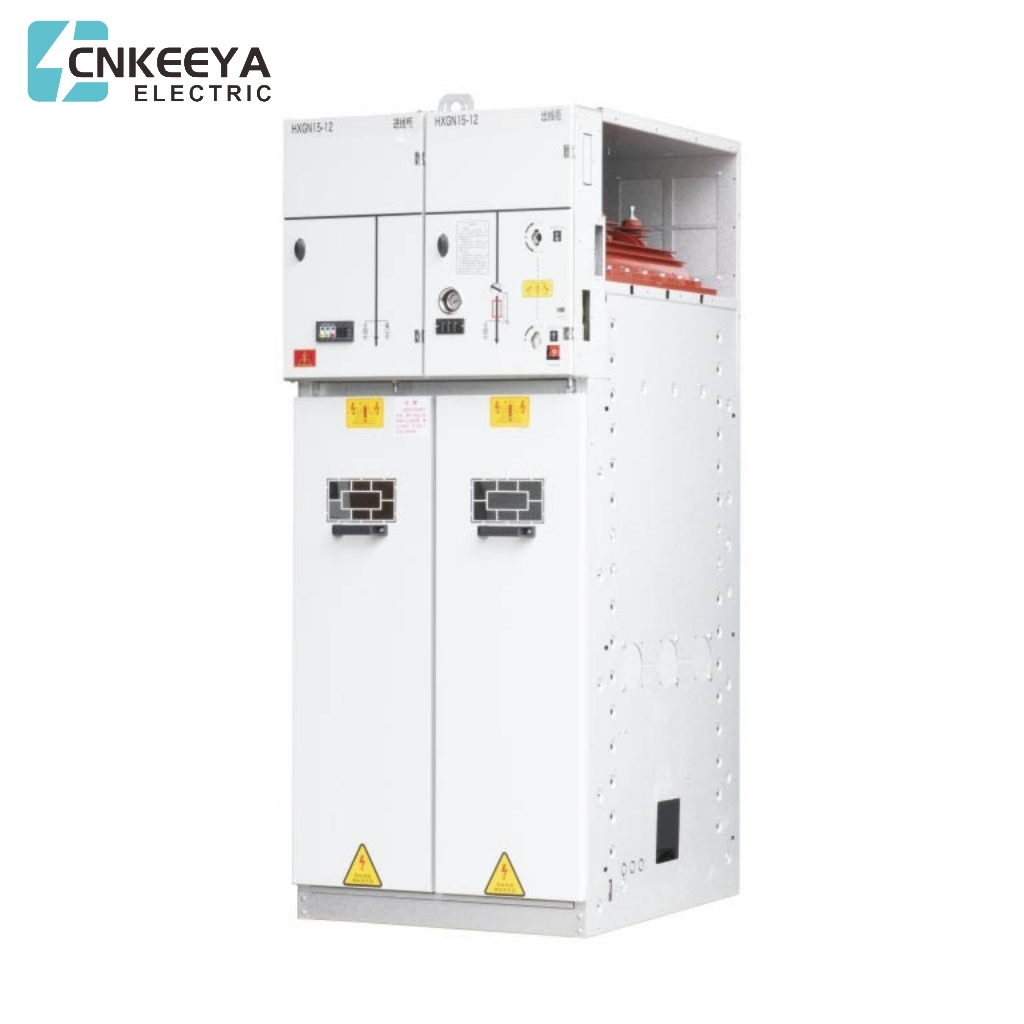

HXGN15-12

Box-type fast metal-indkapslet koblingsudstyr

Produktstruktur

● Den overordnede struktur

● Ringens hovedenhed er sammensat af busrum, belastningsafbryder (eller afbryderrum), kabelrum, betjeningsmaskineri, sammenlåsningsmekanisme og lavspændingskontrolrum samt måle- eller målekredsløb. Hvert rum er adskilt af stålplader for at undgå fejl til det tilstødende rum.

● Busrum

Busrummet er indrettet på den øverste del af koblingsanlægget, hvor hovedbussen er koblet sammen og kører gennem hele rækken af ​​koblingsanlæg. Bussen er placeret vandret og kan nemt udvides.

● Hovedafbryderrum

a. Belastningsafbryderrum: Der er en belastningsafbryder i koblingsrummet. Belastningskontaktens skal er lavet af epoxyharpiks, fyldt med SF6-gas som lysbuesluknings- og isoleringsmiddel. Ved den forreste ende af betjeningsakslen er der er to gennemsigtige varmpresser støbt plast endehætte, gennem hvilke tilstanden af ​​kontakten kan observeres. SF6 gasdensitetsmåler eller gasdensitetsmåler med alarmkontakt kan installeres i omskifterrummet i henhold til kundens krav

b. Afbryderrum: Afbryderrummet er placeret i midten af ​​koblingsanlægget, som kan udstyres med specielle vakuumafbrydere eller SF6-afbrydere alt efter kundens behov. Dets brydekapacitet kan opfylde de normale koblings- og filialnetværksdrift og bryde elektrisk strøm af kortslutninger etc. under særlige omstændigheder. Vakuumafbrydere er særligt velegnede til hyppige netværkssystemer. Afbryderen er udstyret med en fjederbetjeningsmekanisme med genlukkefunktion, pålidelig handling og lang levetid.

● Kabelrum

Kabelrummet bruges hovedsageligt til tilslutning af kabler, således at enkeltleder- eller trelederkabler kan forbindes med de enkleste uskærmede kabellogs. Samtidig er der god plads til lynafledere, strømtransformere og nederste jordingskontakter. I henhold til standarddesignet har koblingsdøren et observationsvindue og en sikkerhedslåseanordning, og kabelrummets bundplade er udstyret med et tætningsdæksel og en kabelklemme med et beslag i en passende størrelse. Fordørsrammen på kabelrummets bundplade kan fjernes for at lette kabelinstallationen.

● Betjeningsmekanisme, låsemekanisme og lavspændingskontrolrum Lavspændingskammeret med interlock fungerer også som kontrolpanel. Lavspændingsrummet er udstyret med en fjederbetjeningsmekanisme med positionsindikator og en mekanisk spærreanordning. Den kan også udstyres med hjælpekontakter, udløsespoler, nødudløsningsmekanismer, kapacitive strømførende displayenheder, nøglelåse og elektriske betjeningsenheder. Samtidig kan lavspændingsrummet Pladsen også bruges til at installere styrekredsløb, optageinstrumenter og beskyttelsesrelæer. Det 750 mm brede koblingsudstyr er udstyret med to identiske lavspændingsrum, som kan udstyres med mere tilbehør.


Teknisk parameter

Ingen.

Vare

enhed

Værdi

1

Nominel spænding

kV

12

2

Nominel frekvens

Hz

50

3

Nominel strøm af hovedbus/maks. nominel strøm fra brug

A

630, 125

4

Nominel kort tid modstå hovedstrøm

kredsløb og jordkredsløb

kA/S

20, 3

5

Nominel topmodstandsstrøm i hovedkredsløbet

og jordkredsløb

kA

50

6

Nominel kortslutning, der gør strøm af hovedkredsløb og jordkredsløb

kA

50

7

Belastningskontakt fuld kapacitet brydetid

tid

100

8

Brug af afbrydelsesstrøm

kA

31,5, 40

9

Nominel brudstrøm med lukket ring

A

630

10

Nominel overførselsstrøm

A

1600

11

Mekanisk liv

tid

2000

12

1 min strømfrekvens modstår spænding(spids) fasefase, fase-jord/isoleringsafstand

kV

42, 48

13

Lynimpuls modstår spænding(spids)fase-fase fase-jord/isoleringsafstand

kV

75, 85

14

1 min strømfrekvens modstår spænding af sekundært kredsløb

kV

2

15

Beskyttelsesniveau


IP3X


Konturstørrelse

Højde H(mm)

Størrelse

Gældende rækkevidde

1400

Gælder for enkeltlederkabel

1600

Gælder for enkeltlederkabel

1800

Gælder for trelederkabel


Bredde W(mm)

375

Fjord og stikkontakt

500


750


Dybde D(mm)

918



Strukturdiagram

1. Betjeningsmekanisme

2. Belastningskontakt

3. Kabinet krop

4. Instrumentrum

5. SF6 voltmeter

6. Højspændingsindikation

7. Sikring

8. Sænk jordingskontakten


Bestillingsinstruktion

Angiv venligst ved bestilling:

● Følgende tekniske data skal angives ved bestilling;

● Hovedledningsløsningsnummer, formål og enkelt-line systemtegning, nominel spænding, nominel strøm, nominel kortslutningsstrøm, tegning af distributionsrumslayout og tegning af koblingsskabsarrangement osv.;

● Krav til styre-, måle- og beskyttelsesfunktioner for koblingsudstyret, samt krav og skemaer til andre låse- og automatiske enheder; Model, specifikation og mængde af de vigtigste elektriske komponenter i koblingsudstyret;

● Når koblingsudstyret bruges under særlige miljøforhold, skal det specificeres ved bestilling;

● Andre særlige krav skal forklares og forhandles detaljeret skriftligt inden bestilling.


Produkt oversigt

Forøg kapaciteten af ​​hovedtransformatoren og forbedre transformatorstationens strømforsyningskapacitet.

Forbedre kraftoverførselskapaciteten af ​​fordelingsledninger og reducere antallet af distributionsledninger.

Forøg strømforsyningsradius for mellemspændingsledninger.

Forbedre strømforsyningskvaliteten af ​​mellemspændingsnet.

Reducer strømtabet i mellemspændingsnet.

Spar ikke-jernholdige metaller og jordressourcer.


Model og mening


Servicetilstand

● Højde: ≤1000m Omgivelsestemperatur: maksimal omgivelsestemperatur +40 ℃, minimum omgivende temperatur -35 ℃, maksimal daglig temperaturforskel 25 ℃;

● Relativ luftfugtighed: daglig gennemsnitlig relativ luftfugtighed ≤95%, månedlig gennemsnitlig relativ luftfugtighed ≤90%;

● Seismisk intensitet: 8 grader;

Systemets nominelle frekvens: 50HZ;

Årlig lækagerate af SF6: ≤0,1%;

Kapslingsbeskyttelsesgrad: IP3X;

● Bemærk: Når du bestiller dette produkt ud over ovenstående betingelser, bedes du kontakte vores virksomhed.


Executive standard

● GB/T156 Standardspændinger

● GB 311.1 Isoleringskoordinering - Del 1: Definitioner, principper og regler;

● GB 38043.6kV~40.5kV Højspændingsvekselstrømkontakter til nominel spænding over 3.6kV og mindre end 40.5kV GB 3906 Vekselstrøms metalindkapslede koblings- og kontroludstyr til mærkespændinger over 3,6 kV og op til og med 40,5 kV;

● GB/T 11022 Fælles specifikationer for højspændingskoblings- og kontroludstyr standarder;

● GB/T 12.022 Svovlhexafiuorid til industriel brug;

● GB16926 Højspændings vekselstrøm afbryder-sikring kombinationer;

● DL/T 404 Indendørs AC højspændingsafbryderpanel Fuldt metal lukket ring hovedenhed


Teknisk parameter

Ingen.

Navn

Enhed

Lad koblingsskab

Afbryder-sikring kombinationsskab

1

Nominel spænding

kV

24

2

Nominel frekvens

Hz

50

3

Nominel strøm

A

630

125

4

Nominel belastningsbrudstrøm

A

630

125

5

(3s) Nominel korttidsmodstandsstrøm (effektiv)(3s)

kA

20

6

Nominel topmodstandsstrøm

kA

50

7

Brydestrøm med lukket sløjfe

A

630

8

Maksimal overførselsstrøm

A


31.5

9

Fremadrettet kortslutningsbrud sikringsstrøm (effektiv)

kA


1400

10

2s kort tid modstå strøm af jordforbindelse

kA

20

11

Nominelle strømbrudtider

Tid

≥100

12

Mekanisk liv

Belastningskontakt

≥2000

Jordingskontakt

≥2000

13

Årlig lækagerate for SF6-gas

Årlig lækagerate for SF6-gas

%

≤0,1






14

Nominel korttidseffektfrekvens modstår spænding (effektiv)

På tværs af isolationsafstand

kV

64(79)

Afbryderåbningsafstand

kV

64(79)

Fase til fase, fase til jord

kV

50(65)

nominel lyn-mpulsmodstandsspænding (peak)

På tværs af isolationsafstand

kV

110(145)

Afbryderåbningsafstand

kV

110(145)

Fase til fase, fase til jord

kV

95(125)

15

Grænse for temperaturstigning

K

Ifølge GB/T11022

16

Betjeningsmekanisme


Manuel eller elektrisk plus manuel

17

Driftsspænding

V

anbefalet DC110, valgfri DC24 eller DC48 AC220

18

Krybeafstand af isoleringsdele i skab

mm/kV

≥20(24kV)220(beregnet som pr.24kV)

19

Kapslingsbeskyttelsesgrad


IP3X

20

Fri luftafstand fra den blotte leder (fase til jord og fase til fase)

mm

≥180

21

Nominel kabelopladningsbrudstrøm

A

25

22

Skifteinduktansstrøm på ubelastet transformer

A

0~15A

23

Åbning og lukning asynkron

Frk

<5

24

Hovedkredsløbsmodstand (ekskl. sikring)

<140

Bemærk: Den nominelle strøm af afbryder-sikringskombinationen bruges til det komplette kombinerede apparat af belastningsafbryderen og den valgte sikring. Dataene uden for beslagene refererer til det neutrale jordingssystem gennem lav modstand, og dataene inde i beslagene refererer til neutralpunktets jordforbindelse eller ujordede system gennem lysbueundertrykkelsesspole.


Fuldt metal lukket ring hovedenhed

Konturstørrelse


Skitsdiagram af indgående (udgående) linieskab

Formål med koblingsskab

Kabinets bredde (mm)

Kabinet dybde (mm)

Skabshøjde (mm)

Indkommende skab

750

1020

1900

Udgående skab

500

1020

1900

skab

500

1020

1900

Buscouple skab

500

1020

1900

Vice bus parskab

500

1020

1900

Bus overgangsskab

500

1020

1900

Måling skab

1120

1020

1900

Bemærk:

1. Den nominelle dybde af koblingsskabet inkluderer alle yderkanter af dørpanelet (eksklusive de konvekse elementer, låse, stifter og de konvekse dele af dørpanelet)

2. Den nominelle højde af omskifterskabet, inklusive alle de ydre kanter af hovedet (eksklusive konvekse ringe)
