Hvorfor bliver en 24kV solid isoleret ringhovedenhed det foretrukne valg til moderne strømdistribution

Efterhånden som strømdistributionsnetværk fortsætter med at udvikle sig i retning af højere sikkerhed, lavere vedligeholdelse og større miljømæssig bæredygtighed24kV Solid Isoleret Ring Hovedenheder blevet en stadig mere populær løsning til forsyningsselskaber, vedvarende energiprojekter, industrianlæg og kommercielle bygninger. I denne artikel forklarer vi, hvordan dette innovative koblingsudstyr adskiller sig fra konventionelle gasisolerede systemer, udforsker dets arbejdsprincipper, tekniske fordele, anvendelsesscenarier og købsovervejelser og demonstrerer hvorforCNKEEYAleverer pålidelige mellemspændingsdistributionsløsninger til kunder over hele verden.

Indhold

• Indledning
• Hvad er en 24kV solid isoleret ringhovedenhed?
• Store fordele ved solidt isolerede RMU'er
• Hvordan virker det?
• Fortsæt med at læse

Indledning

Efterspørgslen efter sikrere og grønnere elektrisk infrastruktur har fremskyndet vedtagelsen af24kV Solid Isoleret Ring Hovedenhedpå tværs af moderne distributionsnetværk. Som en erfaren producent af mellemspændingsudstyr,CNKEEYAleverer avancerede solidt isolerede koblingsudstyrsløsninger designet til at forbedre driftssikkerheden og samtidig reducere miljøpåvirkningen. Sammenlignet med traditionelt SF₆ gasisoleret udstyr tilbyder solid isoleret teknologi øget sikkerhed, forenklet vedligeholdelse og fremragende langsigtet ydeevne, hvilket gør det til et ideelt valg til forsyningsselskaber, industrianlæg, vedvarende energistationer, lufthavne, jernbanetransitsystemer og smart city-projekter.

Uanset om et projekt involverer opgradering af et aldrende elnet eller konstruktion af et helt nyt elektrisk distributionssystem, har valg af den passende ringhovedenhed direkte indflydelse på driftseffektiviteten, vedligeholdelsesomkostningerne, udstyrets levetid og netværkets pålidelighed. Forståelse af de tekniske egenskaber ved solidt isoleret koblingsudstyr gør det muligt for ingeniører og indkøbsledere at træffe informerede investeringsbeslutninger.

Hvad er en 24kV solid isoleret ringhovedenhed?

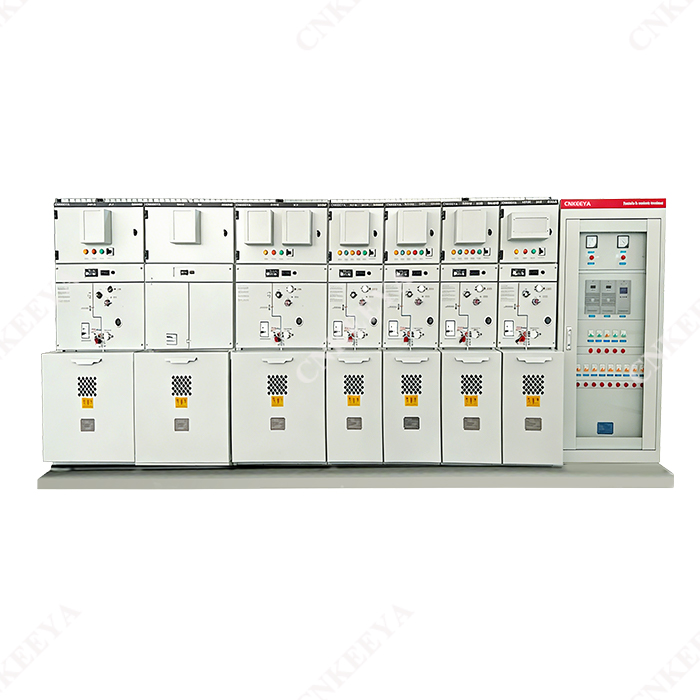

A 24kV Solid Isoleret Ring Hovedenhed(RMU) er en kompakt mellemspændingskoblingskonstruktion designet til sekundære strømdistributionsnetværk, der opererer op til 24 kilovolt. I stedet for at stole på SF₆-gas som det primære isoleringsmedium, bruger den avancerede solide dielektriske materialer til at isolere strømførende komponenter sikkert.

RMU'en integrerer flere funktionelle enheder i et kompakt kabinet, herunder:

• Belastningsafbrydere
• Strømafbrydere
• Vakuumafbrydere
• Jordingskontakter
• Samleskinner
• Beskyttelsesrelæer
• Kabelforbindelsesrum

Fordi alle strømførende ledere er indkapslet i højtydende solide isoleringsmaterialer, bliver udstyret meget modstandsdygtigt over for støv, fugt, kondens, forurening og eksterne miljøpåvirkninger. Denne konstruktion forbedrer driftsstabiliteten markant selv under krævende installationsforhold.

I modsætning til konventionelt luftisoleret koblingsudstyr kræver solidt isolerede RMU'er meget mindre installationsplads, samtidig med at de tilbyder højere driftssikkerhed. Sammenlignet med SF₆-gasisolerede systemer eliminerer de risici for drivhusgaslækage og forenkler overholdelse af miljøkrav gennem hele udstyrets livscyklus.

Store fordele ved solidt isolerede RMU'er

Et stigende antal forsyningsselskaber og industrielle brugere erstatter traditionelt koblingsudstyr med solidt isolerede alternativer på grund af flere overbevisende fordele.

1. Miljøvenligt design

En af de væsentligste fordele er elimineringen af ​​svovlhexafluorid (SF₆), en drivhusgas med et ekstremt højt globalt opvarmningspotentiale. Ved at erstatte gasisolering med faste dielektriske materialer, understøtter udstyret bæredygtig strøminfrastruktur og hjælper organisationer med at overholde stadig strengere miljøbestemmelser.

2. Højere driftssikkerhed

Solid isolering indkapsler fuldt ud strømførende ledere, hvilket minimerer muligheden for utilsigtet kontakt, overslag eller isolationsfejl. Operatører nyder godt af forbedret personlig sikkerhed under omskiftning og vedligeholdelse.

3. Fremragende modstandsdygtighed over for barske miljøer

Solid isolerede RMU'er opretholder fremragende elektrisk ydeevne på steder, der er udsat for:

• Høj luftfugtighed
• Salt spray
• Kraftig industriel forurening
• Støvophobning
• Høj højde
• Hyppige temperaturudsving

Denne miljøtilpasningsevne reducerer markant uventede udfald forårsaget af isolationsforringelse.

4. Kompakt installationsfodaftryk

Bystationer, underjordiske distributionsrum, kommercielle bygninger og vedvarende energistationer har ofte begrænset installationsplads. Det kompakte strukturelle design gør det muligt for ingeniører at maksimere det tilgængelige gulvareal og samtidig opretholde sikker driftsafstand.

5. Reducerede vedligeholdelseskrav

Fordi der ikke er nogen gastryksovervågning, lækageinspektion eller gaspåfyldning, bliver vedligeholdelsesaktiviteterne betydeligt enklere. Dette udmønter sig i lavere livscyklusomkostninger og reduceret nedetid i hele udstyrets levetid.

Hvordan virker en 24kV solid isoleret ringhovedenhed?

Selvom isoleringsteknologien adskiller sig fra konventionelt gasisoleret udstyr, er driftsprincippet stadig velkendt for mellemspændingsingeniører.

Indgående elektrisk strøm kommer ind i RMU'en gennem indgående fødere, før den når det interne samleskinnesystem. Afhængigt af netværkets driftsforhold leder omskiftningsenheder elektrisk energi mod udgående feedere, mens beskyttelsesenheder kontinuerligt overvåger kredsløbstilstande.

Hvis der opstår unormale situationer såsom overbelastninger, kortslutninger eller jordfejl, aktiverer beskyttelsesrelæer øjeblikkeligt vakuumafbryderen, isolerer den fejlbehæftede sektion og minimerer serviceafbrydelse til upåvirkede dele af distributionsnettet.

Solid dielektrisk isolering omgiver permanent spændingsførende ledere, hvilket sikrer elektrisk isolering uden at være afhængig af isoleringsgas under tryk. Resultatet er stabil dielektrisk ydeevne, fremragende isoleringspålidelighed og minimal vedligeholdelse i hele udstyrets driftslevetid.

Derudover kan moderne intelligente RMU'er integrere digitale overvågningssystemer, der er i stand til at indsamle driftsdata i realtid, hvilket muliggør forudsigelige vedligeholdelsesstrategier og understøtter udviklingen af ​​smart grid-infrastruktur.

Teknisk struktursammenligning af 24kV solidt isoleret RMU vs traditionelle systemer

At forstå de strukturelle forskelle mellem isoleringsteknologier hjælper ingeniører med at vælge den rigtige løsning til specifikke distributionsscenarier. De24kV Solid Isoleret Ring Hovedenhedtilbyder en fundamentalt anderledes tilgang sammenlignet med luftisolerede og SF₆ gasisolerede systemer.

Kernekomponenter af solidt isoleret RMU

En højtydende RMU er bygget af flere integrerede funktionsmoduler, der hver især er designet til pålidelighed og driftssikkerhed.

Vakuum afbryderenhed

Vakuumafbryderen, der er ansvarlig for at afbryde fejlstrømme, sikrer lysbueslukning i et forseglet miljø, hvilket giver stabil og pålidelig koblingsydelse selv under høje belastningsforhold.

Load Break Switch Unit

Denne komponent muliggør sikker omskiftning af normale belastningsstrømme, hvilket gør det muligt for operatører at omkonfigurere distributionsnetværk uden at afbryde forsyningsstabiliteten.

Feeder beskyttelsessystem

Avancerede beskyttelsesrelæer registrerer unormale elektriske forhold såsom overstrøm, kortslutninger og jordfejl, hvilket udløser øjeblikkelig isolation af berørte kredsløb.

Samling af samleskinne

Det interne samleskinnesystem distribuerer elektrisk energi på tværs af flere udgående feedere, mens det opretholder ensartet ledningsevne og minimalt energitab.

Ydelsesfordele i applikationer fra den virkelige verden

I praktiske installationsscenarier viser solidt isolerede RMU'er betydelige fordele med hensyn til pålidelighed og livscyklusomkostningseffektivitet.

• Reduceret udfaldsfrekvens i bydistributionsnet
• Stabil drift i kystnære miljøer og miljøer med høj luftfugtighed
• Lavere livscyklusvedligeholdelsesomkostninger for forsyningsselskaber
• Forbedret sikkerhed for operatører i lukkede transformerstationer
• Højere systempålidelighed ved integration af vedvarende energi

For eksempel i sol- og vindkraftværker, hvor miljøpåvirkningen er alvorlig, og vedligeholdelsesadgangen er begrænset, giver solid isoleret teknologi en stabil og vedligeholdelsesfri koblingsløsning, der sikrer uafbrudt strømtilførsel til nettet.

Vigtige tekniske designfunktioner

Moderne RMU'er udviklet af producenter somCNKEEYAinkorporerer avancerede tekniske principper for at sikre overlegen ydeevne og langsigtet holdbarhed.

• Fuldt forseglet isoleringsstruktur forhindrer ekstern forurening
• Modulært design til fleksibel systemudvidelse
• Integrerede beskyttelses- og automatiseringssystemer
• Kompositmaterialer med høj dielektrisk styrke
• Buebestandig konstruktion for øget operatørsikkerhed

Disse funktioner sikrer tilsammen stabil drift i komplekse distributionsmiljøer, hvilket gør udstyret velegnet til både bymæssige og industrielle applikationer.

Typiske anvendelser af 24kV solid isoleret ringhovedenhed

De24kV Solid Isoleret Ring Hovedenheder meget brugt på tværs af flere industrier på grund af dets kompakte design, høje sikkerhedsniveau og stærke miljøtilpasningsevne. Producenter som f.eksCNKEEYAdesign disse systemer til at opfylde kravene fra moderne intelligente strømdistributionsnetværk.

• Urban Power Distribution Networks:Sikrer pålidelig elforsyning i tætbefolkede byer, hvor pladsen er begrænset.
• Industrielle faciliteter:Giver stabil strømfordeling til produktionsanlæg, kemiske fabrikker og tungindustrizoner.
• Anlæg til vedvarende energi:Ideel til solcelleparker og vindkraftværker, der kræver lavt vedligeholdelsesbehov.
• Transportinfrastruktur:Anvendes i lufthavne, metrosystemer, jernbaner og tunneler for sikker og stabil strømstyring.
• Kommercielle bygninger:Understøtter indkøbscentre, hospitaler, datacentre og højhuse med konstant strømbehov.
• Smart Grid-projekter:Integreres med digitale overvågningssystemer til intelligent energistyring.

Best Practices for installation og drift

For at sikre langsigtet pålidelighed og sikker drift af et solidt isoleret RMU-system skal korrekte installations- og driftsprocedurer følges.

1. Korrekt forberedelse af stedet

Installationsmiljøet skal være rent, tørt og fri for ætsende gasser. Selvom solid isolering er meget modstandsdygtig over for forurening, forbedrer korrekte installationsforhold den langsigtede ydeevne.

2. Korrekt kabelterminering

Der skal bruges kabeltilbehør af høj kvalitet for at sikre stabile elektriske forbindelser og minimere risikoen for delvis afladning.

3. Rutinemæssig inspektionsstrategi

Selvom vedligeholdelseskravene er minimale, anbefales periodisk inspektion af mekanisk drift, beskyttelsessystemer og eksterne indkapslinger.

4. Elektrisk test før idriftsættelse

Før systemet aktiveres, skal isolationsmodstandstest, funktionskoblingstest og verifikation af relæbeskyttelse udføres.

5. Miljøovervågning

I kritiske installationer såsom datacentre eller industrianlæg hjælper temperatur- og fugtovervågning med at opretholde optimale driftsforhold.

Udvælgelsesvejledning for købere og ingeniører

At vælge det rigtige24kV Solid Isoleret Ring Hovedenhedkræver omhyggelig evaluering af systemkrav og miljøforhold.

• Krav til nominel spænding og strøm
• Kortslutningsbrudkapacitet
• Antal udgående foderautomater
• Miljøforhold (fugtighed, forureningsniveau, højde)
• Der er plads til installation
• Integration med smart grid eller automationssystemer

Samarbejde med en pålidelig producent som f.eksCNKEEYAsikrer, at den valgte løsning lever op til både tekniske specifikationer og langsigtede driftsforventninger.

Hvorfor Solid Isolated Technology er fremtiden

Den globale energisektor er i hastig omstilling mod sikrere, grønnere og mere intelligent infrastruktur. Solid isoleret koblingsudstyrsteknologi passer perfekt til denne transformation.

I modsætning til SF₆-baserede systemer eliminerer det drivhusgasproblemer, samtidig med at det forbedrer operatørsikkerheden og reducerer vedligeholdelsesomkostningerne for livscyklussen. Efterhånden som udviklingen af ​​smart grid accelererer, fortsætter efterspørgslen efter kompakt, digitalt kompatibelt koblingsudstyr med at stige.

Dette positionerer24kV Solid Isoleret Ring Hovedenhedsom en fremtidsklar løsning til moderne elektriske distributionsnetværk verden over.

Ofte stillede spørgsmål (FAQ)

Hvad bruges en 24kV solid isoleret ringhovedenhed til?

Det bruges i mellemspændingsstrømdistributionssystemer til at kontrollere, beskytte og isolere elektriske kredsløb i bynet, industrianlæg og vedvarende energiprojekter.

Hvordan adskiller solid isolering sig fra SF₆-gasisolering?

Solid isolering bruger epoxy eller kompositmaterialer til at isolere ledere, mens SF₆-systemer er afhængige af trykgas. Solid isolering eliminerer drivhusgasemissioner og reducerer vedligeholdelseskrav.

Er en solid isoleret RMU sikker til byinstallation?

Ja. Dens fuldt lukkede design forhindrer utilsigtet kontakt med strømførende dele og fungerer pålideligt selv i kompakte underjordiske eller indendørs transformerstationer.

Hvad er levetiden for en 24kV solid isoleret ringhovedenhed?

Typisk kan den fungere pålideligt i 20-30 år afhængig af miljøforhold og belastningsprofiler.

Kræver det hyppig vedligeholdelse?

Nej. En af dens vigtigste fordele er lav vedligeholdelse, da der ikke er behov for gasovervågning eller genopfyldning.

Kan det integreres i smart grid-systemer?

Ja. Moderne designs understøtter digital overvågning, fjernbetjening og intelligent fejldetektion til smart grid-applikationer.

Konklusion

De24kV Solid Isoleret Ring Hovedenhedrepræsenterer et stort skridt fremad inden for mellemspændingsdistributionsteknologi. Med sit miljøvenlige design, kompakte struktur, høje sikkerhedsniveau og lange levetid er det hurtigt ved at blive den foretrukne løsning til moderne strømnetværk.

Ved at eliminere SF₆-gas og anvende solid dielektrisk isolering forbedrer denne teknologi ikke kun driftssikkerheden, men understøtter også globale bæredygtighedsmål. Fra byinfrastruktur til vedvarende energisystemer gør dens alsidighed det til en nøglekomponent i næste generations elektriske distribution.
