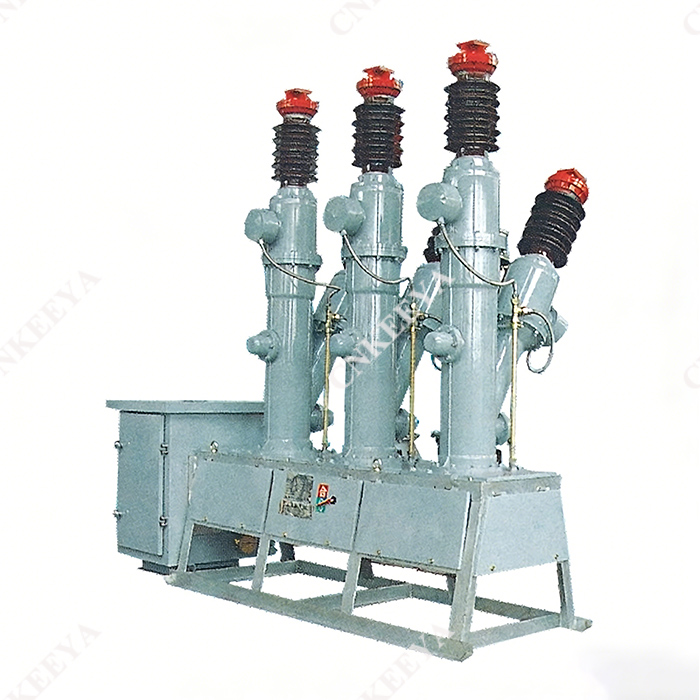

LW8(A)-40.5 udendørs højspændings svovlhexafluorid afbryder

 Oversigt

 LW8(A)-40.5 Udendørs højspændings svovlhexafluorid-kredsløbsafbryder er et trefaset AC 50Hz udendørs højspændingsapparat, som bruger SF6-gas som lysbuesluknings- og isoleringsmedium, vedtager en lysbueslukningsstruktur af tryktype og har stærk brydeevne. Den kan bruges i vid udstrækning i strømsystemer med en nominel spænding på 40,5 kV som en transformerstation, kraftværksåbning og -lukning af mærkestrøm, kortslutningsstrøm og kan bruges som en forbindelsesafbryder og kondensatorbank. Den interne strømtransformator er til måling og beskyttelsesformål og er et opgraderet produkt af afbryderen.

 Strukturelle egenskaber

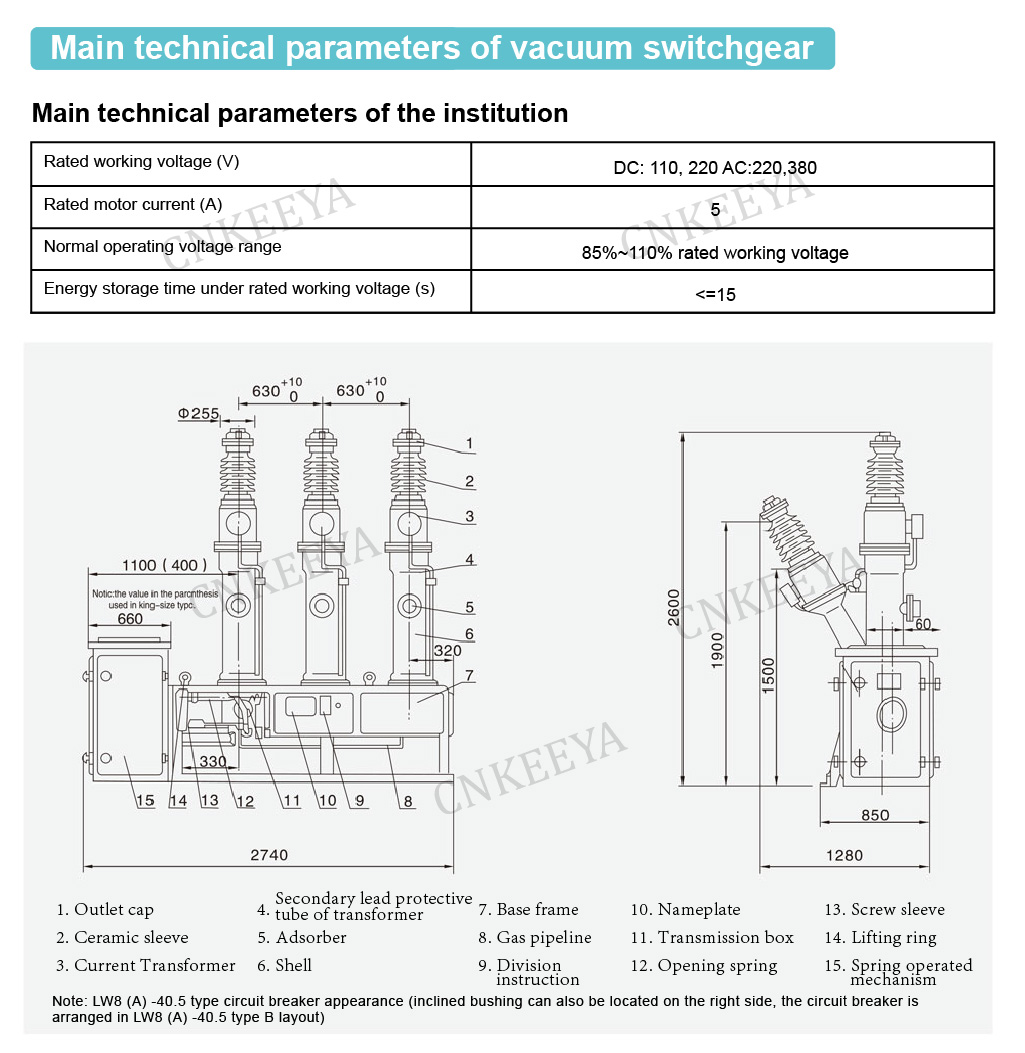

 Afbryderen er en udendørs lille gulvtankkonstruktion, udstyret med CT14 fjederbetjent mekanisme; Mekanismen er installeret i forbindelse med hoveddelen, med enkel installation, bekvem fejlfinding, pålidelig drift og egnet til hyppig drift; Institutionen har en levetid på over 3000 gange;

 Ved at anvende en trykluftbueslukningsstruktur er brydekapaciteten særlig stærk, med en kumulativ brydning på 12 gange ved 40kA, hvilket sætter rekord for den højeste i Kina;

 Pålidelig tætningsydelse. Ved hjælp af tætningspakninger vedtager den dynamiske tætning en "V"-formet tætningsring med fjedertrykkompensationsstruktur, og transformatorens sekundære ledningsplade leveres af et joint venture for at sikre en årlig luftlækagerate på mindre end 0,5 %;

 Den interne strømtransformator er lavet af mikrokrystallinsk legering med høj magnetisk permeabilitet, med et nøjagtighedsniveau på 0,2 eller 0,2 sekunder. I henhold til brugerbehov kan 12 transformere tilsluttes. Velegnet til en 50 kilometer lang aflastet linie uden genantændelse.
