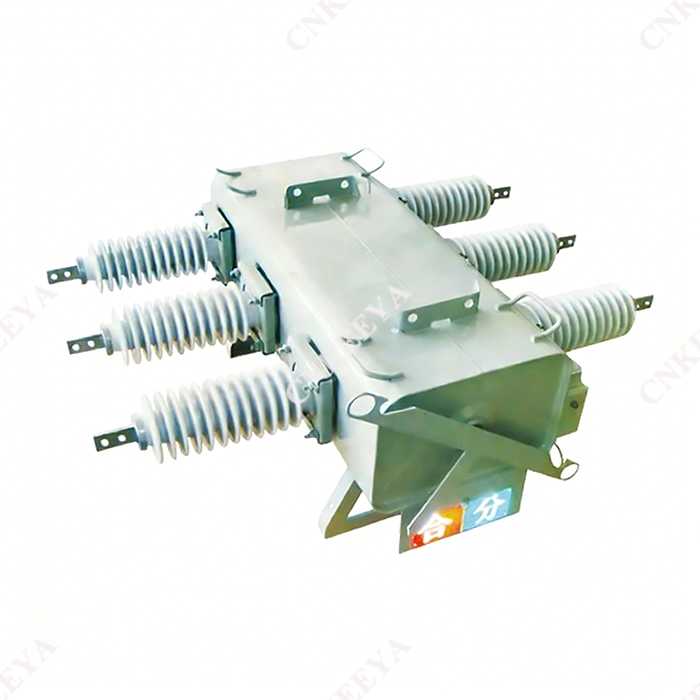

LW□-12 primær og sekundær integreret SF₆ afbryder

 Vigtigste strukturelle træk

 LW□-12 Primær og sekundær integreret SF₆-kredsløbsafbryder, som bruger den magnetiske feltkraft modtaget af lysbuestrømmen til at få lysbuen til at rotere med høj hastighed langs en bestemt sektion. På grund af lysbuens relativt lette vægt forlænges den gradvist og kommer kontinuerligt i kontakt med frisk SF6-gas under højhastighedsrotation og afkøles og slukkes. Denne type afbryder har fordelene ved stærk lysbueslukningsevne, lang elektrisk levetid, ingen strømafbrydelse ved afbrydelse af små strømme og ingen overspænding under drift. Samtidig kræver det mindre driftskraft og har høj pålidelighed.

 Afbryderen anvender en miniaturiseret fjederbetjent mekanisme, som har fordelene ved pålidelig drift, lang mekanisk levetid og enkel kontrol. Den fjederbetjente mekanisme kan lagre energi manuelt eller elektrisk, åbne og lukke manuelt eller elektrisk og har en genlukkefunktion.

 Afbryderboksens materiale er lavet af 3 mm tykt 304 rustfrit stål svejset sammen, med en fuldt lufttæt struktur og et beskyttelsesniveau på ikke mindre end IP67; Der er let observerbare og tydelige åbnings- og lukkepositionsindikatorer og energilagringsstatusindikatorer på boksen, som er pålideligt forbundet til betjeningsmekanismen og har pålidelige indikationshandlinger. Boksen har et håndteringshåndtag for at undgå at trække i ledningsrøret.
