Cnkeeya, en fremtrædende leverandør, præsenterer den fuldt lukkede fulde isolerede gasfyldte ringelenhed, der tilbyder avanceret teknologi til en lav pris. Vores forpligtelse til at levere omkostningseffektive løsninger positionerer os som brancheledere. Med fokus på kvalitet og overkommelige priser sikrer CNKEEYA, at vores fuldt lukkede, fuldt isolerede gasfyldte Ring-hovedenheder opfylder de højeste standarder. Partner med os for førsteklasses produkter, der kombinerer innovation, pålidelighed og konkurrencedygtige priser.
RM6-40.5 Fuldt lukket fuld isoleret GES-arkiveret ring Hovedenhed er en ny generation af switchgear produceret af vores firma som et komplet sæt indendørs 12-40,5 kV tre-fase AC 5OHz-udstyr til genbestemmelse og distribution af elektrisk energi. Det bruges hovedsageligt til strømtransformation og transmission af mellemrumsspændingsstyrkeudstyr, såsom forskellige strømanlæg, substater, industrielle og minutioner, underveje, undergange, undergange, civile og civile systemer Kommercielle bygninger til kontrol, beskyttelse og overvågning. Det er karakteriseret af pålidelig ydelse, stærk tilpasning og lille størrelse.
RM6-40.5

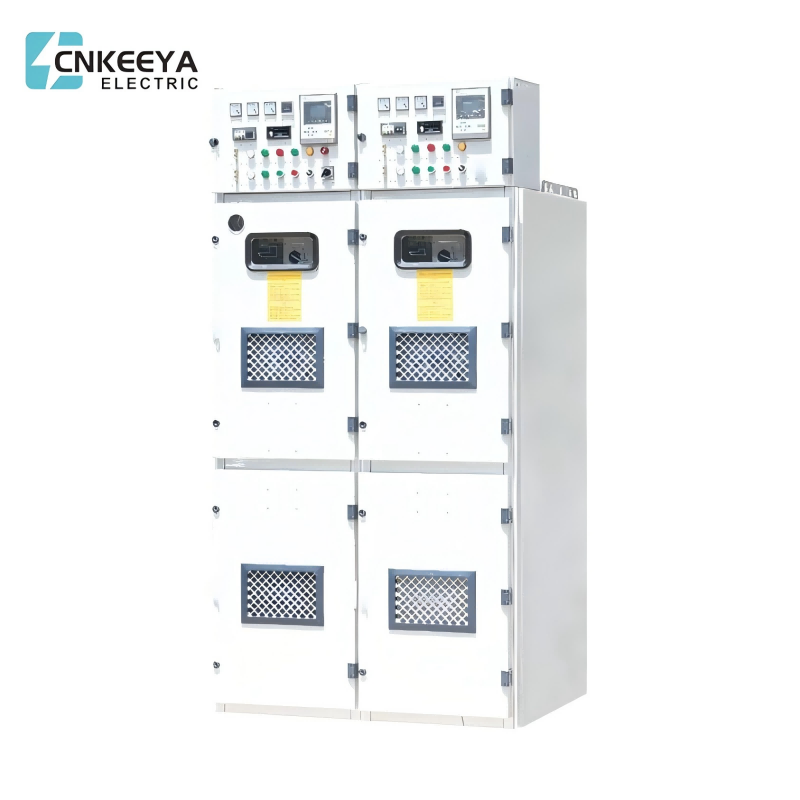

RM6-40.5 fuldt lukket fuld isoleret gasfyldt ring hovedenhed
● GB 3906 Alternativ-strømmet metal-lukket switchgear og kontroludstyr til nominelle spændinger over 3,6 kV og op til og med 40,5 kV
● DL/T 404 indendørs AC højspændingskontaktpanel
● IEC 62271-200: 2003 AC Metal-lukket switchgear og kontroludstyr til nominelle spændinger over 1 kV og op til og med 52 kV 1016001/003-0000-00 Materiel indkøbsstandard for statsnettet i Kina for 12 kV, 24kV
● 1016001/003-0000-00 Materialer Indkøbsstandard for statsnettet Corporation of China for 12 kV, 24 kV 40,5 kV højspændingsskiftning 1016001/003-0000-00 Generelle tekniske specifikationer
● Omgivelsestemperatur: Den maksimale temperatur er 40 ℃, minimumstemperaturen er -25 ℃, og den gennemsnitlige værdi målt inden for 24 timer overstiger ikke 35 ℃;
● Relativ fugtighed: Den gennemsnitlige værdi af relativ fugtighed målt inden for 24 timer må ikke overstige 95%, og den gennemsnitlige værdi af den månedlige relative fugtighed må ikke overstige 90%.
● Kondensation kan forekomme, når temperaturen ændres hurtigt under høj luftfugtighed. Den gennemsnitlige værdi af vanddamptryk, der måles inden for 24 timer, må ikke overstige 2,2 kpa, og den gennemsnitlige værdi af det månedlige vanddamptryk må ikke overstige 1,8 kpa;
● Højde: højst 1000 m;
● Seismisk intensitet: højst 8 grader;
● Amplituden af elektromagnetisk interferens induceret i det sekundære system må ikke overstige 1,6 kV;
● Den omgivende luft er ikke åbenlyst forurenet af støv, røg, ætsende og brændbare gasser, damp- eller salttåge.
Bemærk: Når brugsbetingelserne overstiger ovennævnte bestemmelser, kan løsningen bestemmes gennem konsultation med brugeren. RM6-40.5 RM6-40.5 fuldt lukket fuld isoleret gasfyldt ring hovedenhed
Ingen. |
Punkt |
Enhed |
Teknisk Parameter |
|||
1 |
Bedømt spænding |
kv |
12 |
40.5 |
||
2 |
Bedømt strøm |
A |
1250 ~ 3150 |
1250 ~ 2500 |
||
3 |
Bedømt frekvens |
Hz |
50 |
|||
4 |
Bedømt kort tid modstå strøm |
K/vs. |
25、31.5 |
|||
5 |
Bedømt top modstrømsstrøm |
de |
63、80 |
|||
6 |
Bedømt kortslutningsstrøm varighed |
S |
4 |
|||
7 |
Bedømt kortslutningsbrud |
de |
25、31.5 |
|||
8 |
Bedømt kortslutning, der gør aktuelt |
de |
63、80 |
|||
9 |
Varighed af bue |
S |
0.5 |
|||
10 |
Mekanisk liv |
Afbryder |
tid |
2000 |
10000 |
|
Isolering af switch |
3000 |
|||||
Jordforbindelse |
3000 |
|||||
11 |
Elektrisk liv i afbryderen |
tid |
30 |
|||
12 |
Bedømt fyldt gastryk (målertryk ved 20 ℃) |
MPA |
0.05 |
|||
13 |
Minimum Funktionelt tryk (måler tryk ved 20 ℃) |
0.03 |
||||
14 |
Sannuel lækagehastighed på SF6 gas |
|
≤0,5% |
|||
15 |
Bedømt isoleringsniveau |
Bedømt effektfrekvens modstå spænding (1min) (effektiv) |
Fase til fase, fase til jorden |
kv |
42 |
95 |
Isolering af afstand, vakuumåbning |
48 |
118 |
||||
Bedømt lynimpuls modstå spænding (PEAK) |
Fase til fase, fase til jorden |
kv |
75 |
185 |
||
Isoleringsafstand, vakuumåbning |
85 |
215 |
||||
16 |
Hjælp kontrollere kredsløb |
Bedømt spænding |
V |
12 |
40.5 |
|
1 min magt Frekvens modstå spænding |
|
1250 ~ 3150 |
1250 ~ 2500 |
|||
17 |
Kabinet beskyttelsesgrad |
Skabshus |
|
50 |
||
Gas fuldt rum |
|
25、31.5 |
||||
18 |
Kategori af tab af operationskontinuitet |
A |
63、80 |
|||
19 |
Temperaturstigningstest |
|
4 |
|||
20 |
Hovedkredsløbsmodstand |
1250 |
Uω |
25、31.5 |
||
2000 |
年 |
|||||
2500 |
0.5 |
|||||
3150 |
2000 |
10000 |
||||
21 |
Delvis udledning |
Testspænding |
kv |
3000 |
||
Enkelt isolerende element |
pc |
3000 |
||||
Komplet sæt |
30 |
|||||
22 |
Levetid |
|
0.05 |
RM6-40.5
RM6-40.5 fuldt lukket fuld isoleret gasfyldt ring hovedenhed
Note:
1. Den nominelle kortslutningsbrud på 40,5 kV/2000a er 31,5 ka; Bedømt kortslutningsbrudstrøm på 12 kV/3150A er 31,5 ka;
2. Parametrene for nominel top tåler strøm og nominel kort tid modstå strøm af strømtransformator vurderes separat;
3. Kredsløbsmodstanden henviser til den målte værdi målt fra den udgående linje af buskoblingsstikket (inklusive buskoblingen) til den udgående linjeside af kabelstikket (inklusive den aktuelle enhed). Når buskoblingen og den aktuelle enhed ikke er inkluderet, skal værdien i tabellen trækkes ud af 20.
1. Small busrum
2.Instrument Room
3.Gas-fyldt rum i hovedbussen
4.Station Disconnector
5. OPFORERATIONSMEKANISME RUM
6.Circuit Breaker
7.Gas-fyldt rum af afbryder
8.Cerable Room
9. Strømstransformator
10.CEABLE
11.CM-35 Lightning Arrester
12.PRESSURE RELEASE CHANNAL
13.Cerable Plug
14.Cerable Socket
15. TEST SOCKET PLUG
16. TEST SOCKET
17.Branch bus
18.PRESSURE RELIECH DEPORTAGE
19.Main Bus
20. Bus koblingsstik
21.Bus -kobling
Note:
a (kabinetbredde): 600 mm, 800 mm;
B (kabinetdybde): 1420 i dybden for 12 kV; 1620 i dybden for 40,5 kV.
