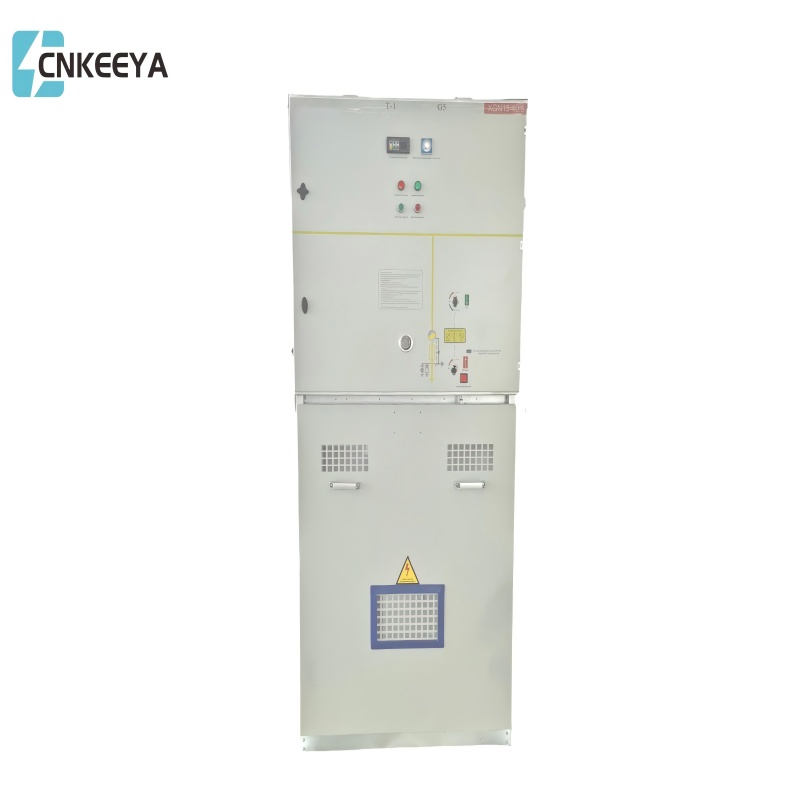

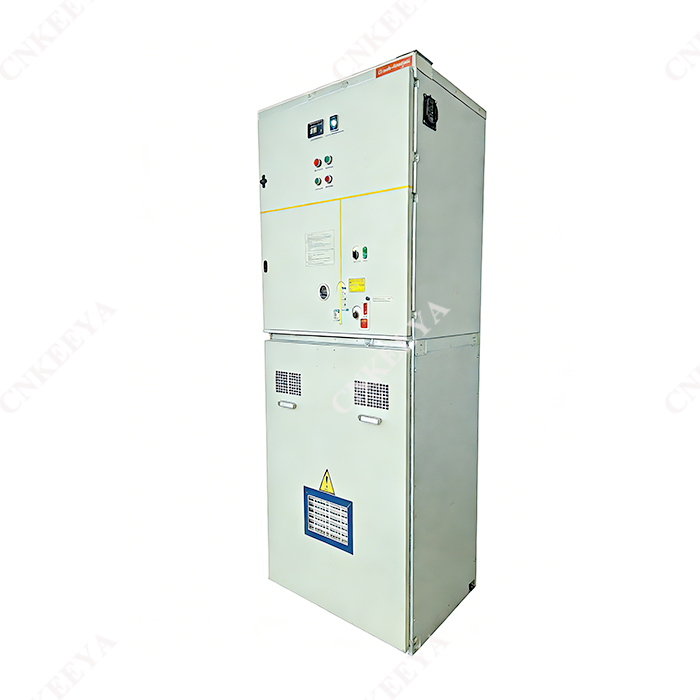

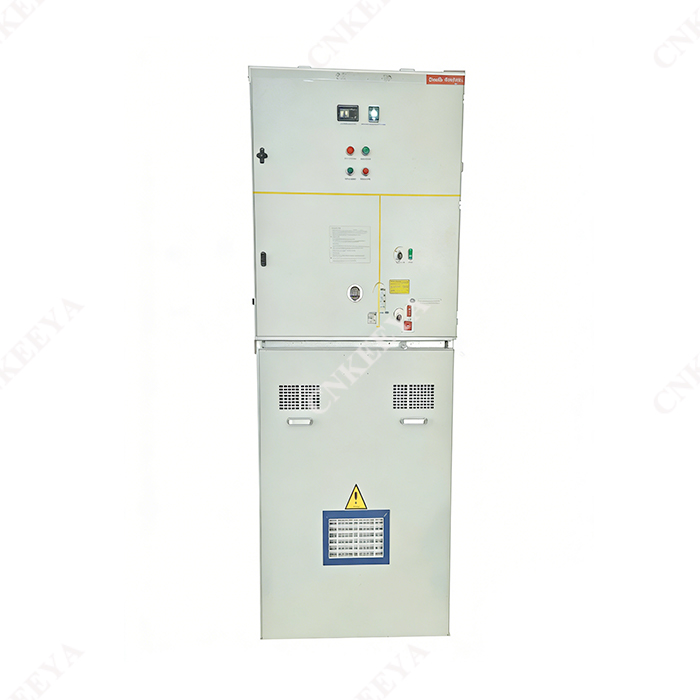

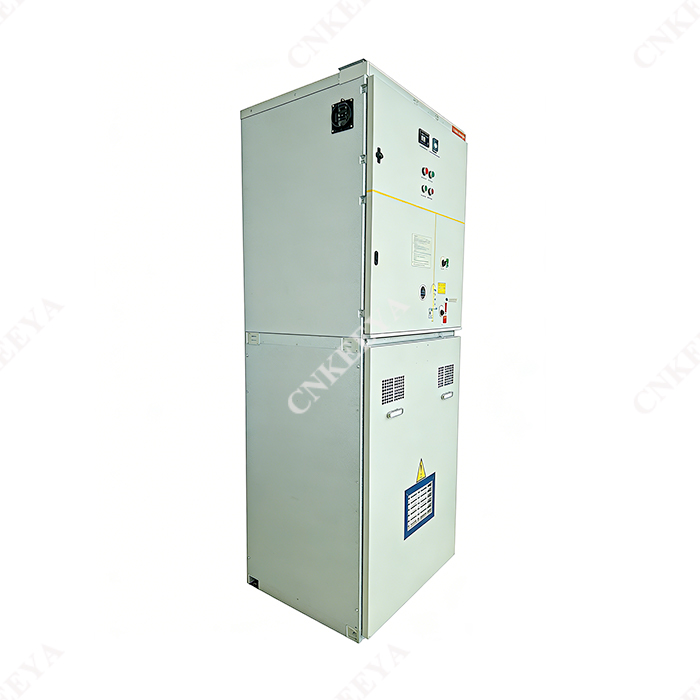

Fuld metal lukket ring hovedenhed

Keeya, en velrenommeret producent, præsenterer stolt Full Metal Enclosed Ring Main Unit, der blander avanceret teknologi med omkostningseffektive løsninger. Vi prioriterer at levere produkter af høj kvalitet til konkurrencedygtige priser, hvilket sikrer, at vores hovedenheder i fuld metal med lukkede ring skiller sig ud som pålidelige og overkommelige løsninger. Partner med Keeya for at få adgang til førsteklasses produktionsekspertise, omkostningseffektivitet og ekspertise inden for helmetal-indkapslede ringhovedenheder. Stol på os for innovative løsninger, der opfylder dine behov, mens du holder dig inden for dit budget.

Model: XGN□-24KV

Send forespørgsel

Produkt beskrivelse

Keeya, en førende producent, præsenterer stolt hovedenheden i fuld metal omsluttet ring, der kombinerer banebrydende teknologi med en forpligtelse til omkostningseffektivitet. Vores dedikation til at levere produkter af høj kvalitet modsvares af vores fokus på at levere konkurrencedygtige priser. Keeya står som en pålidelig kilde til omkostningseffektive løsninger inden for hovedenheder med lukkede metalringe. Partner med os for at få adgang til top-tier produkter, der prioriterer både kvalitet og overkommelige priser.


Forøg kapaciteten af ​​hovedtransformatoren og forbedre transformatorstationens strømforsyningskapacitet.

Forbedre kraftoverførselskapaciteten af ​​fordelingsledninger og reducere antallet af distributionsledninger.

Forøg strømforsyningsradius for mellemspændingsledninger.

Forbedre strømforsyningskvaliteten af ​​mellemspændingsnet.

Reducer strømtabet i mellemspændingsnet.

Spar ikke-jernholdige metaller og jordressourcer.


Model og mening


Servicetilstand

● Højde: ≤1000m

Omgivelsestemperatur: maksimal omgivelsestemperatur +40 ℃, minimum omgivende temperatur -35 ℃, maksimal daglig temperaturforskel 25 ℃;

● Relativ luftfugtighed: daglig gennemsnitlig relativ luftfugtighed ≤95%, månedlig gennemsnitlig relativ luftfugtighed ≤90%;

● Seismisk intensitet: 8 grader;

Systemets nominelle frekvens: 50HZ;

Årlig lækagerate af SF6: ≤0,1%;

Kapslingsbeskyttelsesgrad: IP3X;

● Bemærk: Når du bestiller dette produkt ud over ovenstående betingelser, bedes du kontakte vores virksomhed.


Executive standard

● GB/T156 Standardspændinger

● GB 311.1 Isoleringskoordinering - Del 1: Definitioner, principper og regler;

● GB 38043.6kV~40.5kV Højspændingsvekselstrømkontakter til nominel spænding over 3.6kV og mindre end 40.5kV GB 3906 Vekselstrøms metalindkapslede koblings- og kontroludstyr til mærkespændinger over 3,6 kV og op til og med 40,5 kV;

● GB/T 11022 Fælles specifikationer for højspændingskoblings- og kontroludstyr standarder;

● GB/T 12.022 Svovlhexafiuorid til industriel brug;

● GB16926 Højspændings vekselstrøm afbryder-sikring kombinationer;

● DL/T 404 Indendørs AC højspændingsafbryderpanel Fuldt metal lukket ring hovedenhed


Teknisk parameter

Ingen.

Navn

Enhed

Lad koblingsskab

Afbryder-sikring kombinationsskab

1

Nominel spænding

kV

24

2

Nominel frekvens

Hz

50

3

Nominel strøm

A

630

125

4

Nominel belastningsbrudstrøm

A

630

125

5

Nominel korttidsmodstandsstrøm (effektiv)(3s)

kA

20

6

Nominel topmodstandsstrøm

kA

50

7

Brydestrøm med lukket sløjfe

A

630

8

Maksimal overførselsstrøm

A


31.5

9

Fremadrettet kortslutningsbrud sikringsstrøm (effektiv)

kA


1400

10

2s kort tid modstå strøm af jordforbindelse

kA

20

11

Nominelle strømbrudtider

Tid

≥100

12

Mekanisk liv

Belastningskontakt

≥2000

Jordingskontakt

≥2000

13

Årlig lækagerate for SF6-gas

Årlig lækagerate for SF6-gas

%

≤0,1






14

Nominel korttidseffektfrekvens modstår spænding (effektiv)

På tværs af isolationsafstand

kV

64(79)

Afbryderåbningsafstand

kV

64(79)

Fase til fase, fase til jord

kV

50(65)

nominel lyn-mpulsmodstandsspænding (peak)

På tværs af isolationsafstand

kV

110(145)

Afbryderåbningsafstand

kV

110(145)

Fase til fase, fase til jord

kV

95(125)

15

Grænse for temperaturstigning

K

I henhold til GB/T11022

16

Betjeningsmekanisme


Manuel eller elektrisk plus manuel

17

Driftsspænding

V

anbefalet DC110, valgfri DC24 eller DC48 AC220

18

Krybeafstand af isoleringsdele i skab

mm/kV

≥20(24kV)220(beregnet som pr.24kV)

19

Kapslingsbeskyttelsesgrad


IP3X

20

Fri luftafstand fra den blotte leder (fase til jord og fase til fase)

mm

≥180

21

Nominel kabelopladningsbrudstrøm

A

25

22

Skifteinduktansstrøm på ubelastet transformer

A

0~15A

23

Åbning og lukning asynkron

Frk

<5

24

Hovedkredsløbsmodstand (ekskl. sikring)

<140

Bemærk: Den nominelle strøm af afbryder-sikringskombinationen bruges til det komplette kombinerede apparat af belastningsafbryderen og den valgte sikring. Dataene uden for beslagene refererer til nulpunktsjordsystemet gennem lav modstand, og dataene inde i beslagene refererer til neutralpunktets jordforbindelse eller ujordede system gennem lysbueundertrykkelsesspole.


Fuldt metal lukket ring hovedenhed

Konturstørrelse


Skitsdiagram af indgående (udgående) linieskab

Formål med koblingsskab

Kabinets bredde (mm)

Kabinet dybde (mm)

Skabshøjde (mm)

Indkommende skab

750

1020

1900

Udgående skab

500

1020

1900

skab

500

1020

1900

Buscouple skab

500

1020

1900

Vice bus parskab

500

1020

1900

Bus overgangsskab

500

1020

1900

Måling skab

1120

1020

1900

Bemærk:

1. Den nominelle dybde af koblingsskabet inkluderer alle yderkanter af dørpanelet (eksklusive de konvekse elementer, låse, stifter og de konvekse dele af dørpanelet)

2. Den nominelle højde af omskifterskabet, inklusive alle de ydre kanter af hovedet (eksklusive konvekse ringe)
