Amerikansk type præfabrikation understation
  • Amerikansk type præfabrikation understationAmerikansk type præfabrikation understation

Amerikansk type præfabrikation understation

Keeya, en kendt fabrik og betroet leverandør, har specialiseret sig i produktion af banebrydende amerikanske præfabrikationsunderstationer. Med en forpligtelse til innovation og præcisionsteknik udmærker vores fabrik sig i at fremstille disse avancerede transformerstationer designet til at imødekomme de skiftende behov i den elektriske infrastrukturindustri.

Send forespørgsel

Produkt beskrivelse

Som dedikerede leverandører prioriterer Keeya kvalitet og overholdelse af industristandarder og tilbyder state-of-the-art løsninger til at forbedre energidistributionssystemer. Med vores nye linje af amerikanske præfabrikationsunderstationer fortsætter Keeya med at sætte benchmark for pålidelighed, effektivitet og moderne teknologi. Vælg Keeya som din leverandør for det nyeste inden for elektriske transformerstationer og oplev fremtiden for effektiv og avanceret strømdistribution.

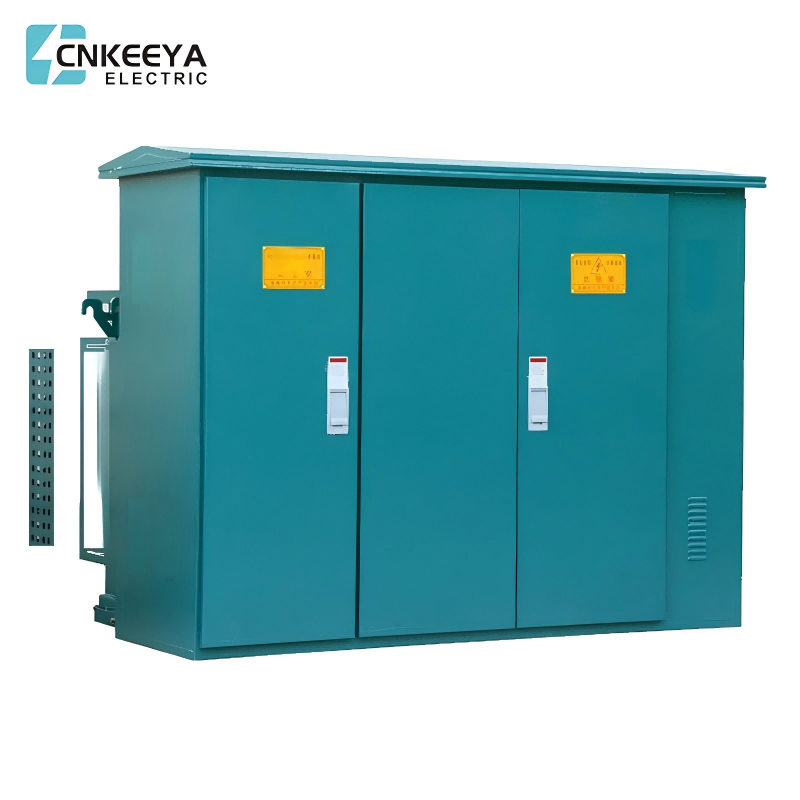

ZGS11-12 serie amerikansk type præfabrikation understation (amerikansk type) Med lille volumen, nem installation og vedligeholdelse, lav støj, lavt tab, anti-tyveri, overbelastningskapacitet, fuld beskyttelse og andre egenskaber. Den er velegnet til nye boligområder, grønne bælter, parker, stationer, hoteller, byggepladser, lufthavne og andre steder.

ZGS11-12 serie amerikansk type præfabrikationsunderstation (amerikansk type), velegnet til 10kV ringnetværksstrømforsyning, dobbelt strømforsyning eller terminal strømforsyningssystemer, bruges som understation, måling, kompensationskontrol og beskyttelsesenhed. Dette produkt er i overensstemmelse med følgende standarder: GB/T17467-2020 "Højspænding/Lavspænding præfabrikerede understationer" og DL/T537-2018 "6-35kV boks understation bestillingstekniske betingelser".


Servicetilstand

● Højde: ikke mere end 1000m;

● Omgivelsestemperatur: -35℃~+40℃;

● Relativ luftfugtighed: dagligt gennemsnit ikke mere end 95%, månedligt gennemsnit ikke mere end 90%;

● Installationssted: ingen brand, eksplosionsrisiko eller kemisk ætsende gas og godt ventileret, jordens faldvinkel er ikke mere end 3°.


Teknisk parameter

Præfabrikeret understation teknisk parameter tabel

Ingen.

Vare

Enhed

Teknisk parameter

1

Nominel spænding

kV

12/0,4 (HV/LV)

2

Max.driftsspænding

kV

12(HV slde)

3

Nominel frekvens

Hz

50

4

Nominel kapacitet

kVA

50-1600

5

1 min strømfrekvens modstår spænding

kV

35

6

Lynimpulsspænding

kV

75

7

Kølekode


Olie-nedsænket selvkølet

8

Høj spændings backup sikring brydestrøm

kA

50

9

Plug-in sikrings brydestrøm

kA

2.5

10

Omgivelsestemperatur

-35~+40

11

Tilladt temperatur rsie af spole

65

12

No-load spændingsregulering


±5 % eller ±2×2,5 %

13

Støjniveau

db

50

14

Beskyttelsesniveau


P43


ZGS11-12 præfabrikeret subsation (amerikansk type)

Konstruktionstegning for transformerstations kabelindtag og -udtag

Tekniske krav:

1. Se den faktiske størrelse af kombinationen:

2. Betonplatformens overflade skal være ßat, og den kombinerede transformerstation skal monteres på platformen ved trykpladefiksering;

3. Formen af ​​jordingsstang og kabelfastgørelsesbeslag kan bestemmes i henhold til den faktiske situation;

4. Kabelfastgørelsesramme og jordingsstang skal være indlejret;

5. Placeringen af ​​indgangs- og udgangskabelhullet bestemmes i henhold til den specifikke situation;

6. Der skal være et mellemrum på mindst 1,5 m på forsiden af ​​kontakten efter installation for at lette betjeningen.

7. Jordingsgitter kan være lavet af 12 galvaniseret rundstål eller 40×4 galvaniseret ßat kobber, jordingsmodstand skal opfylde kravene fra elafdelingen.

Widthof kabelnedkast

Konstruktionstegning for transformerstationskabelindløb og -udtag (YB6)


Præfabrikeret Subsation (amerikansk type)
