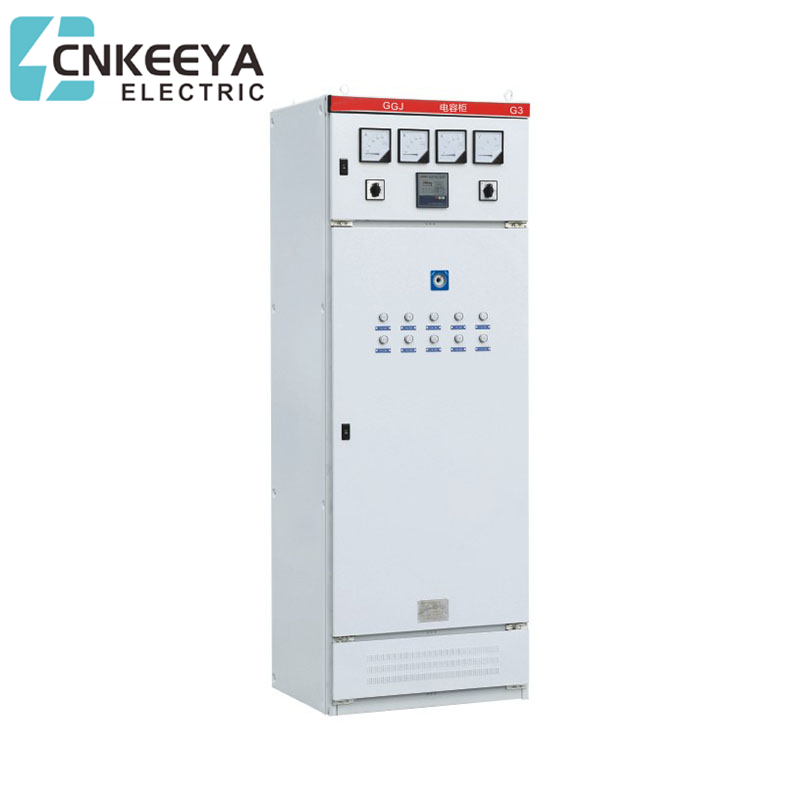

GGJ lavspændings reaktiv effekt kompensationsskab
Model: GGJ
Som en førende leverandør baseret i Kina sætter CNKEEYA en ære i at tilbyde løsninger af høj kvalitet, eksemplificeret ved deres GGJ Low Voltage Reactive Power Compensation Cabinet. Konstrueret med præcision og pålidelighed i tankerne, viser disse kabinetter CNKEEYA's forpligtelse til ekspertise inden for elektrisk strømstyring.
Som en betroet fabrik i branchen giver CNKEEYA's GGJ Low Voltage Reactive Power Compensation Cabinet effektive og præcise løsninger til at forbedre effektfaktoren og optimere energieffektiviteten i forskellige applikationer. GGJ-serien står som et vidnesbyrd om den avancerede teknologi og overlegne håndværk, der kendetegner CNKEEYA's produkter.
GGJ Low Voltage Reactive Power Compensation Cabinet er specielt designet til den aktuelle situation i elnettet. Den anvender intelligent kontrolteknologi, der effektivt løser problemet med automatisk skift af reaktiv effektkompensation ved hjælp af parallelle kondensatorer under harmoniske forhold. På den anden side kan den filtrere harmoniske fra i henhold til brugerens faktiske krav, rense elnettets miljø, reducere tab og eliminere harmoniske farer; Og give kondensator reaktiv effekt til systemet for at forbedre effektfaktoren. Det kan bruges i strømdistributionssystemer i industrier som elektricitet, metallurgi, petrokemiske, industri- og minevirksomheder, byggeri, maskiner osv.
Miljøforhold
● Højde: 2000m;
●Omgivelsestemperatur: -25~+40℃;
● Relativ luftfugtighed: ikke mere end 90 % (20 ℃);
● Installationsstedet skal være fri for brændbare og eksplosive materialer, ætsende gas og ledende støv;
●Der må ikke være voldsomme vibrationer og turbulens, og installationsgradienten må ikke være større end 5 grader.
Struktur introduktion
● Spændingsnulkrydskoblingskompensationsanordning, som ikke kan realisere nogen startstrøm og stød, og kan skifte kondensatorer;
● ofte og hurtigt;
●Kondensatorautomatisk/manuel omskiftningsenhed er vedtaget, som kan betjenes ofte for at forbedre kompensationsnøjagtigheden;
● Toppen af skabet er udstyret med en køleventilator, som styres af en temperaturkontrolkontakt til at justere temperaturen i skabet på det rigtige tidspunkt;
● Komplet beskyttelsesfunktioner: kortslutning, overbelastning, overspænding, underspænding, fasetabsbeskyttelse, nemt at indstille.
Teknisk parameter
● Nominel spænding: 400V, 660V, 1000V;
● Nominel frekvens: 50Hz;
● Nominel kapacitet: 30-1000var;
● Driftsspændingsområde: 0,8-1,1 Un;
● Kondensatorledningstilstand: Y eller△; Målefejl: spænding:±0,5%, strøm ±1%, reaktiv effekt: ±1%;
● Skiftetilstand: automatisk skift i henhold til harmonisk spænding eller effektfaktor;
● Skifteforsinkelse: 0-999s justerbar
|
Lokale kompensationsberegning af motor og bestemmelse af nødvendig kapacitans |
||||||||||||
|
|
Før erstatning |
Kilovar antal kondensatorer påkrævet pr. kilowatt belastning for at opnå den nødvendige COSφ2 |
||||||||||
|
Tan pl |
COSP1 |
COSφ2 = 0,7 |
COSφ2 = 0,75 |
Cosφ2 = 0,8 |
Cosφ2 = 0,82 |
cOsφ2 = 0,85 |
COSφ2 = 0,87 |
COSφ2 = 0,9 |
Cosφ2 = 0,92 |
Cosφ2 = 0,95 |
cosφ2 = 0,97 |
COSφ2 = 1,00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Fælles konfigurationstabel
Løsning Ⅰ: muligheder for medkompensation
| Kapacitans kontaktor | Kapacitansskiftende sammensat afbryder | Selvhelbredende shuntkondensator |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-3-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-6-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-7.5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-18-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-20-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-25-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Løsning Ⅱ: muligheder for medkompensation
| Kapacitans kontaktor | Kapacitansskiftende sammensat afbryder | Selvhelbredende shuntkondensator |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0.25-12-3Y |
Referenceløsning
