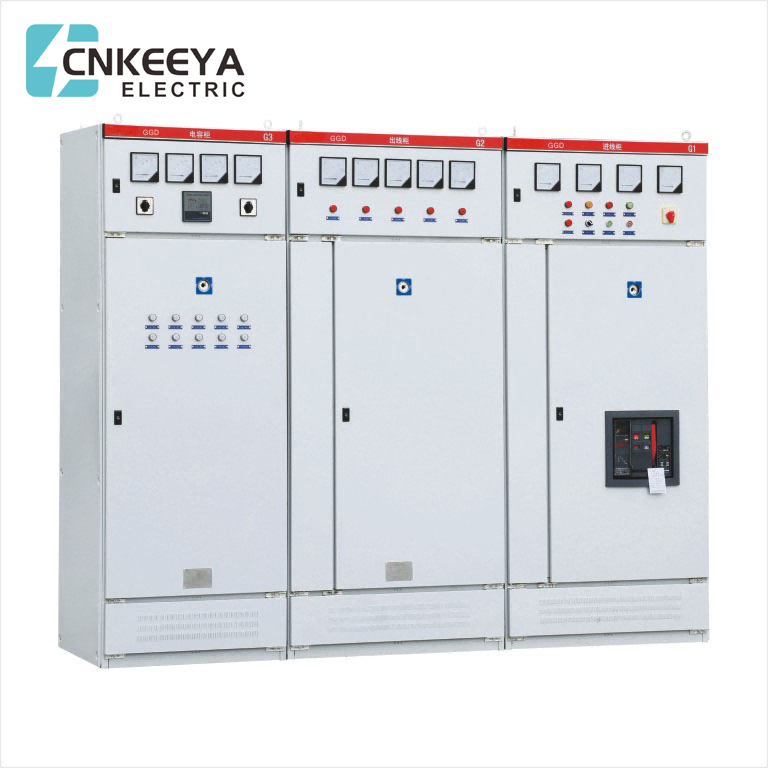

GGD AC lavspændings strømfordelingsskab

Designet til præcision og pålidelighed, fungerer GGD AC lavspændingsstrømfordelingskabinettet som en hjørnesten i strømdistributionssystemer, der viser Keeyas dedikation til at opfylde og overgå industristandarder. Som en betroet partner på området giver Keeyas AC lavspændingsstrømdistributionsskabe en pålidelig og effektiv løsning til forskellige applikationer, der bidrager til robustheden af ​​den elektriske infrastruktur.

GGD AC Low Voltage Power Distribution Cabinet er velegnet til kraftværker, transformerstationer, minevirksomheder og andre strømbrugere med en AC 50H, nominel arbejdsspænding på 380V og nominel arbejdsstrøm på 3150A i distributionssystemet. Det bruges til strømkonvertering, distribution og kontrol af strøm-, belysnings- og distributionsudstyr.

GGD AC Low Voltage Power Distribution Cabinet er designet i overensstemmelse med kravene fra de overordnede myndigheder i Energiministeriet samt strømbrugere og designafdelinger. Det er baseret på sikkerhed, økonomi, rationalitet og pålidelighed Et nyt lavspændingsfordelingsskab designet ud fra princippet om. Produktet har karakteristika af høj brudkapacitet, god dynamisk og termisk stabilitet, fleksible elektriske løsninger, bekvem kombination, forskellige serier, stærk praktisk, ny struktur og højt beskyttelsesniveau. Det kan bruges som et opdateret produkt til lavspændingsanlæg.

GGD AC Low Voltage Power Distribution Cabinet overholder standarder såsom IEC439 "Lavspændingskoblingsudstyr og kontroludstyr" og GB7251 "Lavspændingskoblingsudstyr".

Servicetilstand

● Den omgivende lufttemperatur må ikke være højere end +40 ℃, ikke lavere end -5 ℃, og den gennemsnitlige temperatur inden for 24 timer må ikke være højere end +35 ℃;

● Til indendørs installation og brug må højden af ​​brugsstedet ikke overstige 2000m;

● Den relative luftfugtighed i den omgivende luft overstiger ikke 50 %, når den maksimale temperatur er +40 ℃, og en højere relativ temperatur bør tillades ved en lavere temperatur (f.eks.: 90 % ved +20 ℃), under hensyntagen til muligheden af temperaturændringer vil lejlighedsvis forårsage kondenseringseffekter;

● Når udstyret er installeret, bør hældningen til det lodrette plan ikke overstige 5°;

● Udstyret skal installeres på et sted, hvor der ikke er alvorlige vibrationer, stød og korrosion;

● Når brugeren har særlige krav, kan det løses gennem samråd med producenten.

Elektrisk ydeevne

Grundlæggende elektriske parametre

GGD AC lavspændings strømfordelingsskab

Hovedkredsløbsløsning

GGD-skabets hovedkredsløb har 129 løsninger designet med i alt 298 specifikationer (eksklusive løsninger og specifikationer afledt af ændringer i hjælpekredsens funktion og ændringer i styrespændingen).

Hvor GGD1 type 49 løsninger er tilgængelige med 123 specifikationer

GGD2 type 53 løsninger er tilgængelige med 107 specifikationer

GGD3 type 27 løsninger er tilgængelige med 68 specifikationer

Hovedkredsløbsløsningen vælges ved at indhente udtalelser fra flertallet af design- og brugerafdelinger, og den løsning, som kraftværket kræver, er blevet tilføjet. Mærkestrømmen er op til 3150A, velegnet til valg af distributionstransformatorer på 2000kVA og derunder. Derudover er GGJ1 og GGJ2 kondensatorkompensationsskabe designet til at imødekomme behovene for reaktiv effektkompensation med 4 hovedkredsløbsløsninger og 12 specifikationer i alt.

Hjælpekredsløbsløsning

Designet af hjælpekredsløbet er tilgængeligt af to dele løsninger: strømforsyningsplanen og elproduktionsanlægget. Der er nok plads i GGD-skabet til at installere de sekundære komponenter. Samtidig er der udviklet en speciel LMZ3D strømtransformer til at imødekomme behovene hos kraftværker og specielle brugere, når den vedlagte relæbeskyttelse er nødvendig.

Hovedbus

I betragtning af prisforholdet og muligheden for at erstatte kobber med aluminium, kan en enkelt aluminiumsbus bruges, når mærkestrømmen er 1500A og derunder, og dobbelt kobberbus bruges, når mærkestrømmen er større end 1500A. Producenten vil producere prototyper og "bestå" typetesten i henhold til denne forordning. Producenten kan naturligvis også udskifte aluminiumsbussen med en kobberbus med samme strømbærende kapacitet, som brugerne kræver. De overlappende overflader på bussen er alle behandlet med tinemaljering.

Valg af elektriske komponenter

(1) GGD-kabinettet vedtager hovedsageligt de mere avancerede elektriske komponenter, der kan masseproduceres i Kina. Samtidig bevarer den også nogle funktioner fra gamle produkter såsom DZ10D, DZ20, etc. under forudsætningen af ​​fuldt ud at overveje gennemførligheden i henhold til økonomiske og rimelige principper. Forældede produkter bruges ikke længere.

(2) HD13BX og HS13BX roterende knivkontakt er en speciel komponent designet til at opfylde behovene i den unikke struktur i GGD-kabinettet. Den ændrer mekanismens driftstilstand og bevarer fordelene ved det gamle produkt. Det er en praktisk ny type elektriske komponenter.

(3)Designafdelingen udvælger nye elektriske komponenter med bedre ydeevne og mere avanceret teknologi efter behov, da GGD-skabet har god installationsfleksibilitet, vil det generelt ikke forårsage fremstillings- og installationsbesvær pga. de opdaterede elektriske komponenter.

(4) For yderligere at forbedre hovedkredsløbets dynamiske stabilitet er en kombineret busklemme af ZMJ-typen og isolerende støtte til GGD-kabinettet designet. Busklemmen er lavet af højstyrke, højnavnehæmmende PPO-legeringsmateriale, med høj isoleringsstyrke, god selvslukkende ydeevne og unik struktur. Den kan nemt kombineres til en enkelt busklemme eller en dobbelt busklemme ved at justere byggeklodsen. Den isolerende støtte er en støbt ærme-type struktur med lav pris og høj styrke, som løser defekten med utilstrækkelig krybeafstand af gamle produkter.

Form og monteringsmål

Komplet sæt af produkter

Vores firma leverer følgende dokumenter og bilag ved levering:

● Pakkeliste

● Produktcertificering

● Brugermanual

● Fabrikstestrapport

● Relaterede elektriske tegninger

● Nøgler til skabsdør, betjeningshåndtag og reservedele specificeret i kontrakten.
