Opladet display

Opladet display

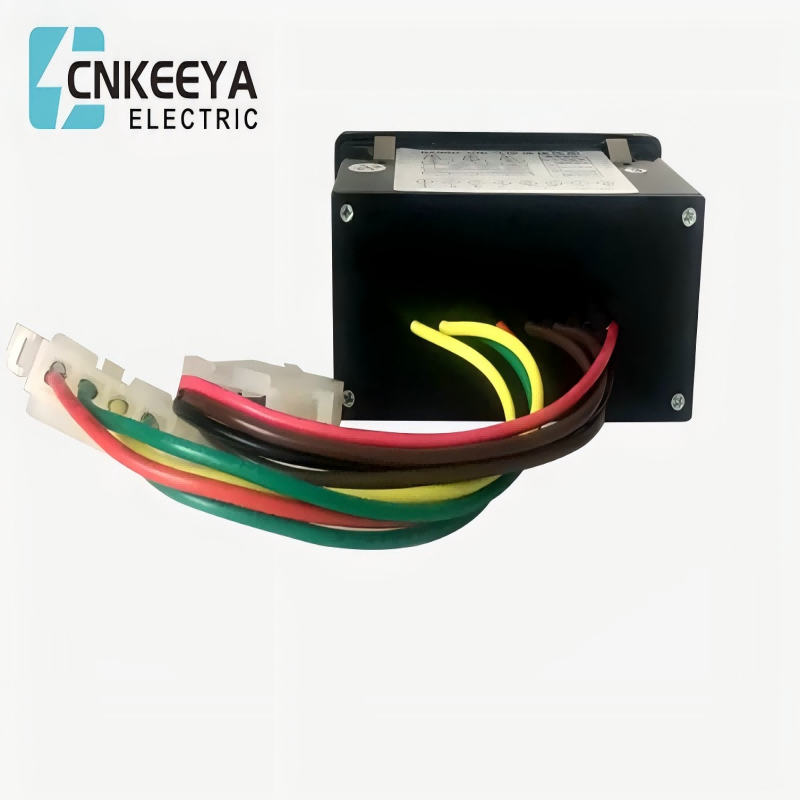

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Et levende display er en type sikkerhedsanordning, der er installeret direkte på indendørs elektrisk udstyr for visuelt at vise, om det elektriske udstyr har driftsspænding. Når enheden har driftsspænding, blinker skærmens displayvindue for at advare folk om, at højspændingsudstyret er strømførende, og der er ingen indikation, når der ikke er strøm.

Denne serie af enheder er generelt installeret på indgående samleskinner, afbrydere, hovedtransformatorer, koblingsudstyr, GIS-kompositapparater og andre steder, hvor det er nødvendigt at vise, om de er strømførende eller ej, for at forhindre elektrisk fejlfunktion. Denne serie af enheder skal overholde standarden DL/T 538-2006 "High Voltage Live Display Devices" i kraftindustrien i Folkerepublikken Kina. I stand til pålidelighed, økonomi, tilpasningsevne og omfattende funktionalitet.

Arbejdsprincip

Opladet displayenhed bruger princippet om elektrisk feltkobling mellem højspændings elektriske felter og sensorer til at udføre induktive (berøringsfri) målinger på sikker afstand. Dens funktionsprincip er vist i figur 1. Højspændingsspændingslåsen til displayet består af to dele: en sensor og et display. Der er fire sensorer, som er justeret med de trefasede strømførende kroppe af henholdsvis "A, B, C, D" og jorden. De har ingen direkte kontakt med højspændingsspændingslegemet og holder en vis sikker afstand. Den modtager det elektriske feltsignal fra højspændingsspændingslegemet og sender det til displayet til sammenligning og bedømmelse;

Når den testede enhed eller netværk er strømførende, er "A, B, C" trefasede indikatorlamper tændt, "Operation" indikatorlampen er slukket, og et tvungen låsesignal udsendes.

Når den testede enhed eller netværk ikke er strømforsynet, vil "A, B, C" trefasede indikatorlamper slukke, "Operation" indikatorlyset tændes, og låsesignalet frigives, hvilket muliggør enhedens betjening. Enheden anvender faseadskillelseskontrol, og når en hvilken som helst fase er opladet, blinker den en alarm og udsender et tvungen låsesignal.

Når monitoren mister kontrolstrømmen, udsender den et tvungen spærringssignal for at opretholde spærringstilstanden. Monitoren er udstyret med en "selv check" funktion, som automatisk kan detektere forskellige funktionelle moduler af sensorer og displays. I tilfælde af en funktionsfejl i enheden, vil "strøm"-indikatorlampen forblive tændt, "drift"-indikatorlampen vil ikke lyse, og et tvungen låsesignal vil altid blive udsendt for at opretholde den låste tilstand.

Et levende display er en type sikkerhedsanordning, der er installeret direkte på indendørs elektrisk udstyr for visuelt at vise, om det elektriske udstyr har driftsspænding. Når enheden har driftsspænding, blinker skærmens displayvindue for at advare folk om, at højspændingsudstyret er strømførende, og der er ingen indikation, når der ikke er strøm.

Brug af udstyr

Denne serie af enheder er generelt installeret på indgående samleskinner, afbrydere, hovedtransformatorer, koblingsudstyr, GIS-kompositapparater og andre steder, hvor det er nødvendigt at vise, om de er strømførende eller ej, for at forhindre elektrisk fejlfunktion. Denne serie af enheder skal overholde standarden DL/T 538-2006 "High Voltage Live Display Devices" i kraftindustrien i Folkerepublikken Kina.

Udstyrsfunktioner

Pålidelighed: Induktive (berøringsfri) sensorer kan registrere, om kredsløbet er strømførende ud over en sikker afstand, med indlysende retningsbestemthed, høj følsomhed og sikkerhed og pålidelighed.

Økonomi: Sensoren kommer ikke i direkte kontakt med det opladede legeme, og der er ikke behov for delvis afladningstest under installation og vedligeholdelse. Det er enkelt, praktisk, har lave vedligeholdelsesomkostninger og har en lang levetid.

Fuldt funktionel: Den har funktioner som flashdisplay, selvkontrol og aktivering af tvungen låsekredsløb, der virkelig spiller rollen som allround tvungen låsning.

Tilpasningsevne: Med forskellige former kan det bruges bredt på forskellige steder, såsom indendørs, udendørs, GIS-kombinationsapparater og koblingsudstyr.
