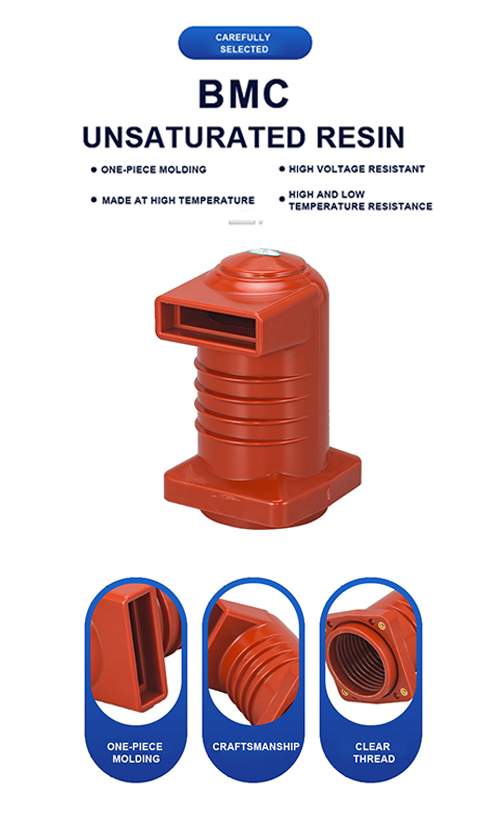

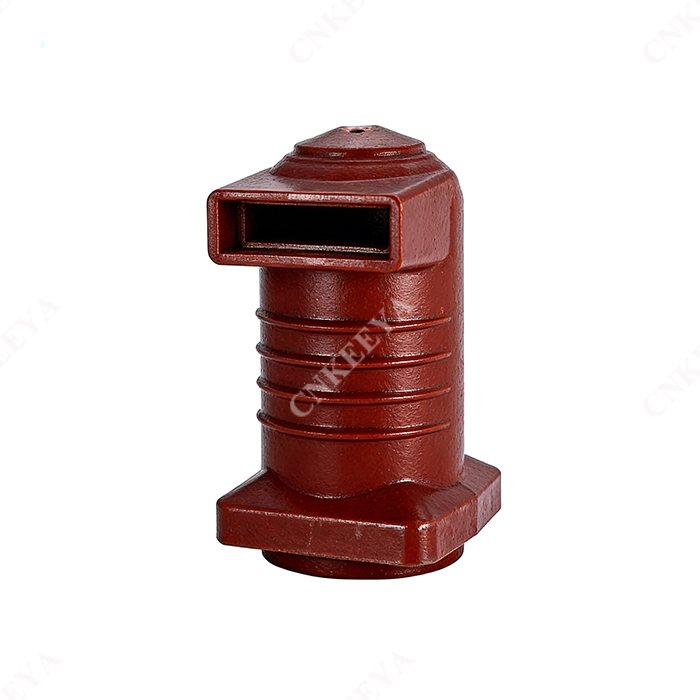

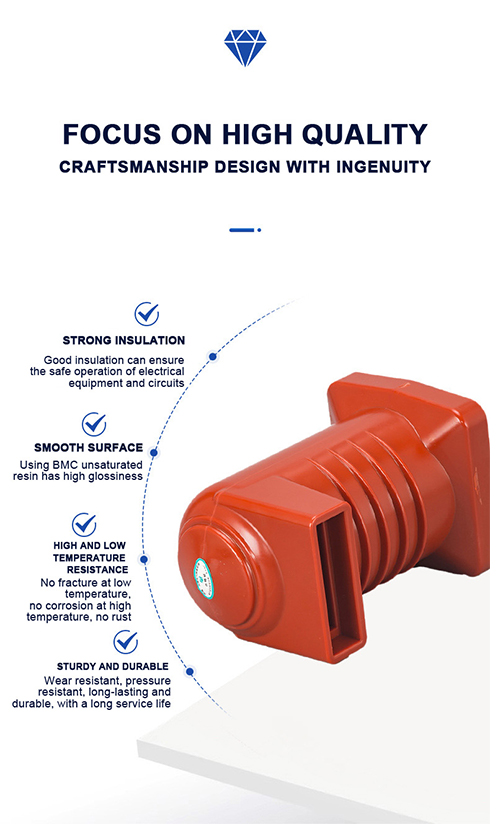

CH3-10Q/150 630~1250A Kontaktboks af mellemmonteret koblingsskab

CNKEEYA, CH3-10Q/150 630~1250A Kontaktboks af mellemmonteret koblingsskab, en velrenommeret fabrik og betroet leverandør, sætter en ære i at præsentere CH3-10Q/150 - en førsteklasses kontaktboks, der udelukkende er udviklet til mellemmonterede koblingsskabe. Som en kernekomponent, der er fremstillet af CNKEEYA's avancerede produktionsfacilitet, er denne kontaktboks (mærkestrøm 630~1250A, nominel spænding 12kV) omhyggeligt produceret med højtydende epoxyharpikskomposit og præcisionsstøbt gennem banebrydende, intelligente produktionsprocesser, der leverer uovertruffen beskyttelse og uovertruffen kraftoverførselsprocesser. CH3-10Q/150 er designet til at opfylde de kritiske funktioner som elektrisk isolering, statisk-dynamisk kontaktforbindelse og stabil strømledning og viser CNKEEYA's forpligtelse til teknisk ekspertise - med et delvist udladningsniveau på ≤3pC ved 13,2kV, der modstår 42kV strømfrekvens (51min.) og lysspænding, spænding, 7 og 7. opnår IP67 beskyttelsesgrad for at modstå fugt, støv og ætsende stoffer.

Tekniske specifikationer

CH3-10Q/150  Serien med kontaktboks i midten af ​​kabinet

Generel beskrivelse

1. Kontaktboksen er dannet af epoxy med APG-teknikker, den bruges til isoleringsisolering og forbindelsesovergang af forskellige koblingsskabe.

2. Højde:≤1000m

3. Omgivelsestemperatur: +40ºC~10ºC

4. Den relative luftfugtighed må ikke være mere end 95 % ved +20ºC omgivelsestemperatur.

5. INGEN gas, vapor eller støv, der kan påvirke isoleringen af ​​kontaktboksen alvorligt, intet eksplosivt eller ætsende stof.

6. Kobberkontakten til jord skal modstå strømfrekvenstestspænding (effektiv værdi) på 42kv i 5 minutter og lynimpuls vpltage (spidsværdi) på 75KV.

7. Temperaturen på udløbsklemmen må ikke være mere end 65ºC, hvis kontaktboksen bruges i længere tid i nominel strømtilstand.

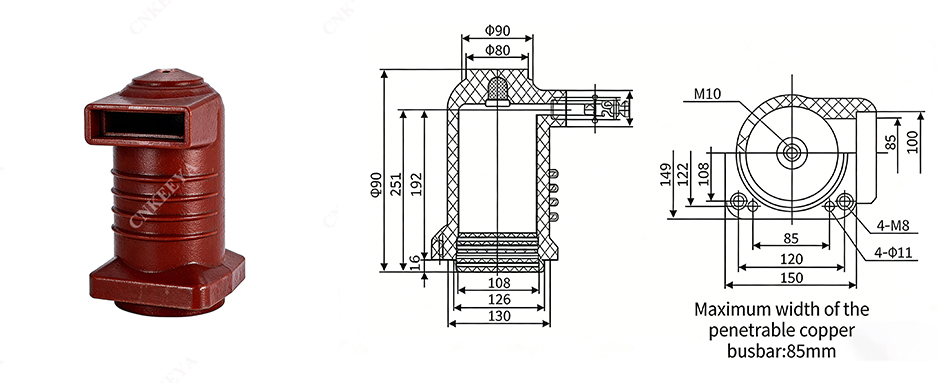

8. Se vedlagte figur for omrids og monteringsmål af kontaktboks.

scener, der skal bruges

Transmissions- og distributionssystem

CNKEEYA's isolerende buekammer er klassificeret til 630A til 1250A applikationer, ekspertfremstillet af højkvalitets epoxyharpiks via den avancerede APG-støbeproces for overlegen isoleringsydelse og enestående mekanisk styrke. Konstrueret til sømløs integration med standard metalbeklædt koblingsudstyr inklusive KYN28-serien, leverer det pålidelig lysbueundertrykkelse og robust isoleringsbeskyttelse til vakuumafbrydere, hvilket sikrer stabil og sikker drift af elektriske koblingsanlæg.
