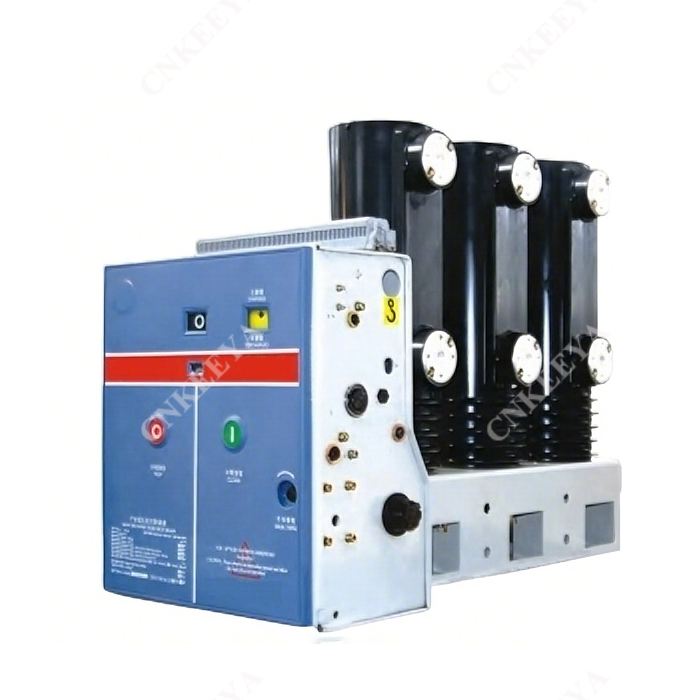

VS1/R-12 indendørs vakuumafbryder med lateral betjeningsmekanisme

CNKEEYA, VS1/R-12 indendørs vakuumafbryder med lateral betjeningsmekanisme, en velrenommeret producent baseret i Kina, specialiseret i produktion af højkvalitets indendørs vakuumafbrydere. Med en dedikation til ekspertise har CNKEEYA etableret sig som en betroet leverandør i industrien for elektrisk udstyr. Vores produkter er kendt for deres enestående kvalitet og pålidelighed.

Send forespørgsel

Produkt beskrivelse

Generel beskrivelse

VS1/R-12 indendørs vakuumafbryder med lateral betjeningsmekanisme med lateral betjeningsmekanisme brugt fjeder til at lagre energi. Betjeningsmekanismen kan betjenes på to måder: ved manuel og elektromotorisk betjening. Karakteristikaene er i overensstemmelse med GB 1984-2003 Højspændings-vekselstrømsafbryder, JB 3855-1996 3,6-4,5KV Indendørs vekselstrøm Højspændingsafbryder og IEC-standard 62271-100:20 Højspændingsafbryder AC-kredsløb.

Anvendelse af omgivende forhold

Omgivelsestemperatur: -15 ℃ ~ + 40 ℃.

2. Omgivende luftfugtighed: Den gennemsnitlige luftfugtighed på en dag bør ikke være mere end 95%; den gennemsnitlige luftfugtighed i en måned bør ikke være mere end 90%.

3.Mættet damptryk: det gennemsnitlige tryk på en dag bør ikke være mere end 2,2 kPa; det gennemsnitlige tryk på en måned bør ikke være mere end 1,8 kPa.

4.Højden over havets overflade: 1000 m.

5. Jordskælvsintensitet: ikke overstige 8 grader.

6. Det skal installeres på steder uden brand, eksplosion, alvorlig snavs, kemisk erosion og voldsom vibration.

Vigtigste tekniske specifikationer

S.N	Navn	Enhed	Data
1	Nominel spænding	kV	12
2	Nominel strømfrekvens modstår spænding	kV	42
3	Nominel lynimpuls modstår spænding	kV	75
4	Nominel frekvens	Hz	50
5	Nominel strøm	A	630	1250	1600
6	Nominel kortslutningsbrudstrøm	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Nominel topmodstandsstrøm	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Ledende kredsløbsmodstand for hver fase	μΩ	≤40	≤35
9	Afstand mellem åbne kontakter	mm	11±1
10	Over rejse	mm	3±0,5
11	Kontakt hoppende varighed ved lukning	ms	≤2
12	Ud af samtidig CO-drift af tre poler		≤2
13	Åbningstid		≤50
14	Lukketid		≤100
15	Gennemsnitlig åbningshastighed	m/s	0,9~1,3
16	Gennemsnitlig lukkehastighed	m/s	0,4 ~ 0,8
17	DC komponent		50 % (maks.)
18	Mekanisk udholdenhed	Cyklus	10000

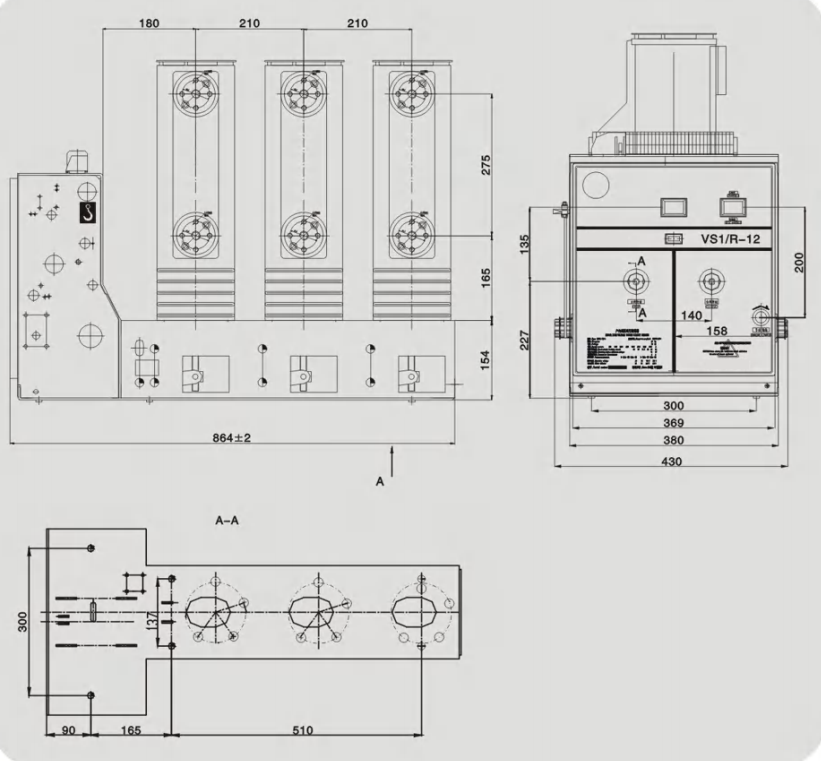

Overordnet konturtegning

Følgende oplysninger er nødvendige for at bestille

VCB Fuld type, vigtigste tekniske specifikation, afstand mellem fase og mængde.

Type og specifikation af driftsspænding.

Navn og mængde af reservedele.

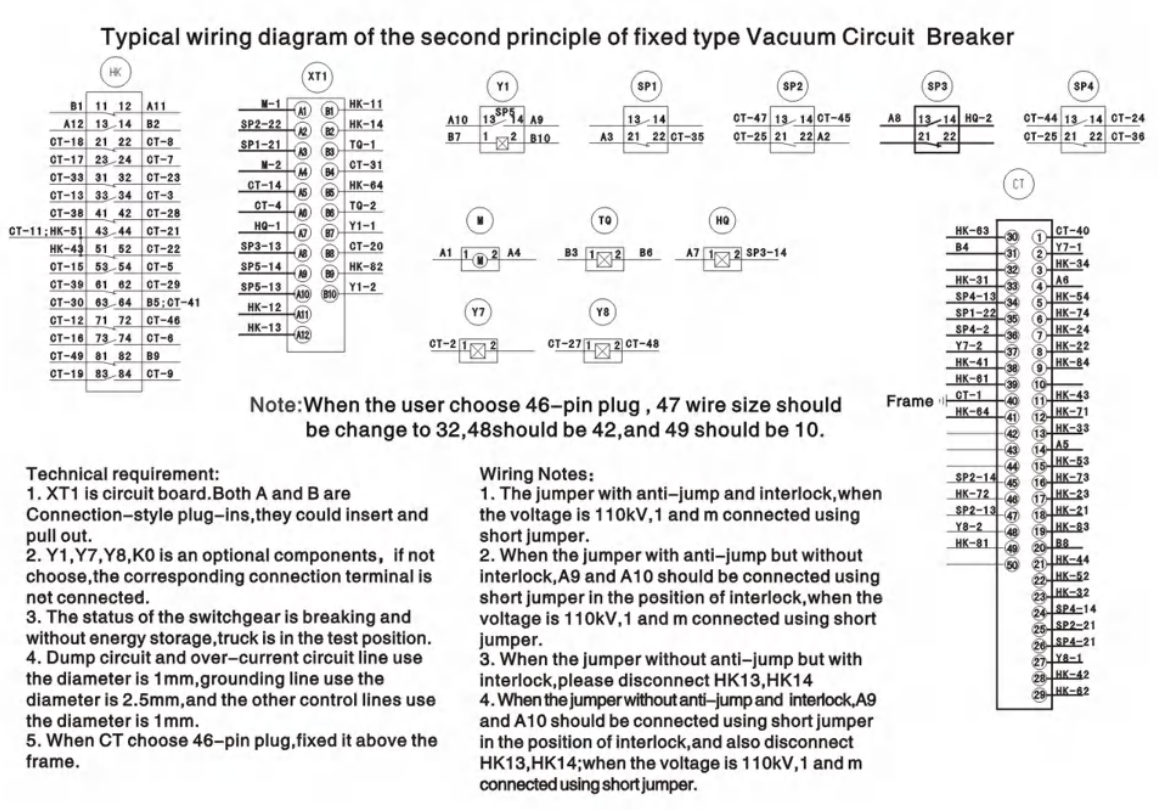

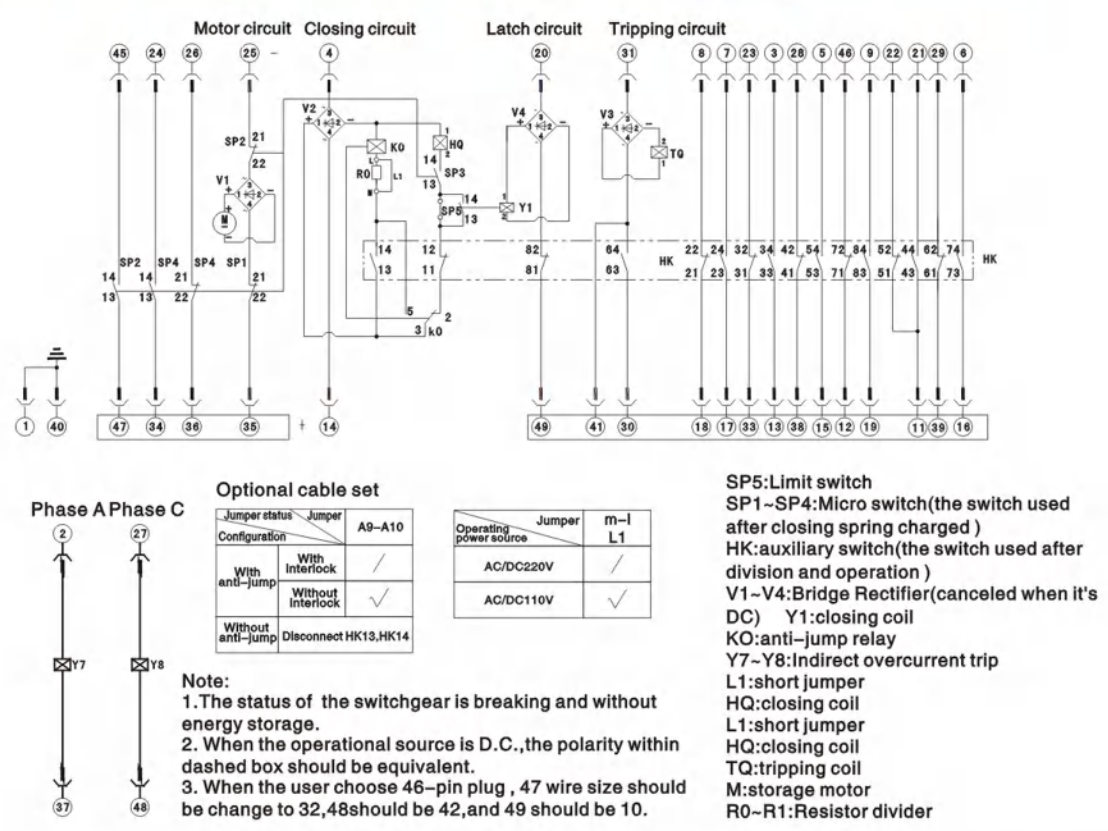

Overordnet oversigtstegning Typisk ledningsdiagram for det andet princip
