Udendørs vakuumafbryder

CNKEEYA Outdoor Vakuum Circuit Breaker er en pålidelig og holdbar højtydende elektrisk enhed designet til udendørs strømdistributionssystemer. Dens fremragende ydeevne og pålidelighed gør den til en af ​​de foretrukne afbrydere i elindustrien.

1. Produktbeskrivelse

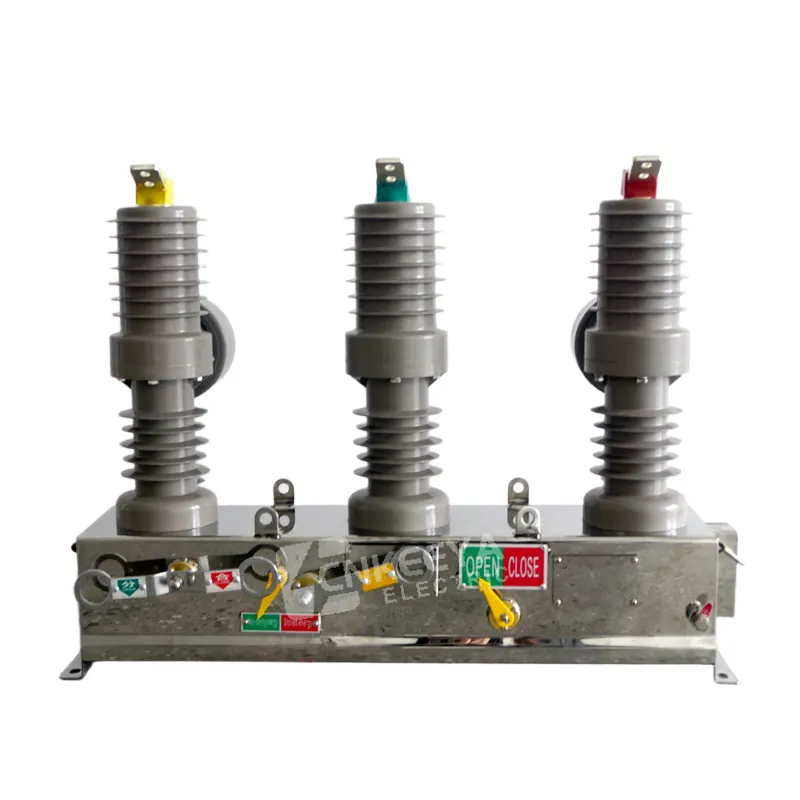

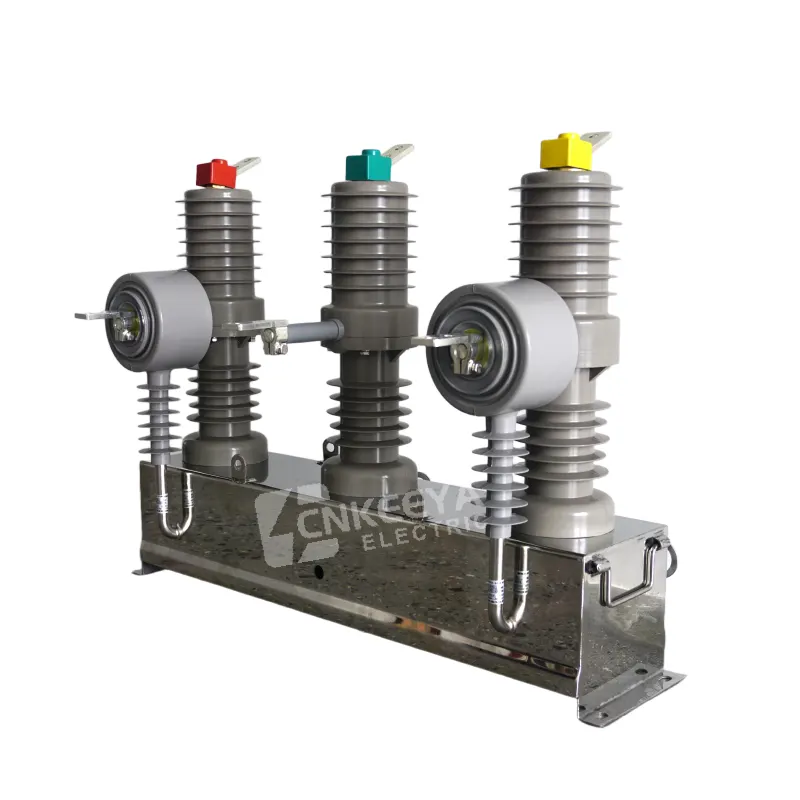

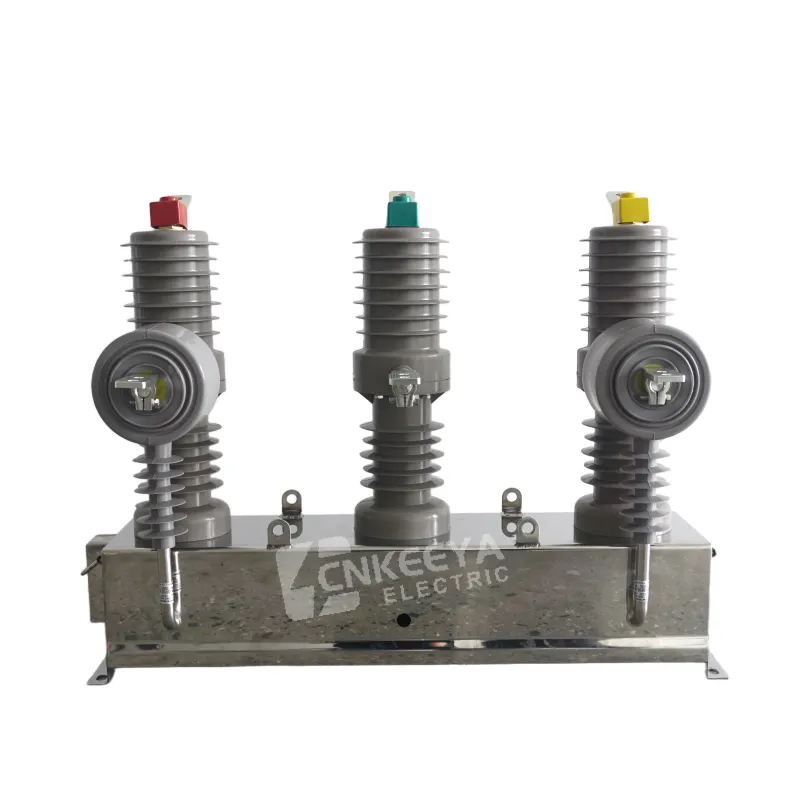

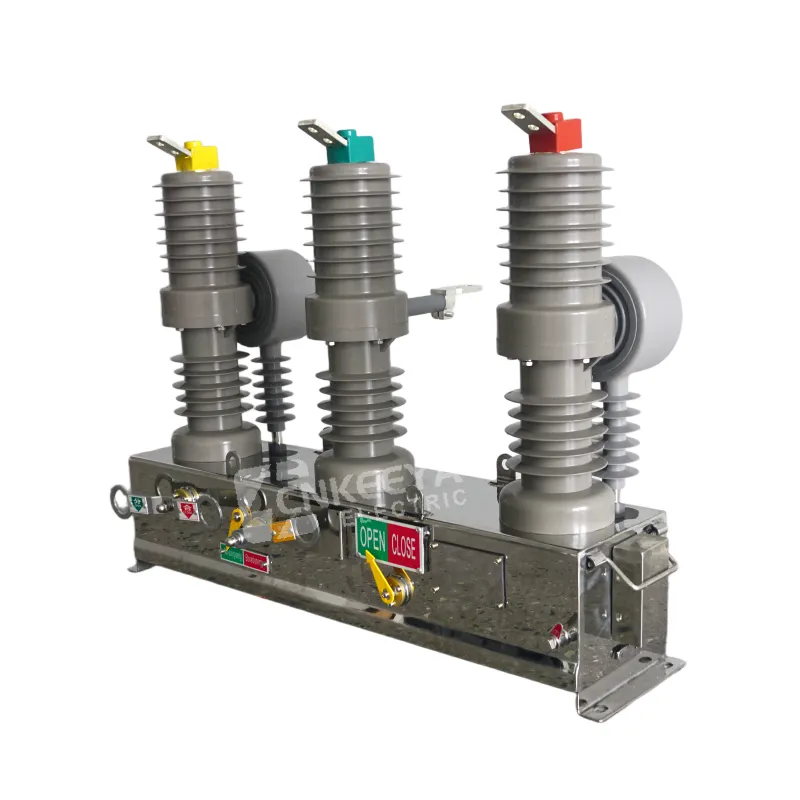

ZW32-12/630-20 er en 12kV udendørs stangmonteret vakuumafbryder. Nominel frekvens: 50Hz trefaset AC; Nominel strøm: 630A; Nominel kortslutningsbryderstrøm: 20kA. Den bruges i vid udstrækning i by- og landstrømsnet, industri- og minedriftsbeskyttelse, kortslutnings- og strømforsyningssystemer, kortslutnings- og minedriftsbeskyttelse. velegnet til hyppige operationer.

Model Betydning

ZW32: Udendørs vakuumafbryderserie

12: Nominel spænding 12kV

630: Mærkestrøm 630A

20: Nominel kortslutningsbryderstrøm 20kA

Produktbeskrivelse:

Outdoor Vacuum Circuit Breaker er en avanceret afbryder specielt designet til udendørs højspændingsstrømdistributionssystemer. Den bruger vakuumbueslukningsteknologi til at give pålidelige beskyttelses- og kontrolfunktioner til dit strømsystem.

2. Produktegenskaber

2.1 Konstruktionsdesign

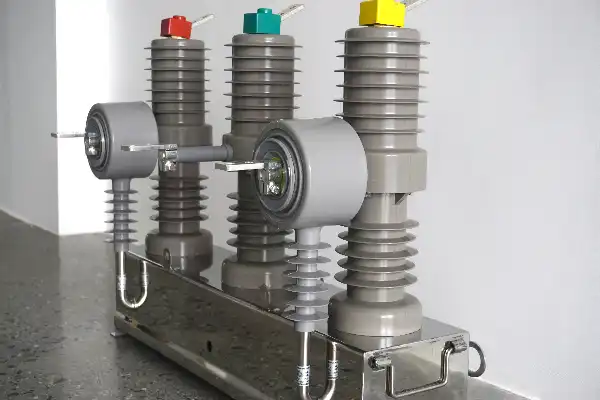

Trefaset søjle fuldt lukket struktur, betjeningsmekanisme indbygget, støvtæt, fugttæt og anti-kondens.

Kompakt størrelse og lav vægt, nem stangmonteret installation, der kræves ikke noget særligt fundament.

Valgfri isoleringsafbryder med synligt brudpunkt ved åbningsposition og anti-fejlbetjeningsspærre for vedligeholdelsessikkerhed.

2.2 Isolering og lysbueudryddelse

Bruger vakuumafbryder, oliefri og SF6-fri, miljøvenlig uden brand eller eksplosionsrisiko.

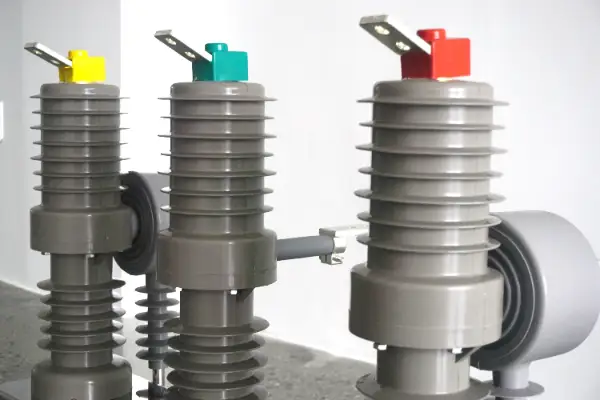

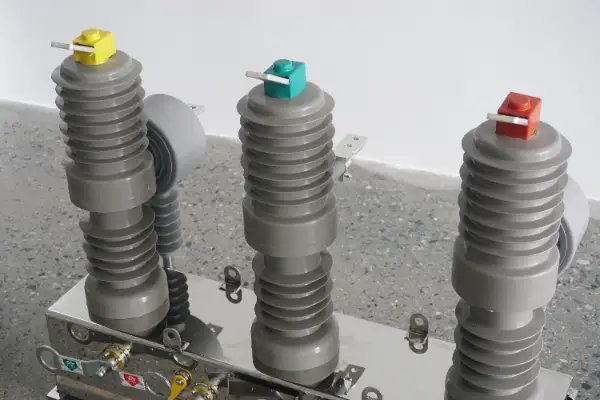

Silicium gummi komposit isolering, ozon resistent, UV resistent og stærk hydrofobicitet; anvendelig til et bredt temperaturområde -40℃~+70℃ og klasse IV-forureningsmiljø.

Kobber-krom kontakt med aksial magnetfeltstruktur, stærk brudkapacitet og lang elektrisk levetid, ideel til hyppig drift.

2.3 Betjening & kontrol

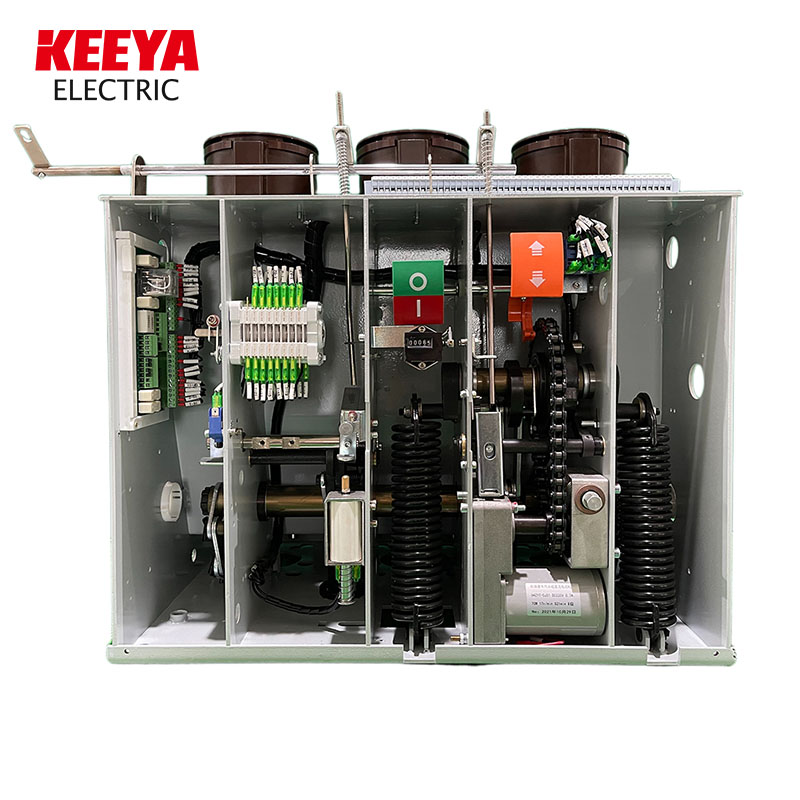

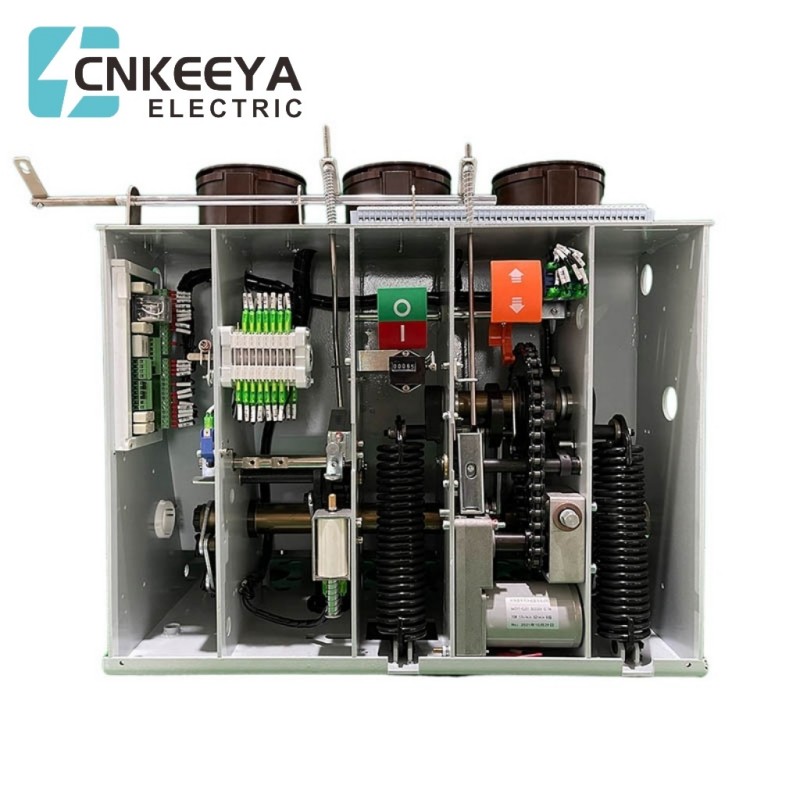

Fjedermekanisme/permanentmagnetmekanisme valgfri, støttemanual, elektrisk og fjernbetjening.

Permanent magnet mekanisme med færre dele og kort transmissionskæde; mekanisk levetid op til 30.000 gange, åbningstid ≤8ms.

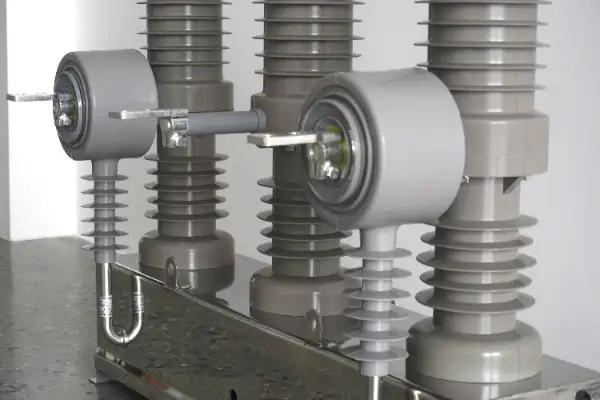

Ekstern CT/PT konfigurerbar, integreret overstrøm, øjeblikkelig udløsning og jordfejlsbeskyttelse; udstyret med intelligent controller til genlukning og fejlhukommelse.

2.4 Materiale og beskyttelse

Skab: Rustfrit stål / Dacromet antirustbelægning med UV-bestandig lak, salttåge og korrosionsbestandig.

Fuldt forseglet design, modstandsdygtig over for 12 mm isbelægning og 35m/s vindhastighed, stabil drift i højder op til 2000m.

3. Salgspunkter

3.1 Høj sikkerhed og pålidelighed

Vakuumbueslukning + miljøvenligt materiale, ingen brand- og eksplosionsfare, vedligeholdelsesfri drift.

Fejlafbrydning på millisekundniveau, hurtig fejlisolering for at minimere omfanget af strømafbrydelser.

3.2 Intelligent kompatibilitet

Kompatibel med distributionsnetværksautomatisering, understøtter fjernovervågning, dataupload og aktiv fejlalarm.

Integreret primært og sekundært design, i overensstemmelse med nationale netstandarder, nemt forbundet til smart elnet.

3.3 Omkostningseffektiv og høj effektivitet

Lang mekanisk og elektrisk levetid, reducere udskiftnings- og vedligeholdelsesomkostninger, lavere investering i hele livscyklussen.

Enkel installation og lille fodaftryk, spar anlægs- og installationsomkostninger, forkort byggeperioden.

3.4 Fremragende miljøtilpasningsevne

Bredt driftstemperaturområde, stærk anti-forurening og anti-korrosionsydelse; stabil langtidsdrift under barske udendørsforhold, velegnet til by-, land-, bjerg- og kystområder.

Funktioner:

Effektiv vakuumbueslukningsteknologi: Brugen af ​​avanceret vakuumbueslukningsteknologi sikrer hurtig og pålidelig kredsløbsafbrydelse og reducerer energitab.

Fremragende vejrbestandighed: Designet til at opfylde de hårde krav til udendørsmiljøet, det har fremragende vandtætte og støvtætte egenskaber, hvilket sikrer en stabil drift af udstyret.

Pålidelig driftsydelse: Den har pålidelig kortslutningsmodstandsevne og er velegnet til strømsystemer under forskellige arbejdsforhold, hvilket sikrer sikker drift af udstyr og systemer.

Intelligent kontrol og overvågning: Udstyret med et avanceret kontrolsystem, kan det overvåge strømsystemets driftsstatus i realtid og give all-round sikkerhed.

Tilpasset konfiguration: Giver en række specifikationer og modeller og kan tilpasses efter kundens behov for at opfylde kravene fra forskellige strømsystemer.

Gældende felter for udendørs vakuumafbryder:

Højspændings el distributionsstation

Industrielt fabriksområde

vindmøllepark

solenergi stati
