72mm Størrelse Analog Hn-72 Amperemeter Kun DC AC Voltmeter og Amperemeter Engros

Amperemeter 99T1-A

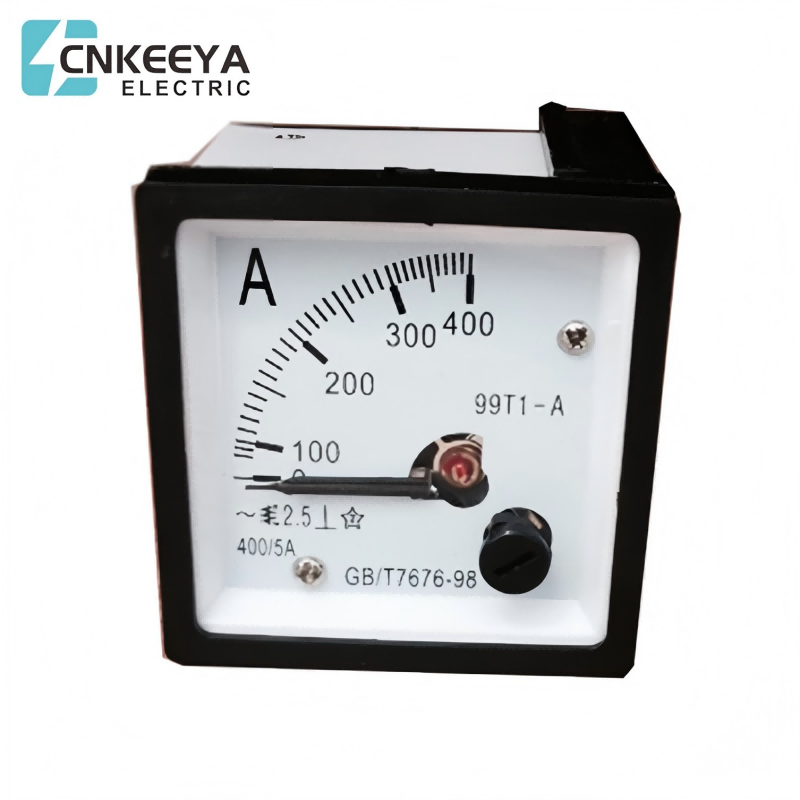

72mm Størrelse Analog Hn-72 Amperemeter Kun DC AC Voltmeter og Amperemeter Engros, 99T1 amperemeteret er et almindeligt anvendt pointer-amperemeter, velegnet til installation på displaypaneler og store omskifterkort i forskellige kontrol- og distributionssystemer for at angive relevante elektriske parametre såsom AC/DC-strøm, spænding, effektfaktor, effekt, synkronværdi, strømspænding, og udfoldning.

99T1 amperemeter bruges almindeligvis som et pointer amperemeter. Praktisk at observere den specifikke størrelse af strømmen.

Ansøgningsomfang

Udbredt i følgende industrier: kraftværker, distributionsanlæg, mekanisk udstyr, skibe, luftfart, transformere osv.

International standard

99T1 amperemeter i henhold til internationalt anerkendte pointer amperemeter specifikationer og dimensioner:

Sammensætning struktur

Består af et fast magnetisk kredsløbssystem og bevægelige dele. Instrumentets magnetiske kredsløbssystem indbefatter en permanent magnet 1, polpalmer 2 fastgjort til magnetens to poler og en cylindrisk jernkerne 3 placeret mellem de to polpalmer. Den cylindriske jernkerne er fastgjort på instrumentbeslaget for at reducere magnetisk modstand og generere et ensartet udstrålende magnetfelt i luftgabet mellem polhåndfladen og jernkernen. Når den bevægelige spole 4 i dette magnetfelt afbøjes omkring rotationsaksen, er magnetfelterne på de to effektive sider altid lige store og vinkelrette på hinanden. Den bevægelige spole er viklet omkring en aluminiumsramme. Skaftet er opdelt i to dele, for og bag. Den ene ende af hver halvaksel er fastgjort på den bevægelige spoles aluminiumsramme, og den anden ende er understøttet i lejet gennem akselspidsen. Der er også en viser installeret på den forreste halvaksel, som bruges til at angive størrelsen af ​​den målte elektricitet, når den bevægelige del afbøjes.

Strukturelle egenskaber

1: (Instrument) målekredsløb

Den interne kredsløbsdel af elmåleren og dens tilbehør, inklusive de sammenkoblede ledninger (hvis nogen). Drevet af strøm eller spænding, hvoraf den ene eller begge er de vigtigste faktorer, der bestemmer den målte indikatorværdi. (En af strømmen eller spændingen kan være den målte selv)

2 Strømkreds

Et målekredsløb, hvis strøm er den vigtigste faktor, der bestemmer den målte indikatorværdi.

Bemærk: Strømmen, der passerer gennem strømledningen, kan være direkte den målte strøm, eller leveret af en ekstern strømtransformator, trukket ud af en ekstern shunt og proportional med den målte strøm.

3 Spændingsledninger

Et målekredsløb, hvor den påførte spænding er den vigtigste faktor, der bestemmer den målte indikatorværdi.

Bemærk: Spændingen påført spændingsledningen kan være den målte spænding eller spændingen leveret af en ekstern spændingstransformator eller spændingsdeler, eller spændingen proportional med den målte spænding fra en ekstern seriemodstand (impedans).

4 Udvendige målelinjer

Instrumentets eksterne kredsløbsdel, hvorfra den målte værdi kan fås

5 hjælpelinjer

Nødvendig for instrumentbetjening, målekredsløb uden for kredsløbet.

6 Hjælpestrømforsyning

Hjælpekredsløb til tilførsel af elektrisk energi

7 målekomponenter

Nogle komponentkombinationer af måleelementer. De kan få den bevægelige del til at producere bevægelse relateret til det målte objekt under påvirkning af det målte objekt.

8 bevægelige dele

De bevægelige komponenter i måleelementet.

9 indikator enhed

Den komponent i måleinstrumentet, der viser den målte værdi.

10 indikator

En komponent, der bruger en skala til at angive positionen af ​​en bevægelig del.

11: Skala lineal

En række markører og tal, kombineret med indikatorer, kan bruges til at opnå den målte værdi.

12 divisionslinje

Markeringerne på skiven opdeler skalaen i passende intervaller for at bestemme indikatorens position.

13 Nul skillelinje

Nulcifret mærket på skiven.

14 afdelinger

Afstanden mellem to tilstødende skillelinjer.

15 graders cifre

En række tal kombineret med skillelinjen.

16 Mekanisk nulstilling

Ligevægtspositionen af ​​indikatoren efter at måleelementet i den mekaniske styring er slukket. Denne position kan falde sammen med eller ikke falde sammen med nuldelingslinjen.

I instrumenter med mekanisk kompressionsnulstilling svarer den mekaniske nulstilling ikke til skillelinjen.

I instrumenter uden væsentlige mekaniske reaktionskræfter er den mekaniske nulstilling usikker.

Nøjagtighed

Præcisionen af ​​instrumenter kaldes nøjagtighed, også kendt som præcision. Præcision og fejl kan siges at være tvillingebrødre, fordi eksistensen af ​​fejl giver anledning til begrebet præcision. Kort sagt refererer instrumentnøjagtighed til den grad, hvormed den målte værdi af instrumentet er tæt på den sande værdi, normalt udtrykt som relativ procentvis fejl (også kendt som relativ konverteringsfejl).

Variation

Variation refererer til den maksimale forskel mellem de angivne værdier af et instrument, når den målte variabel (som kan forstås som inputsignalet) når den samme værdi fra forskellige retninger flere gange. Variationen af ​​den målte parameter fra lille til stor (positiv karakteristik) og fra stor til lille (omvendt karakteristik) er med andre ord, i hvilken grad den målte parameter ikke matcher under konstante ydre forhold. Forskellen mellem de to kaldes instrumentvariation

Følsomhed

Følsomhed refererer til et instruments følsomhed over for ændringer i den målte parameter, eller med andre ord evnen til at reagere på ændringer i den målte mængde. Det er forholdet mellem outputændringstilvæksten og inputændringstilvækst i stabil tilstand. Følsomhed er nogle gange også kendt som "forstærkningsforholdet" og er hældningen af ​​hvert punkt på tangentlinjen for instrumentets statiske karakteristika. Forøgelse af forstærkningsfaktoren kan forbedre instrumentets følsomhed. Blot at øge følsomheden ændrer ikke instrumentets grundlæggende ydeevne, det vil sige, at instrumentets nøjagtighed ikke forbedres. Tværtimod kan der nogle gange forekomme oscillationsfænomener, hvilket forårsager ustabilt output. Instrumentets følsomhed bør holdes på et passende niveau.
